GPZ900RーA7 Iさん号エンジンオーバーホール その5

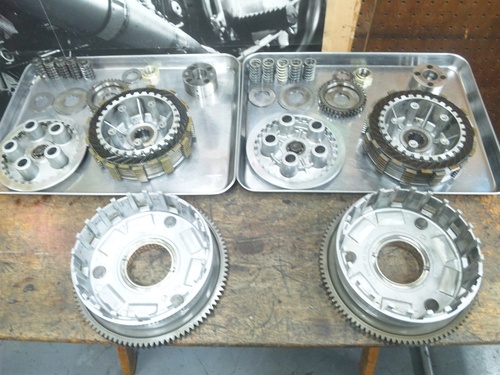

クラッチ系部品です。・・・ベースにするのは・・・左側か右側か・・・共に使えますが
より良い方で組み立てます。結果は左側採用です。
GPZ900RーA7 Iさん号エンジンオーバーホール その5_a0163159_11133025.jpg

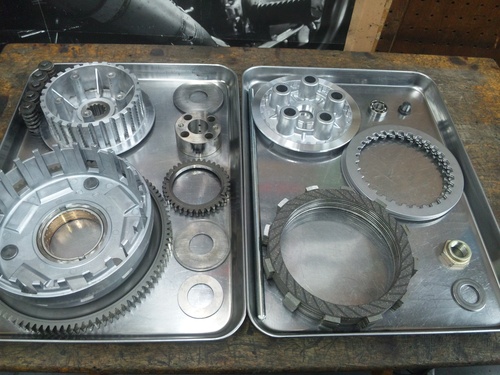

使用部品はピカピカに掃除します。交換の新品部品は全て点検いたします。
GPZ900RーA7 Iさん号エンジンオーバーホール その5_a0163159_11135497.jpg

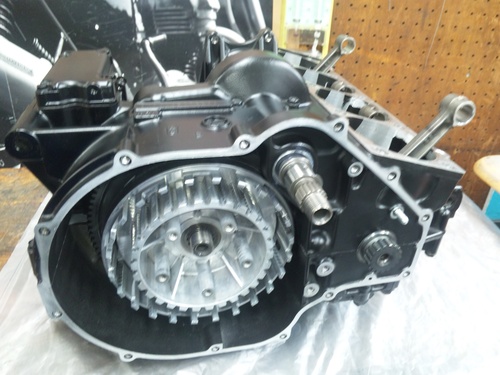

クラッチ系を組み立てます。
GPZ900RーA7 Iさん号エンジンオーバーホール その5_a0163159_11141226.jpg


ジェネレーターチェーン系です。・・・過酷な部品で、ノーメンテですと切れます。
セルスターターの駆動をクランクへ伝える。クランクの駆動をジェネレーターに伝える。
2つの伝達を・・・このサイレントチェーンが受持ちます。・・・
構造上古くなると、スターター駆動時にテンショナーがバタついて異音が発生します。
・・・・各部品を点検し駄目な部品は交換した方が良いです。
そのまま使用すると・・・確率高くサイレントチェーンは切れます。
図の、左側が太いチエーンとダンパーの容量アップした対策品・・・国内仕様はA8から
逆車はA10から(A9かも?)採用されてます。
図の右側は対策前のもの(図はA7)でチェーン細くダンパーも小さい。
ZRX1200の中期からはさらに極太となってます。
GPZ900RーA7 Iさん号エンジンオーバーホール その5_a0163159_11144356.jpg

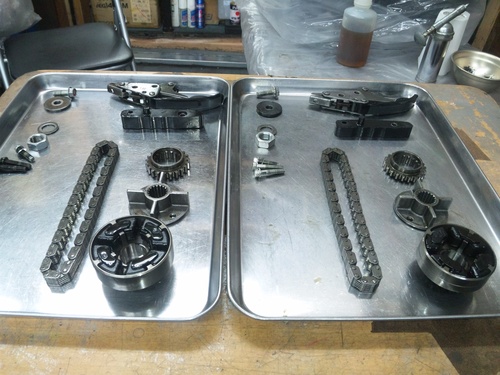

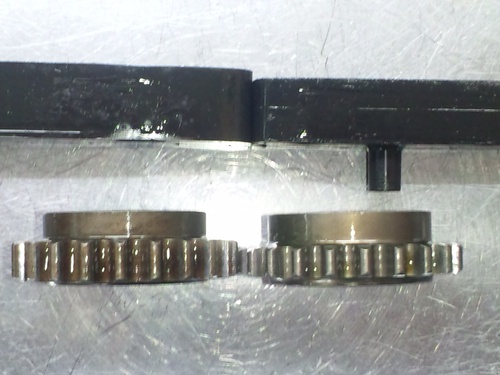

左がA10で右がA7です。・・・A10はチェーンの幅が広いのでスプロケットの幅と
スライダーの幅も広いです。
GPZ900RーA7 Iさん号エンジンオーバーホール その5_a0163159_11151265.jpg

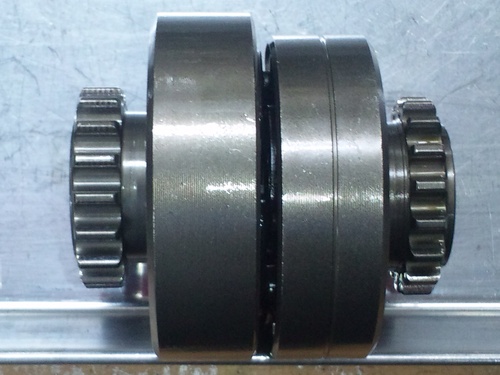

カップリング横からの比較です。・・・中に衝撃吸収するゴムが入ってます。
左がA10で右がA7です。A10は径が大きい。
GPZ900RーA7 Iさん号エンジンオーバーホール その5_a0163159_11152846.jpg

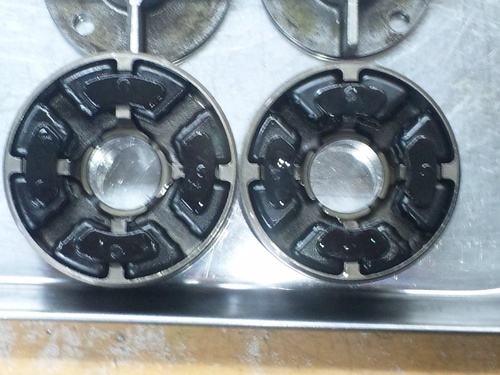

カップリング正面からの比較です。・・・・左がA10で右がA7です。
GPZ900RーA7 Iさん号エンジンオーバーホール その5_a0163159_11154630.jpg

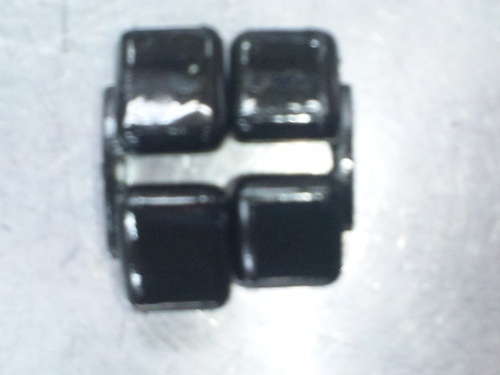

取り出しました、カップリングダンパーの比較です。・・・・左がA10で右がA7です。
GPZ900RーA7 Iさん号エンジンオーバーホール その5_a0163159_111652.jpg


発売から大きな変化のない忍者エンジンですが、各部のプチ対策はされてます。
カップリングダンパーですが・・・ゴム部品ですので消耗品。・・・大量に持ってます。
反対側のジェネレーター側にも使っています。
「忍者オーナーさん・・・ダンパーラバーを、たまには見てやってください。」
GPZ900RーA7 Iさん号エンジンオーバーホール その5_a0163159_11162842.jpg

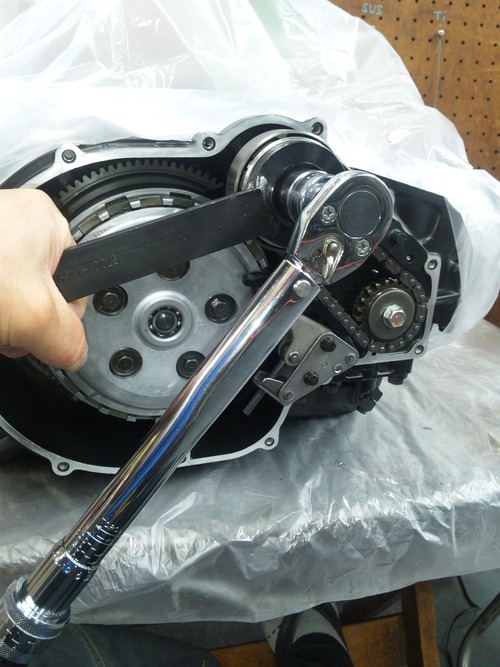

組立てます。・・・これでボアアップエンジンも気持ちよくクランキングできます。
GPZ900RーA7 Iさん号エンジンオーバーホール その5_a0163159_11164618.jpg


クラッチ廻り完成。
GPZ900RーA7 Iさん号エンジンオーバーホール その5_a0163159_11171129.jpg

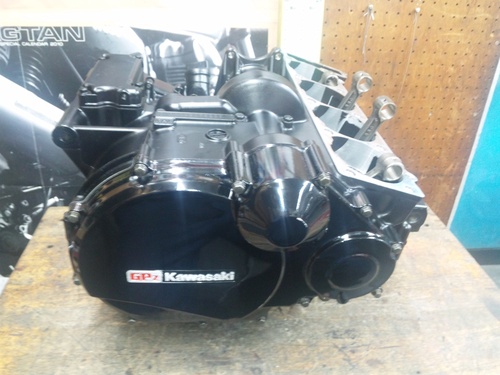

カバー装着しまして腰下完成しました。・・・・・残すは腰上です。・・・・つづく。
GPZ900RーA7 Iさん号エンジンオーバーホール その5_a0163159_11173898.jpg
