kawasaki ZL900 エンジンオーバーホールでござる。その10

森山です。
ZL900のつづき・・・
全ての下準備が完了いたし、エンジン組み立てでござります。
古い車両でござり今回も下準備に時間がかかりました。






kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21402971.jpg

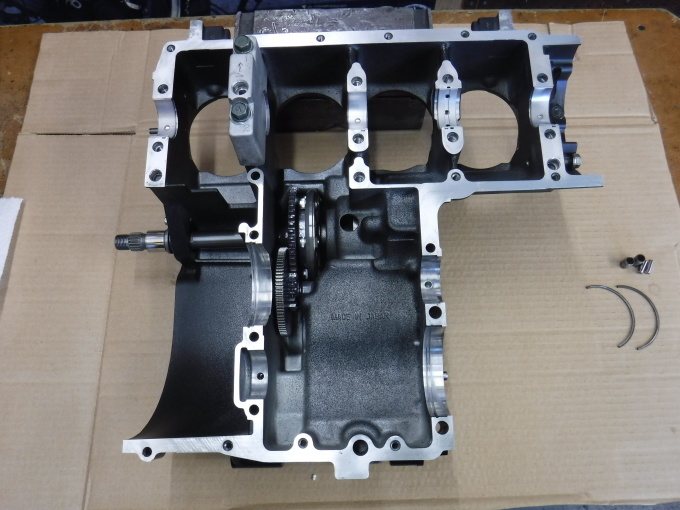

下準備完了のアッパークランクケースに・・・









kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21411153.jpg

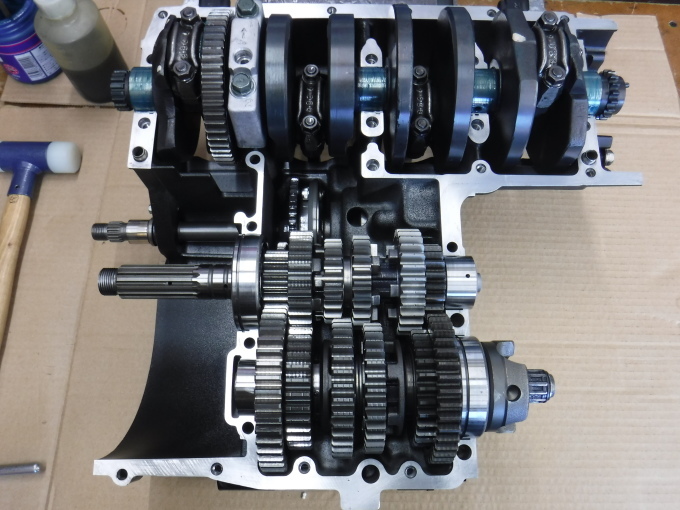

下準備完了したクランクAssy、ミッションAssy装着いたしまして・・・









kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21421198.jpg

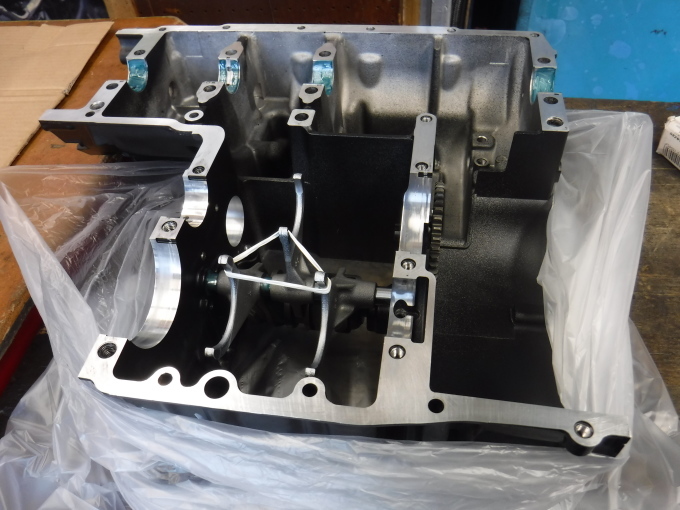

下準備完了のロアクランクケースを・・・










kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21423135.jpg

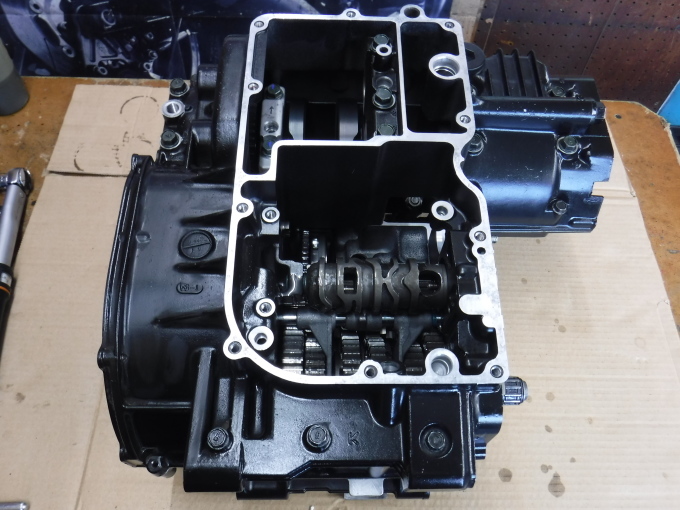

・・・被せますっ♪









kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21430719.jpg

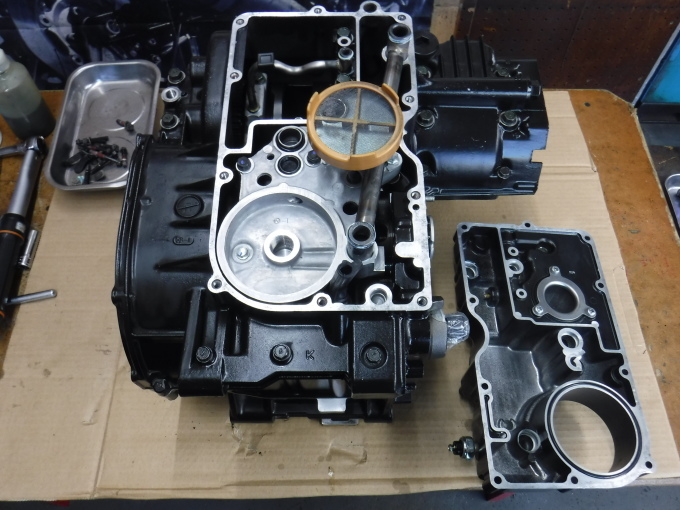

オイルポンプ系各部品&オイルパン系各部品を組み立てます。









kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21435431.jpg
エンジン左側・・・各部品を組み立てていきます。









kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21441084.jpg

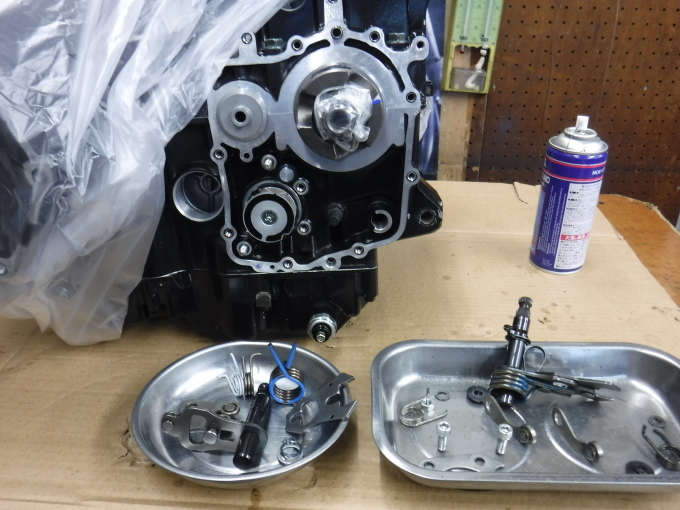

・・・シフト系部品も交換&メンテでござりました♪。










kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21443343.jpg
エンジン右側・・・各部品組み立てます♪










kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21444911.jpg

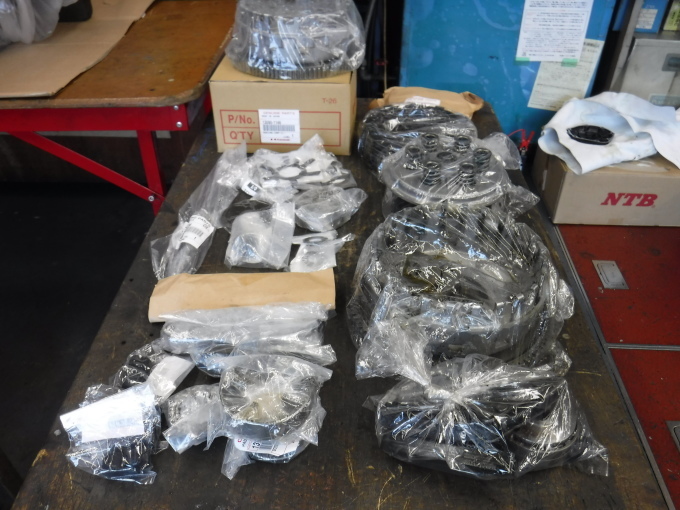

クラッチ系部品でござり・・・
右が旧部品。
左が新品部品。
快調&高耐久を得るための新品部品投入でござります♪
「入手できラッキーでござりました♪」











kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21450356.jpg

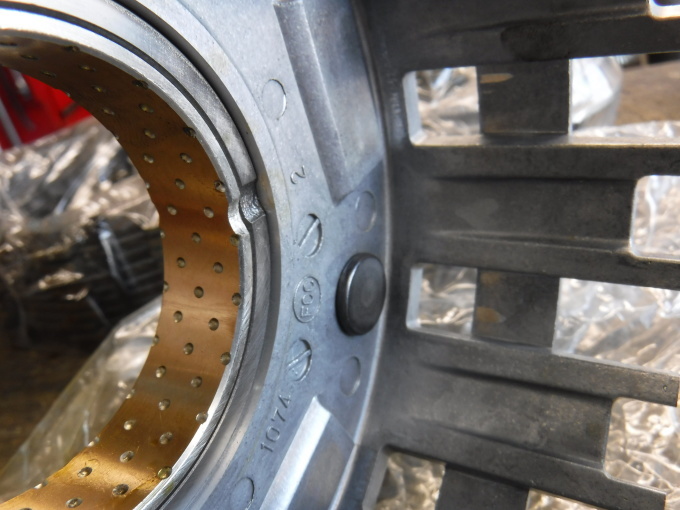

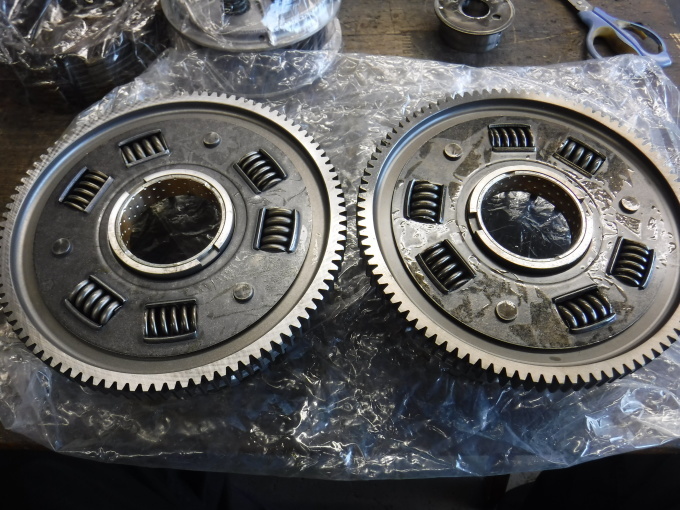

クラッチハウジングです。









kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21455876.jpg
センターブッシュもダンパースプリングもドリブンギアも










kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21465355.jpg

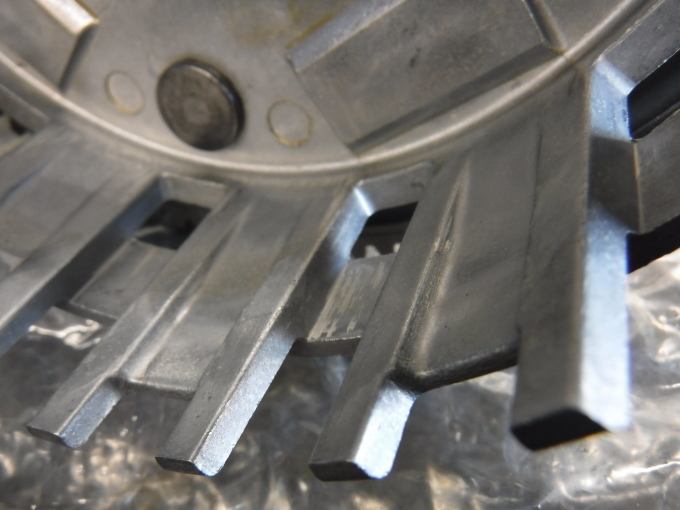

フリクションプレートの当り面も・・・新品は超極上!

販売終了となると・・・使えそうな中古品を探すのですが、
基本消耗部品でして良品を探しあてるのは大変でござるっ。










kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21471687.jpg
旧クラッチオペレーティングプレート・・・
ジェネレーターチェーンのテンショナーに攻撃された傷跡でござる。










kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21473331.jpg

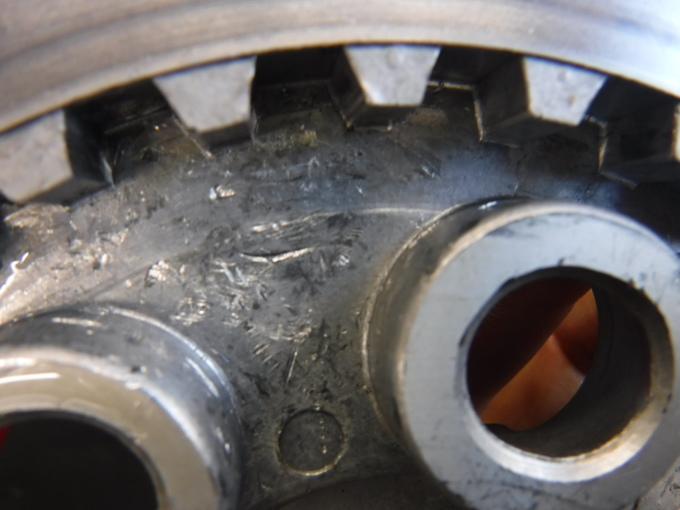

裏手も異物噛んでの無数のキズ痕がござり・・・
「30年の長い歴史のうちには何かがござったのでしょうなぁ。」










kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21475496.jpg

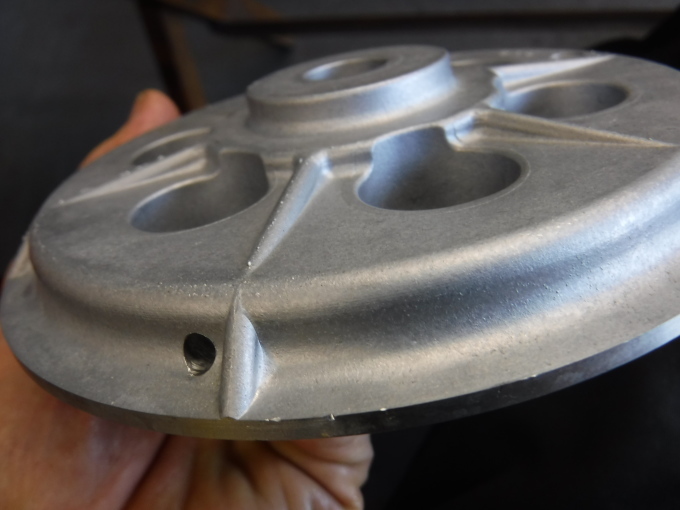

新品のオペレーティングプレートに交換っ♪

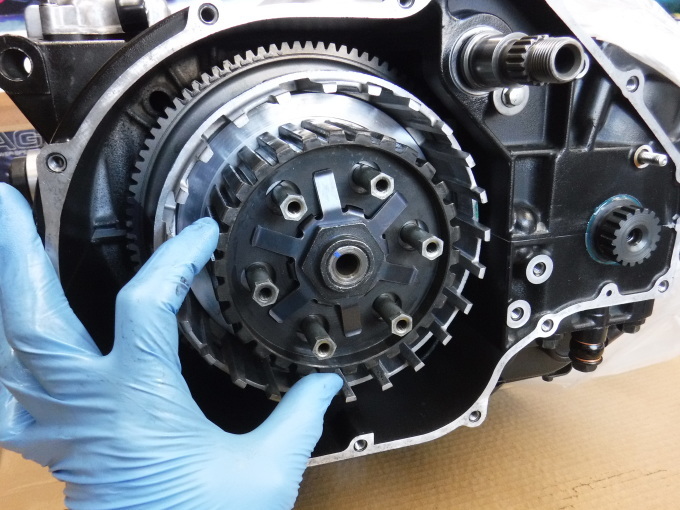

kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21485494.jpg
・・・快調ロングライフ~っ♪









kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21554533.jpg

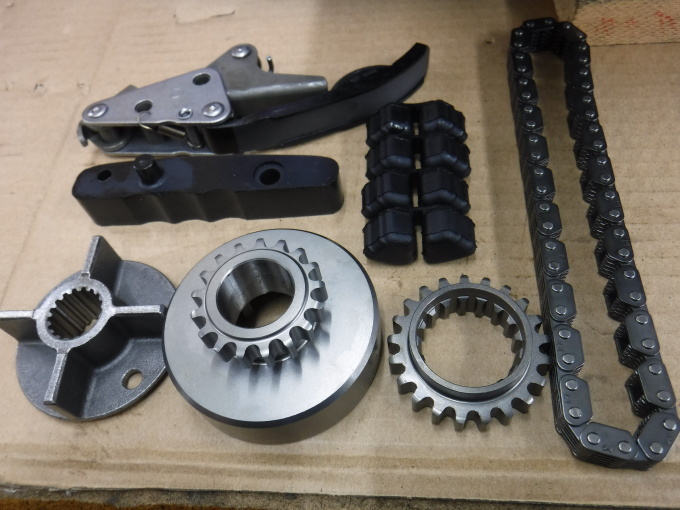

ジェネレーターチェーン系部品です。
・・・新品&対策強化品といたします♪










kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21552961.jpg
新品のゴム製部品・・・こんなに元気でござる♪









kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21551217.jpg

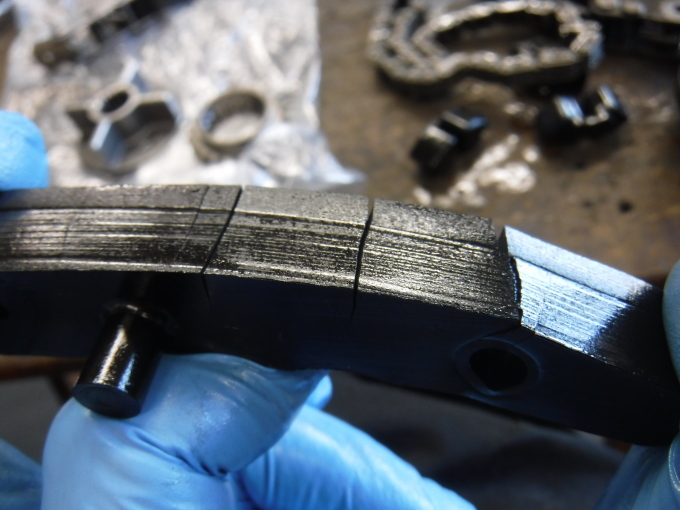

・・・同じ部品とは思えないほど傷んでますっ。










kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21540720.jpg
テンショナーです。
右が旧。・・・ロック機構が死んでおります。
左が新。










kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21531852.jpg
ジェネレーターチェーンです。
エンジンスタート時はクランクを駆動いたし、エンジン始動後は
ジェネレーターを駆動いたし過酷でござる。
右旧。・・・プレート枚数が4&5
左新。・・・プレート枚数が5&6
新のほうが強力で丈夫でござるっ♪








kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21520309.jpg

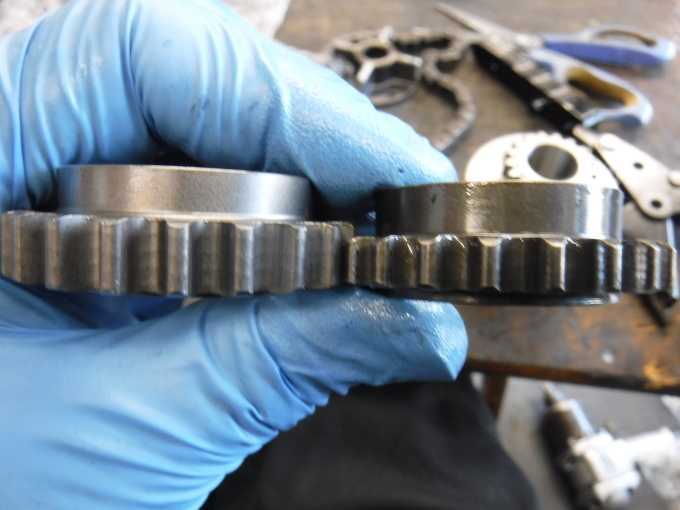

クランク側スプロケットです。
右旧。
左新。・・・チェーンの幅に合わせてスプロケの幅も広い。










kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21534547.jpg

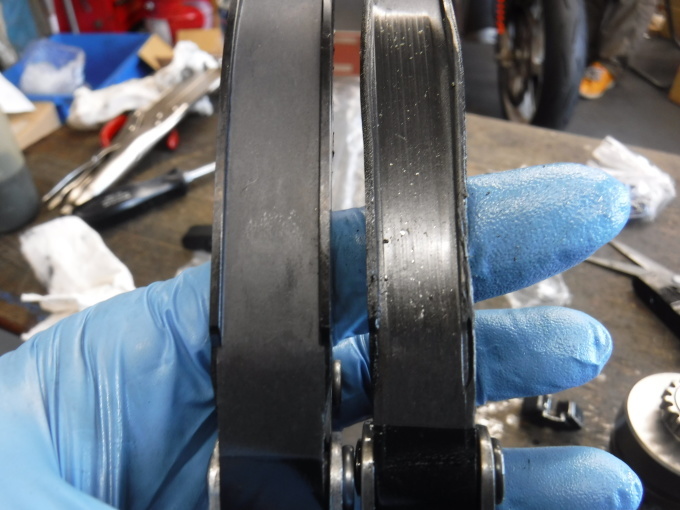

テンショナーのガイド(スライダー)幅も広い。
右旧。
左新。








kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21500498.jpg

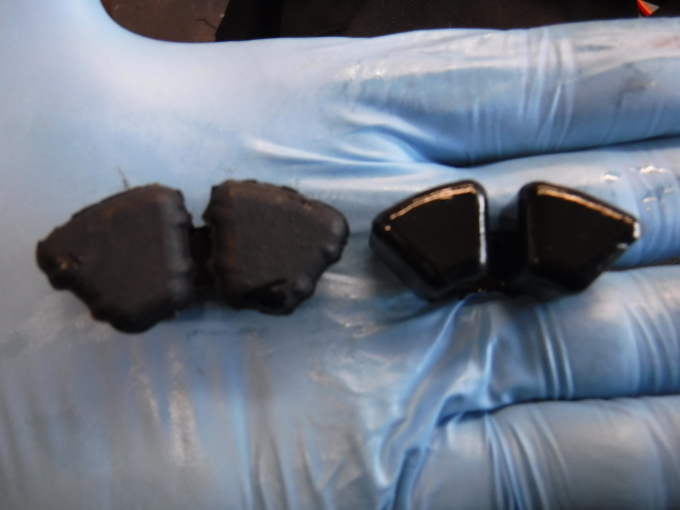

カップリングダンパーラバーも大容量となっております♪
右旧。
左新。









kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21514688.jpg

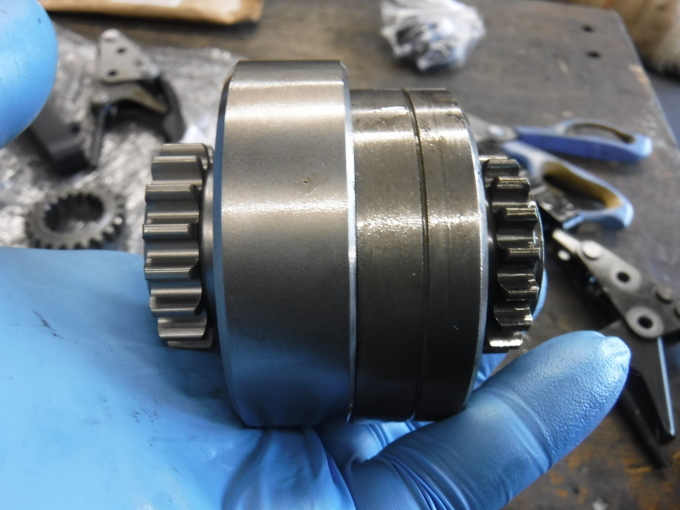

大容量ダンパーに合わせて・・・・カップリングアウターも大きくなっております。
右旧。
左新。










kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21523826.jpg

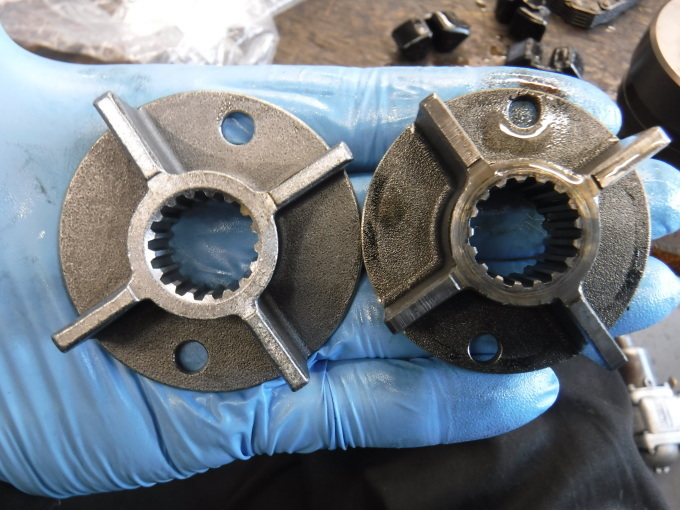

カップリングインナーも大きくなっております。
右旧。
左新。









kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21560434.jpg

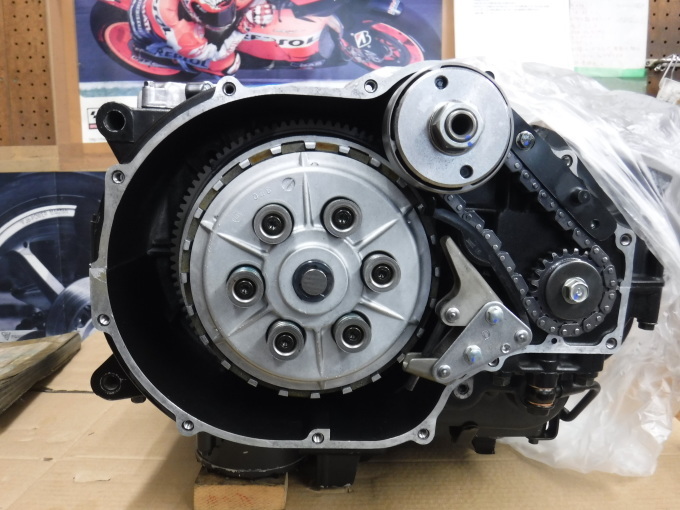

対策品の各部品組み立て完了。
・・・クラッチカバー装着いたし腰下完成でござる~♪










kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21571680.jpg
腰上の組み立て・・・
ピストン装着っ。








kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21564096.jpg
下準備完了のシリンダーヘッドAssy・・・








kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21565973.jpg

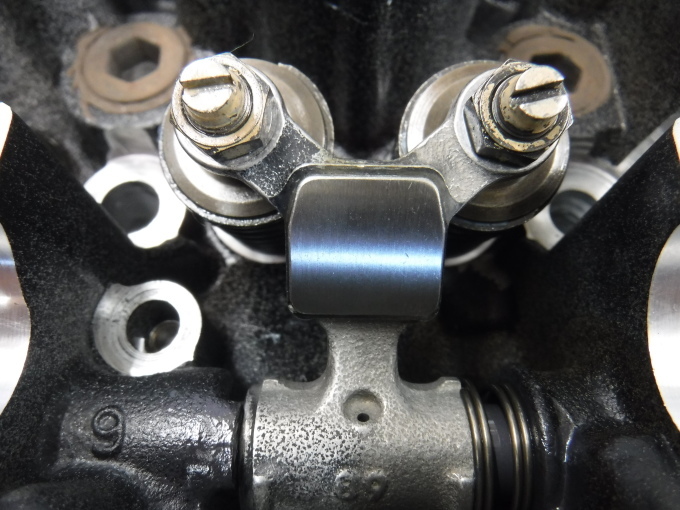

新たなロッカーアームも対策部品で・・・









kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21574891.jpg

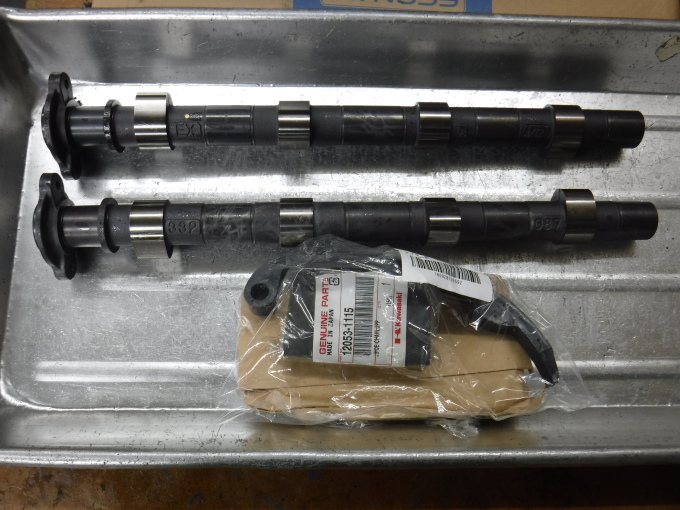

カムシャフト&カムチエーン系部品も新品部品といたします♪









kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_21573288.jpg

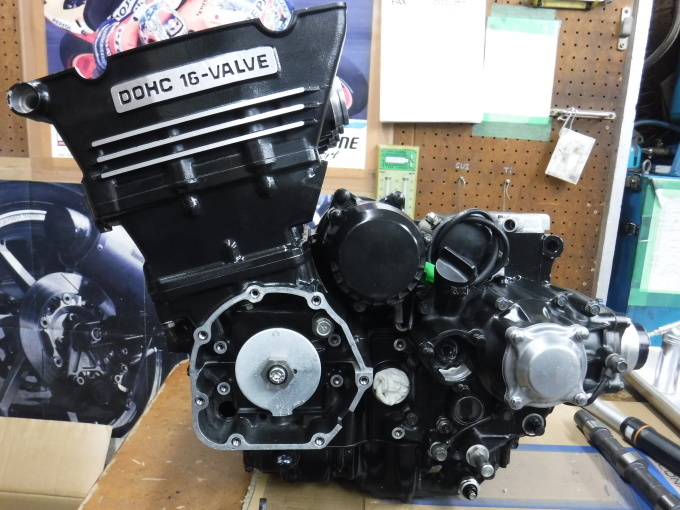

シリンダーAssy装着し・・・シリンダーヘッドAssy装着し・・・









kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_22274266.jpg
動弁系各部品装着&調整いたします。










kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_22312849.jpg

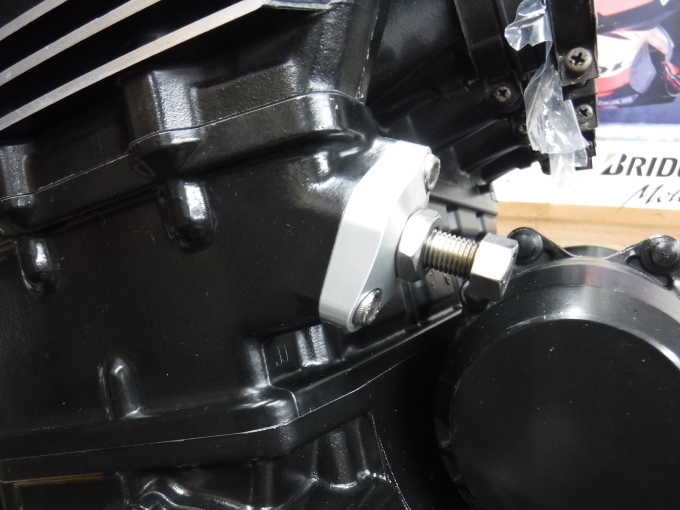

〆は当店マニュアルカムチェーンテンショナー装着~♪
正確で適正な遊び調整でパワーアップと騒音防止と低フリクション達成でござる♪

マニュアルカムチェーンテンショナー装着で・・・
新品のカムチェーン&チェーンガイド(スライダー)投入の場合!
チェーン&各ガイドの初期馴染みがござり(特にゴム製のRRガイド初期沈みは大きい)
初期だけチェーン遊びの変化が大きいので、初期のみ早めの(500km×2回)
マニュアルテンショナー調整が必要でござりますっ。








kawasaki ZL900 エンジンオーバーホールでござる。その10_a0163159_22320008.jpg

つづく。
