kawasaki ZL900 エンジンオーバーホールでござる。その8

森山です。
当時物部品だらけの旧車となりますと・・・
エンジンオーバーホールと同時に・・・
冷却系、燃料系、電装系、その他補機類も快調としなければなりませんっ。






kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_23142217.jpg

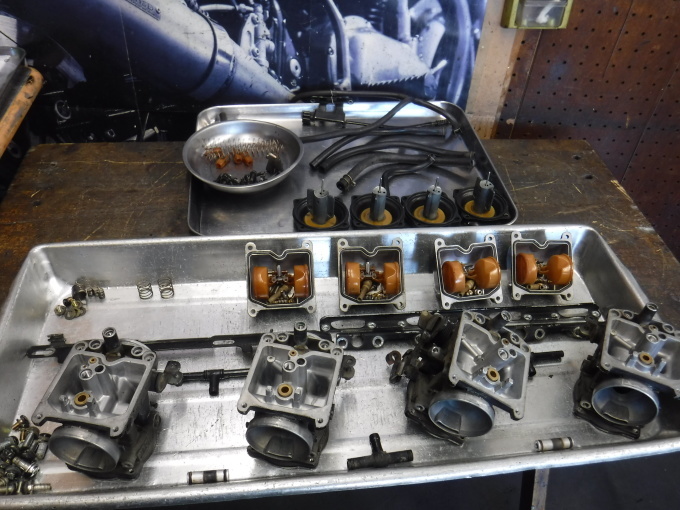

キャブレターでござる♪
メンテサイクルを遥かに超えた当時物部品だらけです。








kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_23135584.jpg

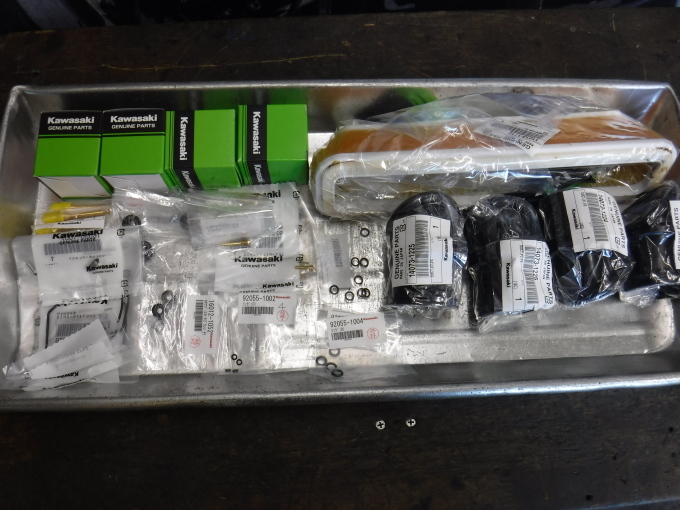

純正部品が揃ううちに・・・フルメンテです。
部品供給が終わりますと、直せるものも直せなくなります。
社外部品&ドナー中古部品&流用加工品&ワンオフ品等使用いたし・・・
結果を出す作業内容となりますと時間もかかるしコストもかかる。
純正部品の信頼性と適正コストが一番の近道でござる。










kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_23143633.jpg

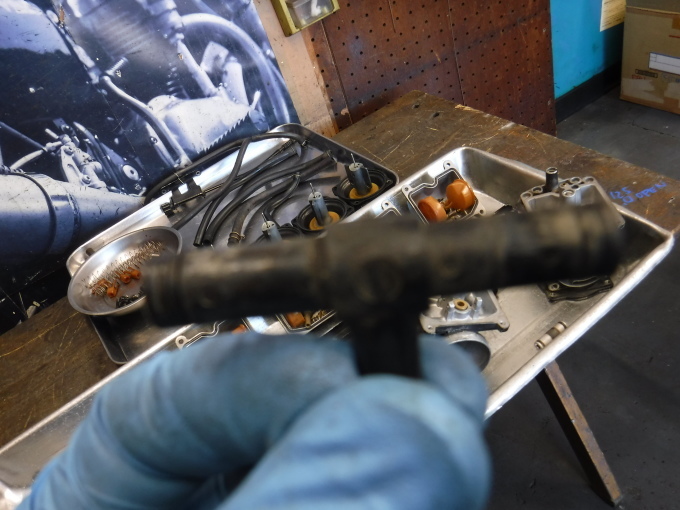

・・・部品供給のあるうちに作業いたすことですな♪









kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_23145147.jpg

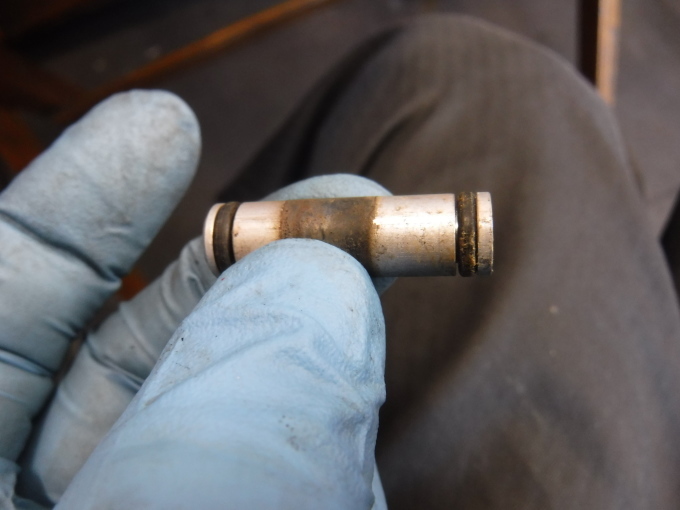

カチカチ&ひび割れの・・・







kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_23161963.jpg

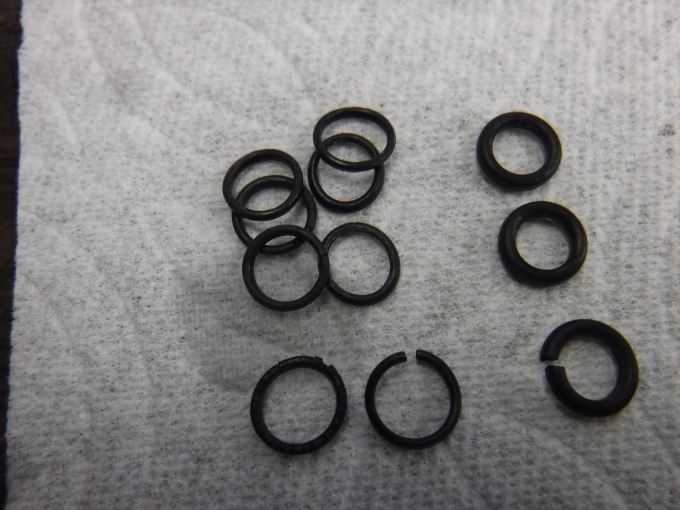

30年経過の・・・Oリングでござる。









kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_23163918.jpg

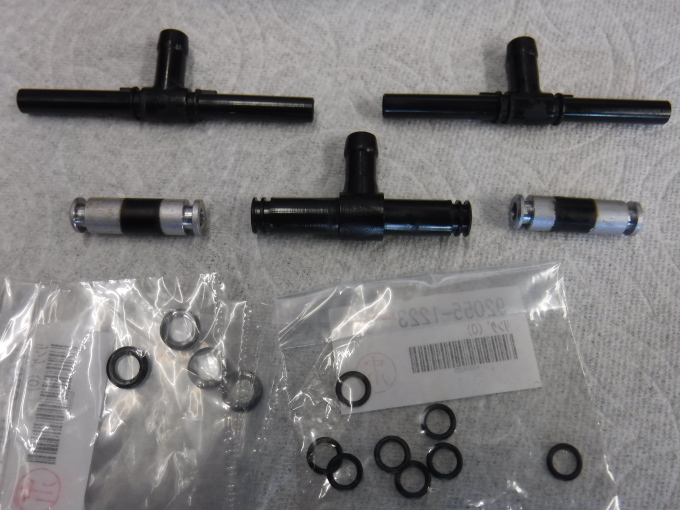

・・・純正新品に交換いたしますっ♪









kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_23151893.jpg

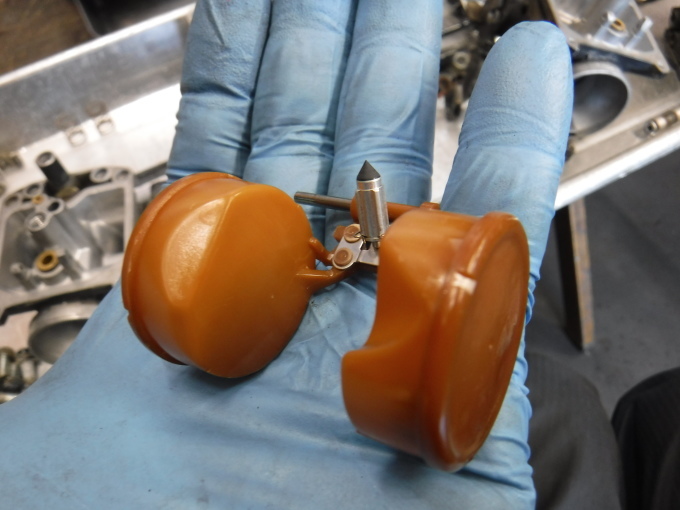

年季の入ったフロートでござる・・・









kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_23165737.jpg

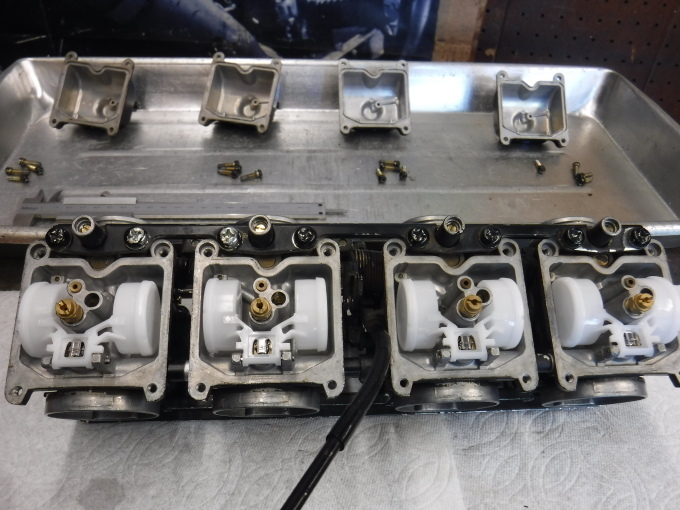

各部品メンテナンス・・・各新品部品も投入いたし・・・
(今回、必要な新品部品がもれなく入手できラッキーでござりました。)








kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_23171501.jpg

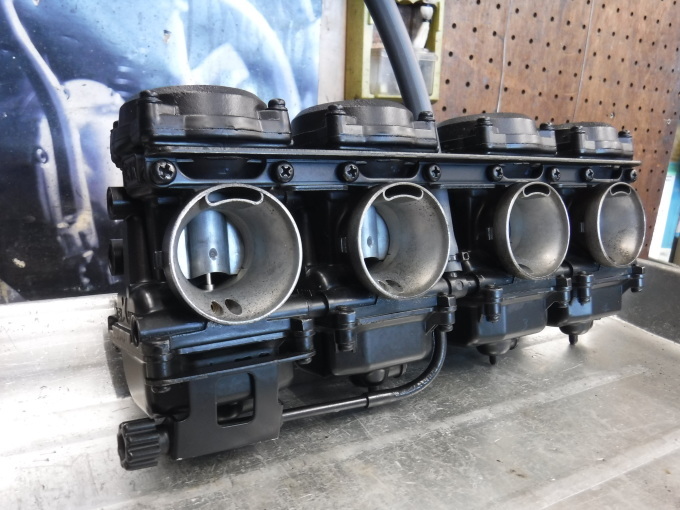

キャブレターメンテナンス完了でござる♪







kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_22344289.jpg

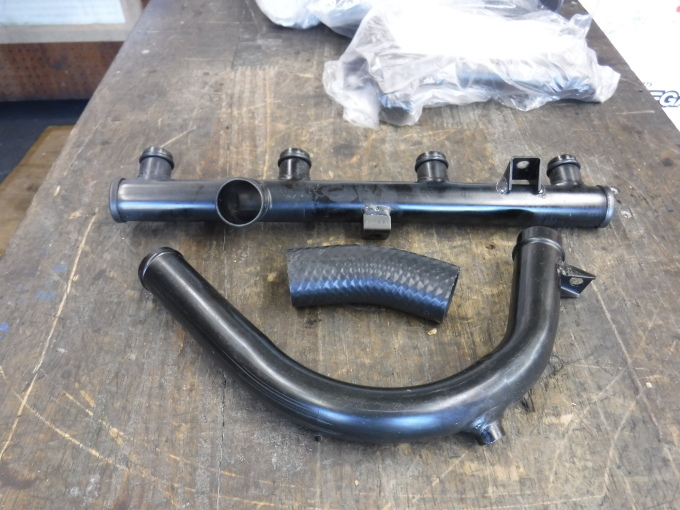

ZL900の冷却系メンテで必要な部品・・・販売終了多数っ。
・・・忍者と共通の部品のみ入荷っ。(配管は図のパイプ&ホースのみ)

生産中止(生産終了)となれば、在庫個数のみとなり・・・
在庫が無くなり次第・・・販売中止(販売終了)でござる。







kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_21331660.jpg
しかしながら交換部品は必要ですからなぁ~。
・・・中古品リビルドか流用部品加工かワンオフ製作での
対処ですが・・・得られる結果とコストを考慮いたしての対処ですな。
図のエンジン後方にあるパイプも交換予定でしたが販売終了の為・・・







kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_21324940.jpg

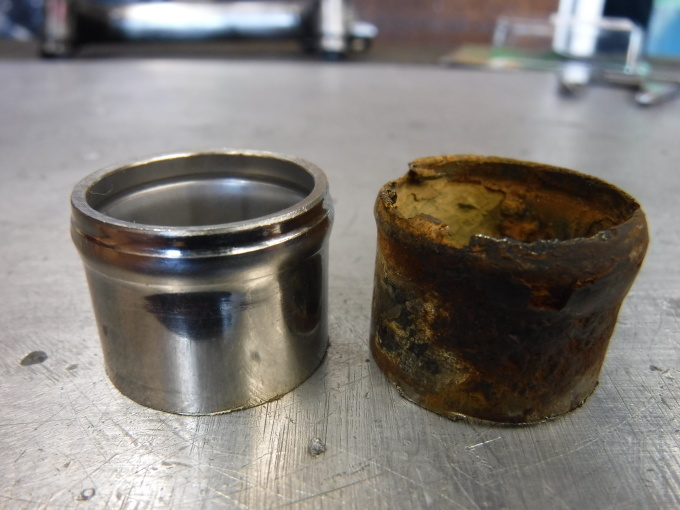

リビルド開始っ♪
右は腐食した旧差込口・・・
左は新たな差込口・・・







kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_21333783.jpg

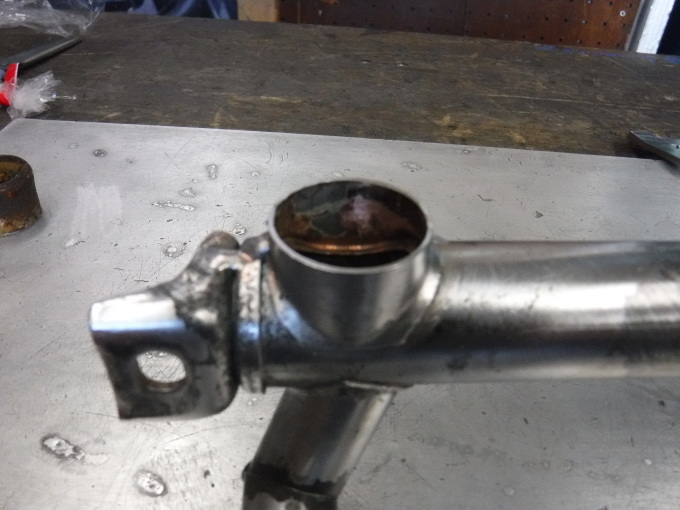

激しい腐食の差込口はカット・・・
本体の錆を除去し腐食状況を点検します。
使えなかったらゴミ箱ですが・・・リビルドできる状態♪









kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_21330212.jpg

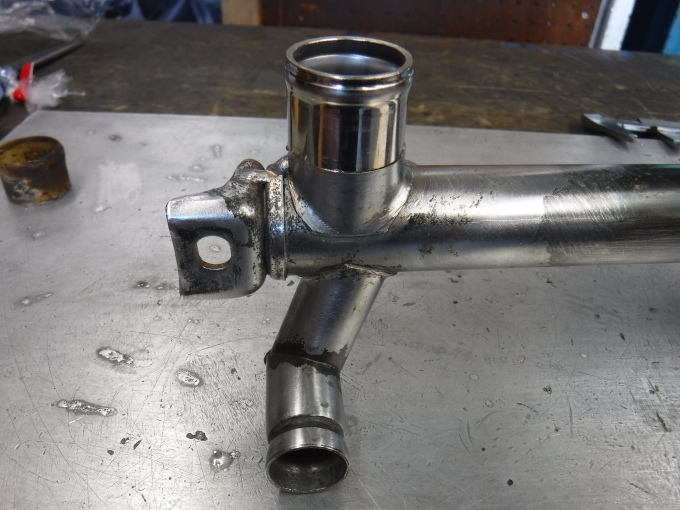

新たな差込口を溶接し♪
さらに錆を除去いたし・・・









kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_21355527.jpg
・・・防錆処理♪・・・エンジン後方パイピングのリビルド完成でござります♪

新品を買った方が安いし早いのですが・・・
新品が無いばかりに中古リビルドでしてコストはかかるし遠回りでもござる。









kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_21335073.jpg

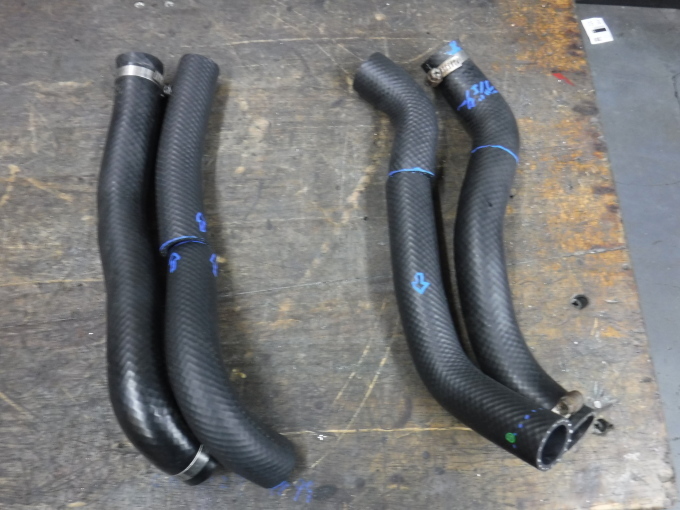

各ホース(クーリングホース)も販売終了なのです。
流用加工装着ですが・・・
トラブルを防ぐためオリジナルと同じ取り回しといたします。
採寸し再現いたすと・・・「あーでもない。こーでもない。」
探す時間と手間と部品がかかりますっ。








kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_23081443.jpg

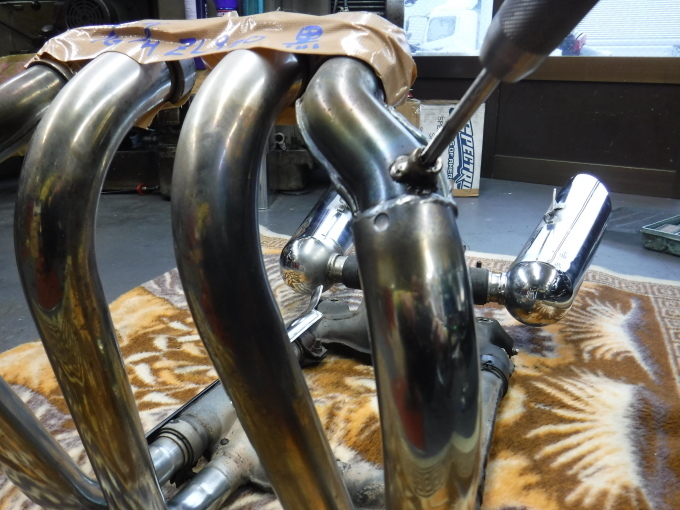

マフラーです。
錆びたネジ山の修理でござり・・・
再度固着しないよう・・・









kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_23093143.jpg

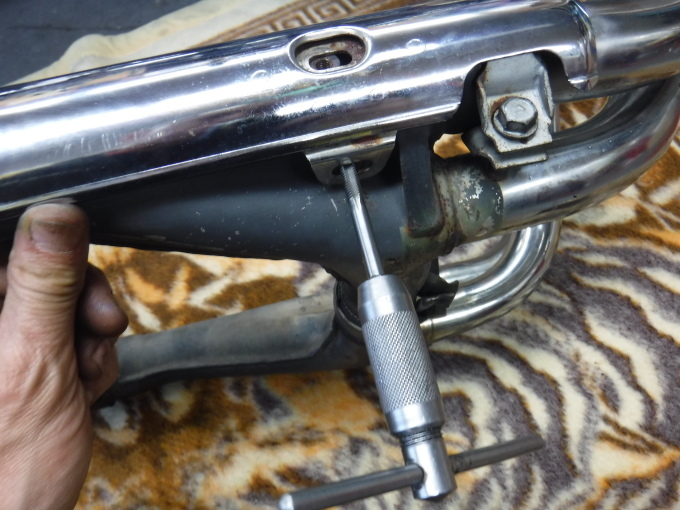

ネジ山の錆を除去清掃いたし
耐熱ネジグリスを塗布しておきます。








kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_23040860.jpg

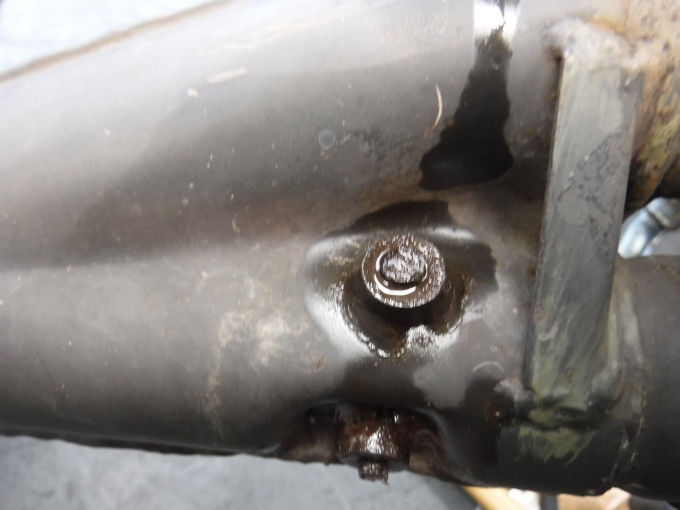

ネジ山腐食での固着・・・完全に折れて放置されたボルトが2か所ござります。
マフラープロテクター装着できませんので・・・










kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_23044033.jpg

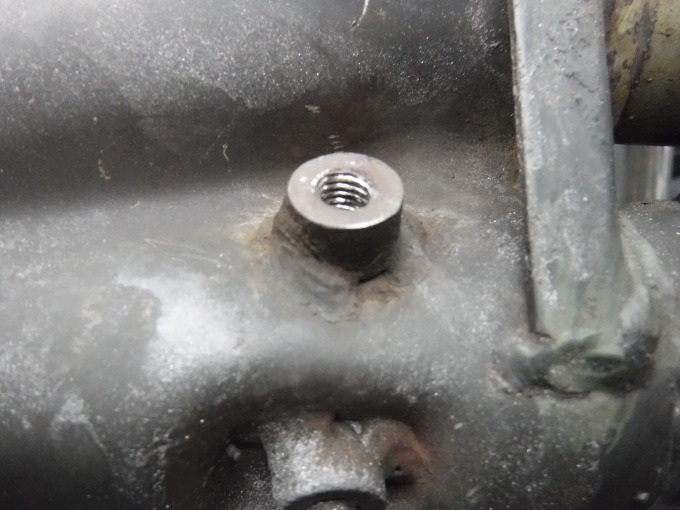

・・・ボルト除去っ♪








kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_23052516.jpg

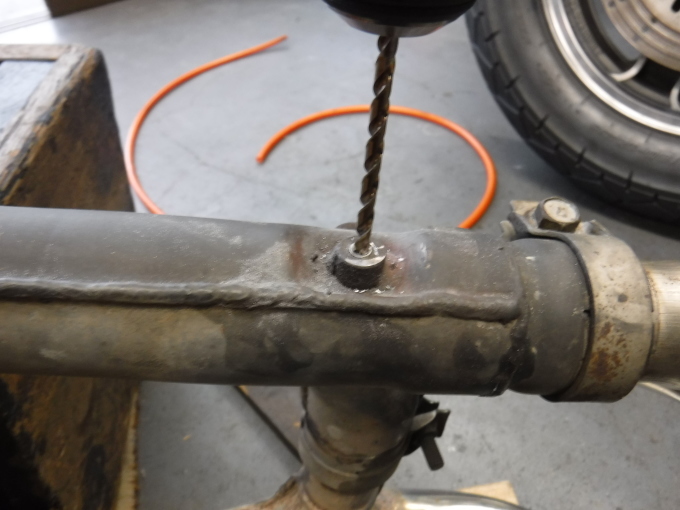

固着での折れ込みボルト・・・ドリルで除去いたします。










kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_23054453.jpg

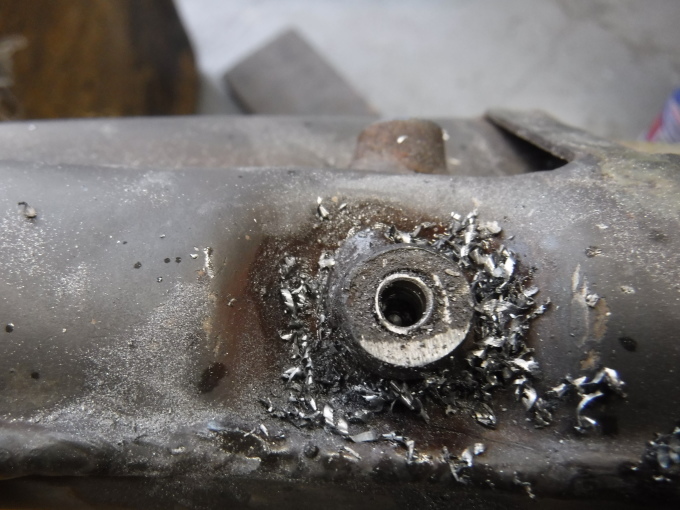

ボルトの真センターに!でござる。
フリーハンドでの真センター狙いは大変です。(ズレがあれば修正)
・・・ネジ山以外を削り落とし・・・最後にタップ通して完成♪








kawasaki ZL900 エンジンオーバーホールでござる。その8_a0163159_23071878.jpg
長い間には・・・また錆びて固着でござる。
・・・定期で耐熱ネジグリスを塗布してくだされ♪

つづく。
