GPZ900R・・・弾丸忍者の仕様変更でござる。その3

森山です。
弾丸忍者の仕様変更のつづき・・・






タコ足部分、完成いたし・・・
残作業の中間パイプの位置決め・採寸・曲げ・溶接とつづき
最後に各部スプリングフック取り付けまして・・・

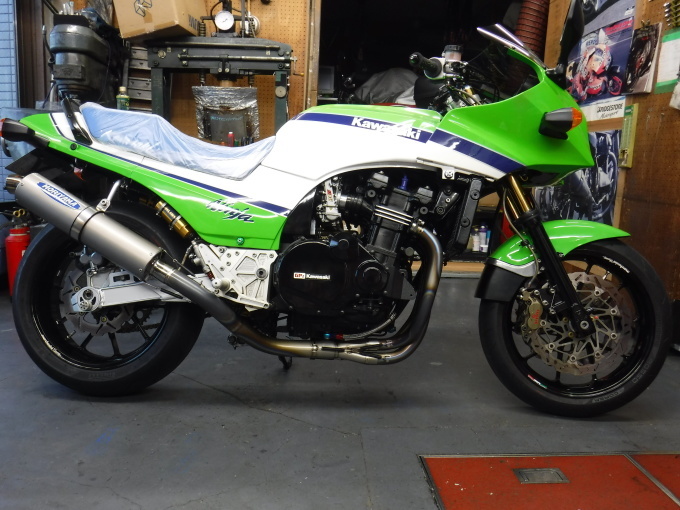

・・・「センター&アンダーレス仕様」無事完成でござりましたぁ~♪
このマフラー・・・
中間パイプを外すだけで(面倒な集合部は外さなくても)オイルフィルター交換OK♪
現状、オイルクーラーキャンセル致しておりますがオイルクーラー復活時のスペース
も確保でござる♪


手曲げマフラーでござるが・・・
センターカウル・アンダーカウル・ラジエター・エンジン形状に合わせた
レイアウト&各パイプ長・ロードクリアランス・バンク角確保&オーナ殿の希望
等々・・・全てを盛り込んで完成した形でござる。
手曲げマフラー特有の全てが緩い曲げRの連続では達成し難い形でござり
タイトめな曲げRと直線の組み合わせで達成いたした手曲げ4in1~♪

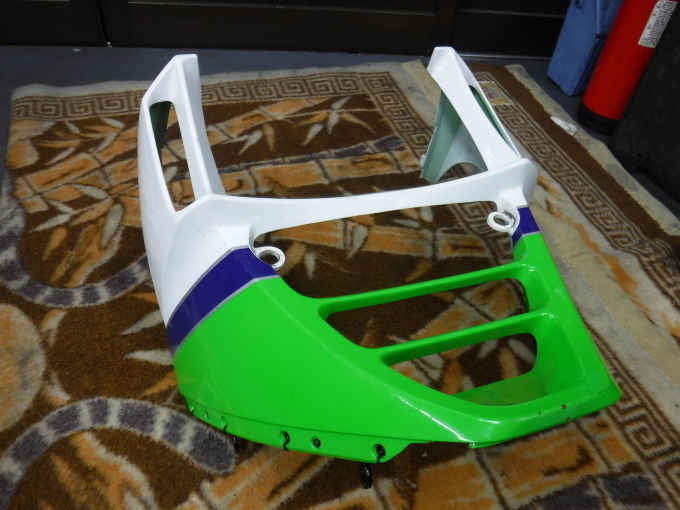

センターカウルでござります。

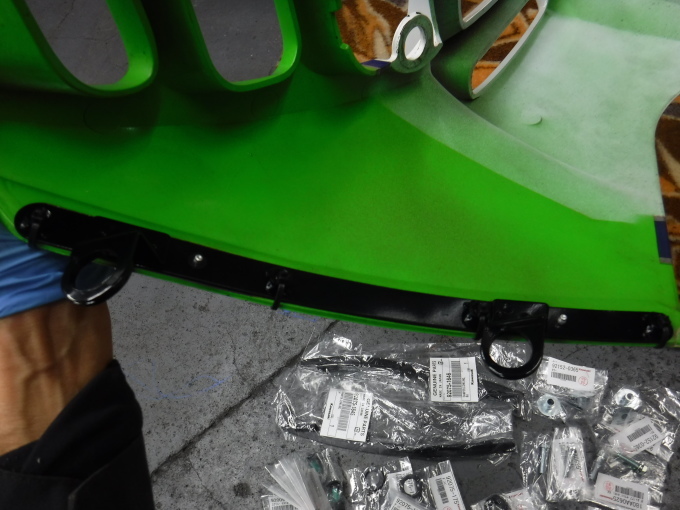

各部メンテでござりました。・・・傷んだ金具交換いたし、
各ゴム部品・カラー・ネジ類・全て新品といたしました♪

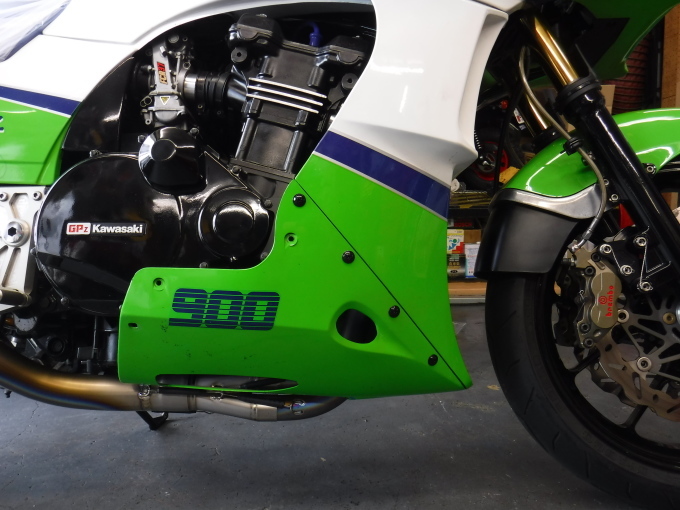

アンダーカウルの「マフラー逃げ加工」いたして装着っ♪

集合部をセンターに寄せたおかげで・・・
アンダーカウルのカットがセンター寄りでカットでき、純正の風穴形状キープっ♪
集合部をオイルパンに引き寄せたおかげで・・・
アンダーカウルからの集合部飛び出し量が最小限でござりますっ♪









「センター&アンダー装着仕様」無事完成でござりましたぁ~♪

やがて、セパハンとリアの長~い泥除け(リアフェンダー)が欲しくなる~っ♪
人間もオートバイも歳を重ねますと、オリジナルのカッコ良さに気付き始めるものです。
