Z1改のエンジンO/H&公道仕様への変更・・・その2

森山です。
Z1のつづきでござる。








腰下は散々でしたが・・・
腰上は?・・・
新品のJEピストン72mmでしたが・・・

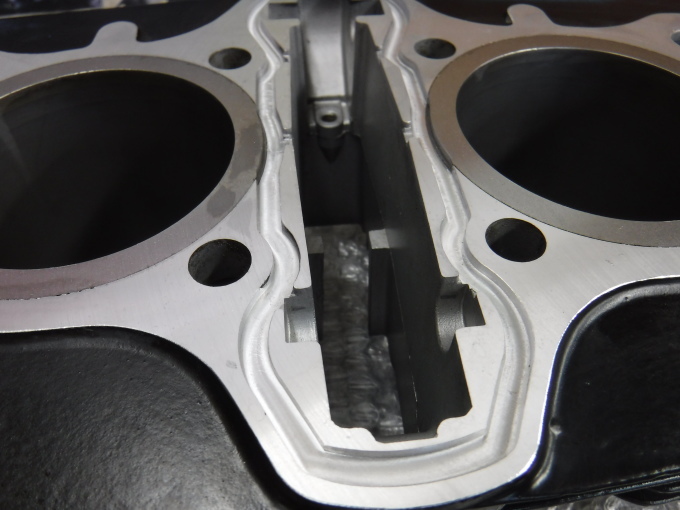

残念ながら、シリンダーライナーの沈み込みが発生しておりました。
シリンダーヘッドは・・・
社外新品部品でのBIGバルブ&強化スプリング&チタンリテーナー
&インナーシム化&ハイカム仕様でござりポート加工も遂行されておりまして・・・
ここまでの仕様であれば常識的にOKかと思われますが・・・だめでした。










ライナー沈んだシリンダーは、

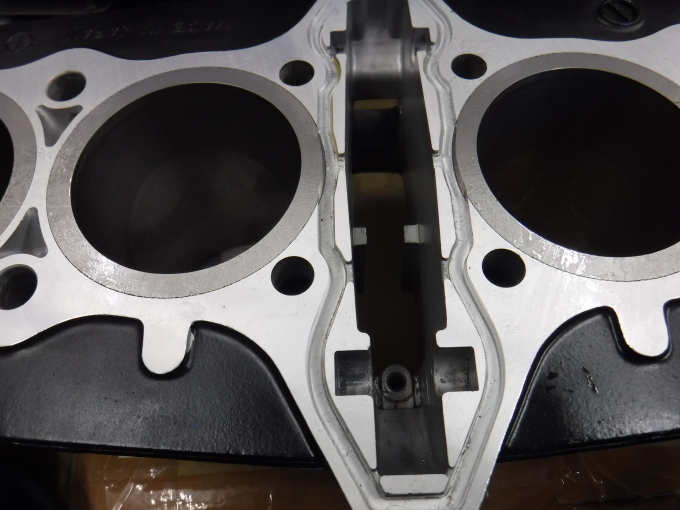

面研&カムトンネンルのOリング溝掘り加工いたしまして・・・

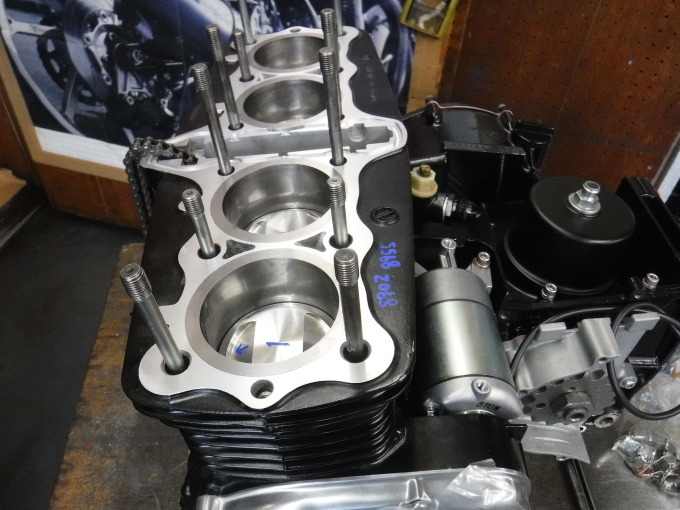

シリンダー装着し・・・

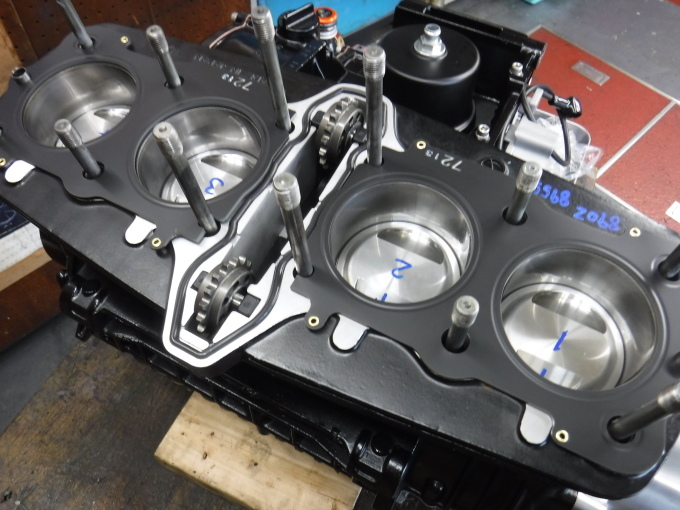

面研分の帳尻合わせで、ヘッドガスケット厚さを1.1mmから1.3mmに変更いたし
・・・


そもそも・・・
このエンジン仕様は、サーキット仕様で組み上げたばかりと聞いておりましたが・・・
腰下は完全にアウトでござりましたので、今回、腰下メインでのメンテを考えていたのですが・・・
腰上はチューニングメニューと使用部品も社外品ではござりますが新品部品が投入されており、
問題なしを想定しておりました。










シリンダーヘッド系もアウトでござり・・・

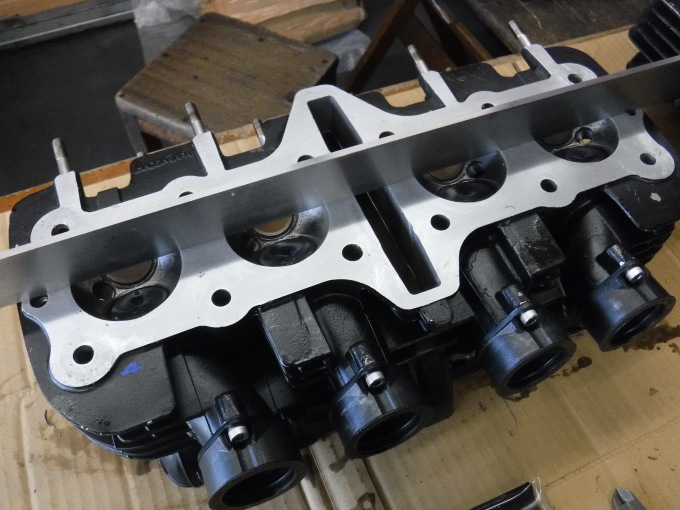

・・・ヘッド面が(Vの字)に狂って、カムホルダー系のトラブルもござり、
バルブシート面もアウトで・・・

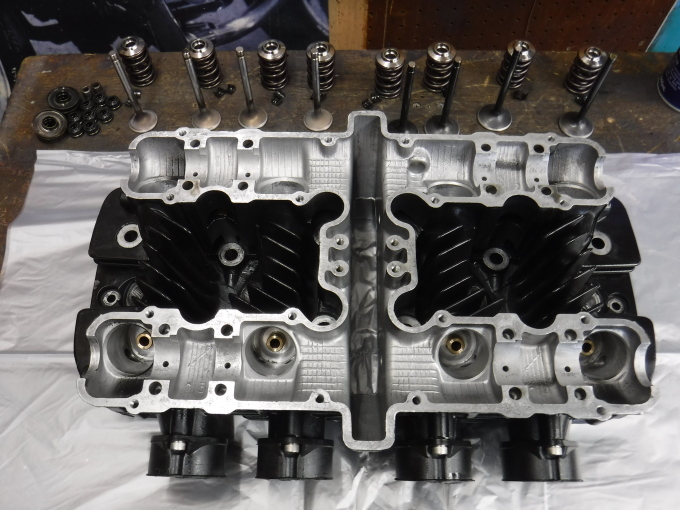

ヘッドバルブ系部品(社外品)外し・・・点検確認。

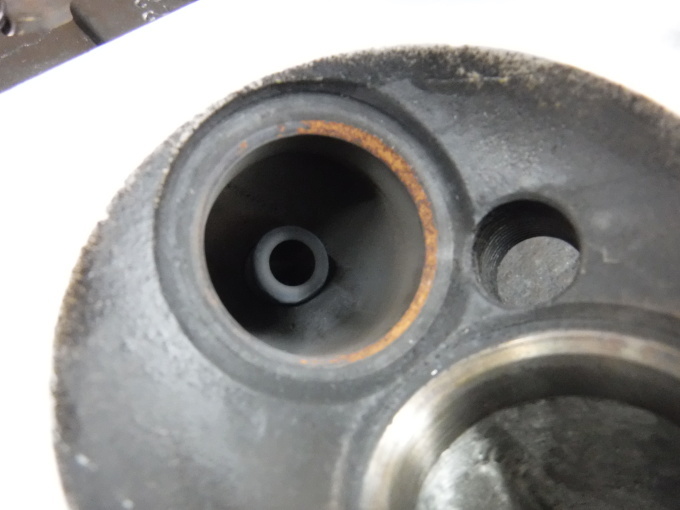

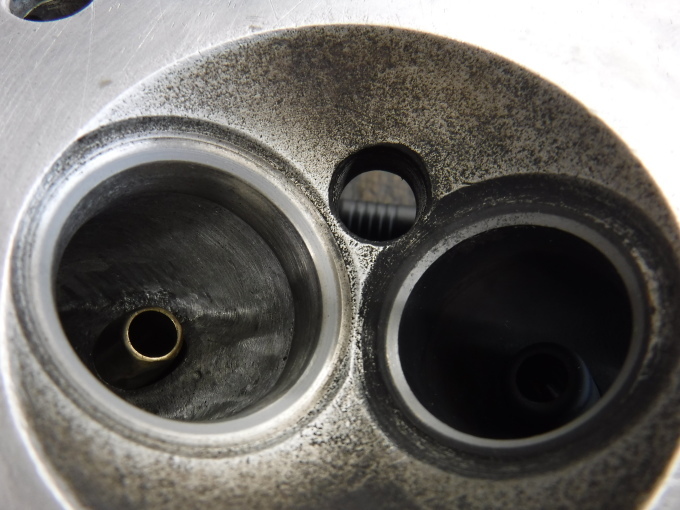

バルブ外しますと・・・「わぁー!シート面が錆びてますがなぁ~。」










シート当たり幅も広く・・・












とりあえずスリスリしてみますと・・・












強烈な当たり幅で・・・なんと2mmオーバー!(適正値は1mm)

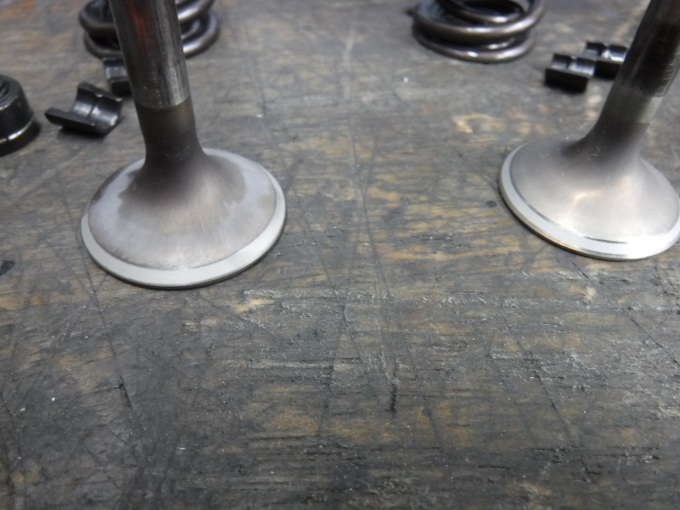

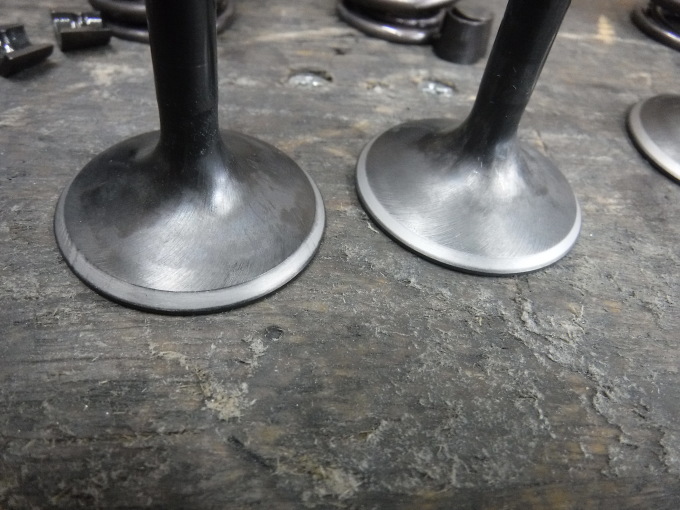

バルブも全面当たりでござり・・・
ガイドもカムシャフトも怪しく・・・・

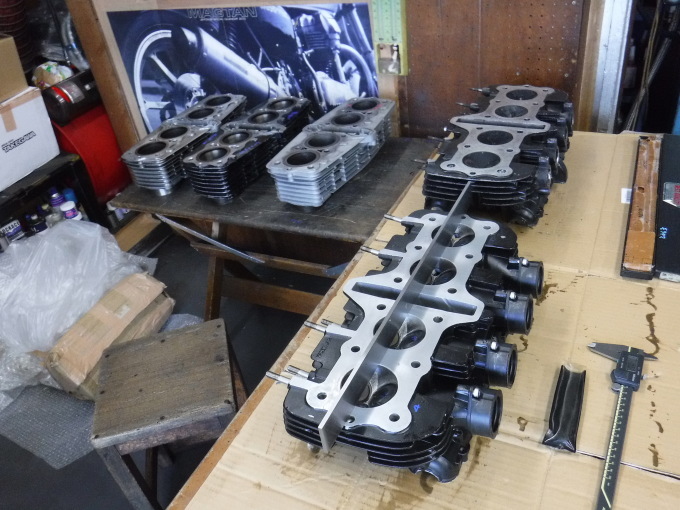

こりゃ、ヘッドやり直しですな。

この際、あやしい社外品は外しまして・・・
信頼の純正部品&ヨシムラ部品を使用し快調なヘッドといたします♪











今一なシリンダーは、面研&Oリング溝掘り加工いたして
使用しようとしてましたが・・・














下穴加工や圧入状況も今一ですし、











スリーブ肉厚もペラペラで薄すぎで・・・リスクが大きいので、
信頼の新たなシリンダーを製作といたします♪











結局、腰上も全てやり直しとなりました。
・・・つづく。
