Z1改のエンジンO/H&公道仕様への変更・・・その6

森山です。
Z1のつづきでござる。







シリンダーライナーの外径が大きくなりケースに入りませんので・・・

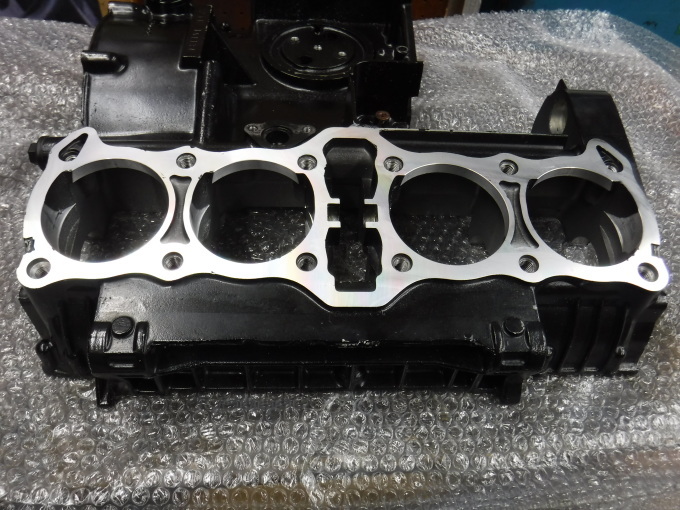

ケース側穴を拡大いたすケースボーリング加工でござりました♪

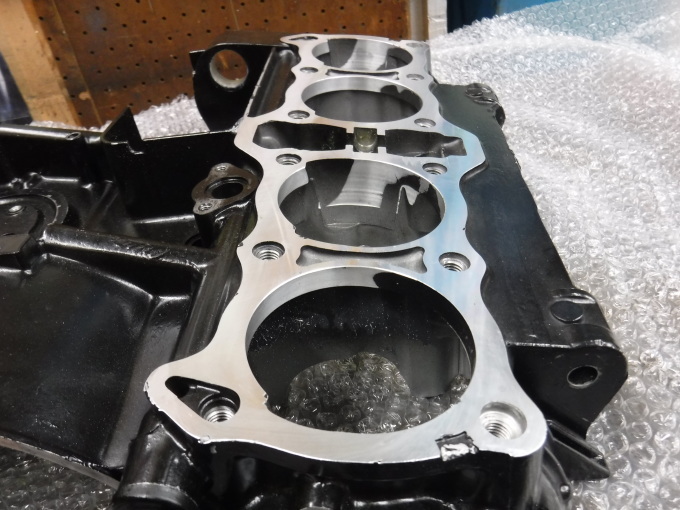

同時に、クランクケース上面の精度を上げる為に精密面研も遂行でござる♪
面研量は最少限といたします。
クランクに対してシリンダーの位置基準ともなるクランクケース上面でござり、
シリンダー面やヘッド面と同じく重要ですなっ。

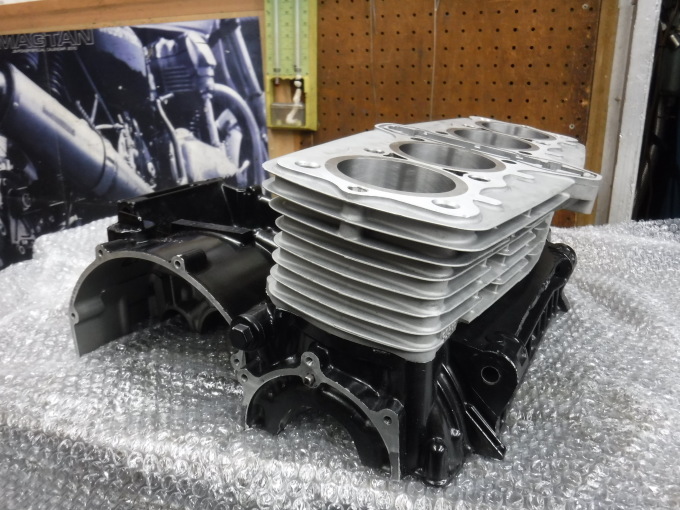

クランクケースにダウエルピン装着し、
新たなシリンダーAssyを載せますと・・・
素晴らしい整列でござります♪
ここまでくるとメタル製ベースガスケットが欲しくなりますなぁ。

・・・つづく。
