Z1改のエンジンO/H&公道仕様への変更・・・その10

森山です。
Z1改のつづき・・・車体編。









フロントブレーキマスターシリンダーからのフルード漏れと・・・
シングル用マスターでござり吐出量不足・・・










マスターAssyを外して傾けますと・・・
ダイヤフラムがカチカチでフルードがビタ漏れでござる~。
当時物マスターのレストアのようですが、外観だけ仕上げた見た目仕様。
さらに・・・








ブレーキホース装着面からのフルード漏れもござり・・・
分解いたすと、これは酷い・・・
装着面はフライス加工されており切削面が段々凸凹でござります!
「こりゃ漏れますなっ。」

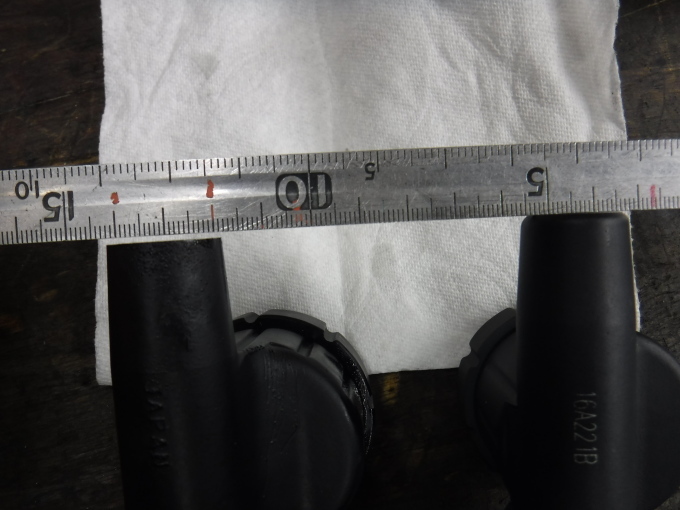

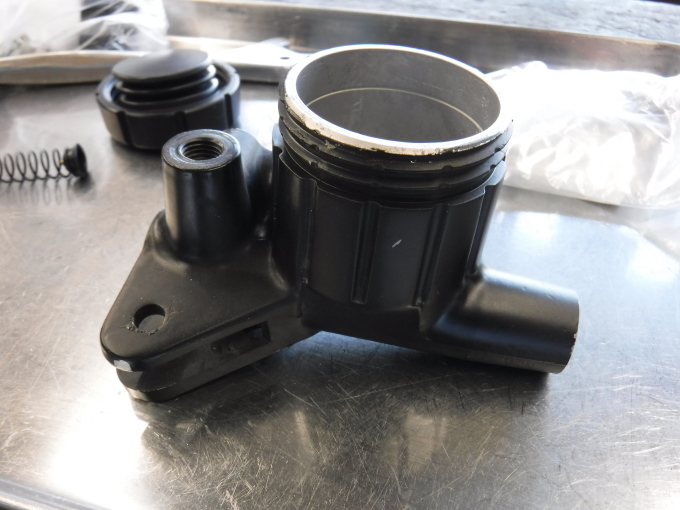

無加工のフロントブレーキマスター(リプロ品)♪
通常、ブレーキホース(バンジョー部)装着面は高精度ですが、
超厳密には凸凹がござりますので、漏れを防ぐ為にクラッシュワッシャー
(銅製・アルミ製)がござります。(著しく面精度が悪いと追従できず漏れます。)











トップブリッジに干渉するので削った様なのですが・・・
削った量はチョいとでござる。
・・・このレベルなら、マスターを外側へチョい移動するほうが賢い。








上部からの漏れの原因・・・
キャップのダイヤフラム(ベローズ)を新品と致します。
・・・現在もカワサキ純正部品で入手可能でござる♪










段々凸凹の面は・・・綺麗にフライス加工完了いたしました~♪
・・・これで漏れ無しでござる♪

漏れとは別件ですが・・・
このフロントブレーキマスターシリンダーはシングルディスク用でござりっ。
現状、ロッキドキャリパーをダブルで装着となっておりますので・・・
吐出量不足です。(パスカルの原理っ。)









当時物オリジナルマスターシリンダーを生かす方向でござりますのでリプロは使わず。
・・・シリンダーをボアアップ加工いたして吐出量アップさせます♪

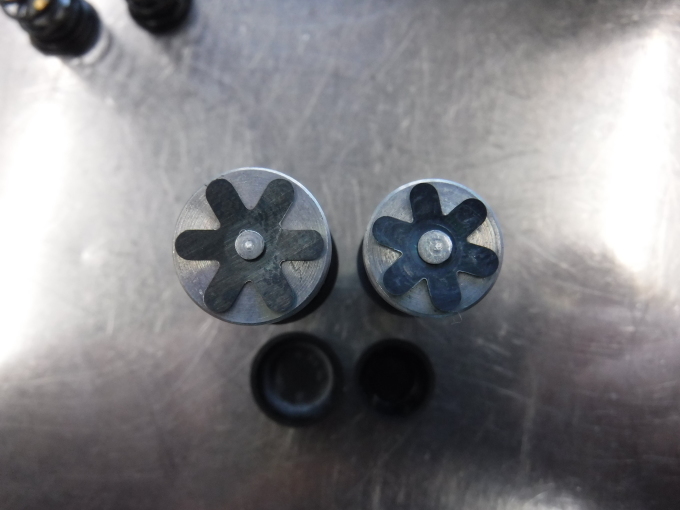

右がシングル用のインナーKIT。
左がダブル用のインナーKIT。












右はシングル用で・・・小径。
左はダブル用で・・・大径。

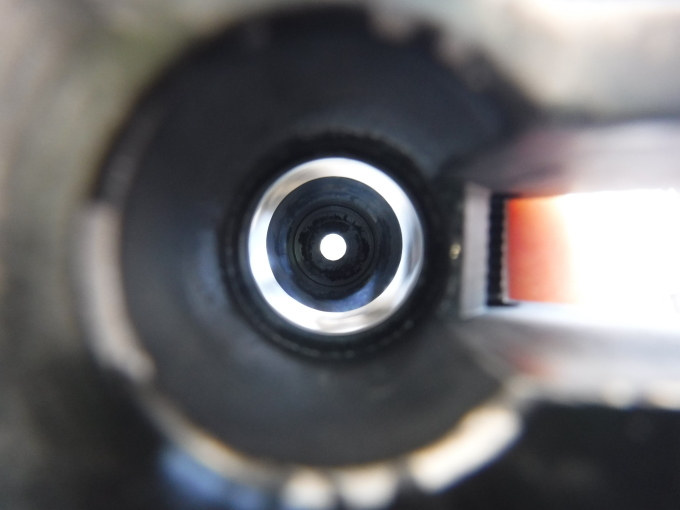

シリンダーをダブル用に合わせて高精度ボーリング♪











・・・・さてと、組み立てますか~!









フロントブレーキマスターシリンダー完成~♪
・・・つづく。
