B110サニー・・・遂にエアコン装着作業開始でござる♪(その2)

森山です。
エアコン装着計画のつづき・・・

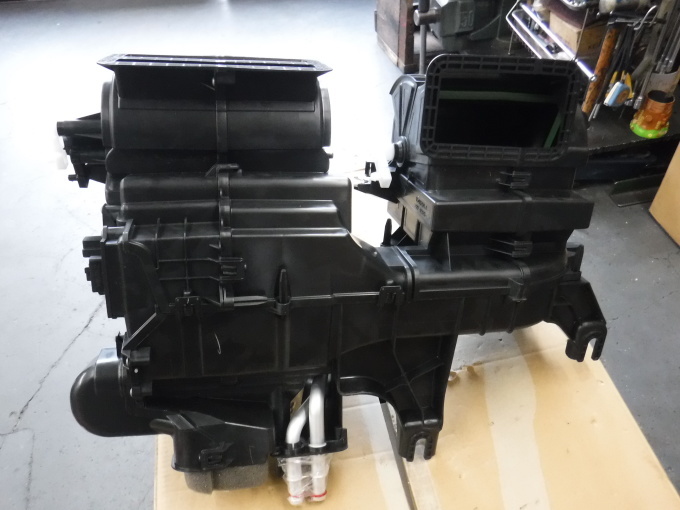

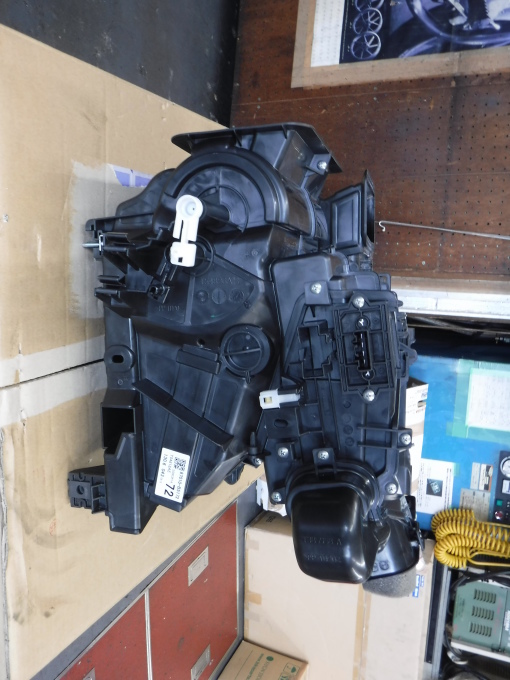

室内ユニットは・・・図の向き(左が後方で右が前方)での装着でござり・・・
高さがとんでもなく高い・・・
















・・・・かなりの横幅でもござり。

このままのユニットでは装着不可能ですので・・・

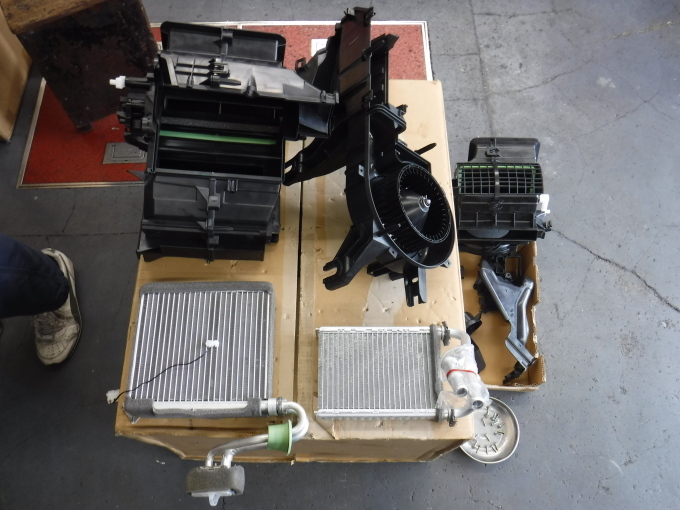

分解でござる。

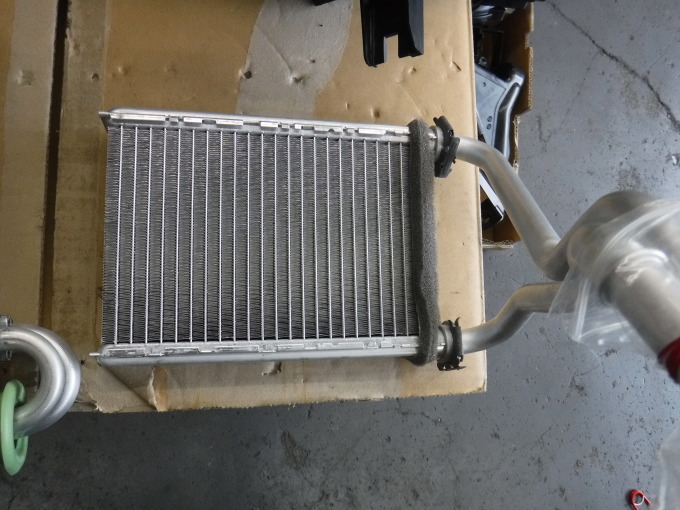

暖房用のヒーターコアでござります。

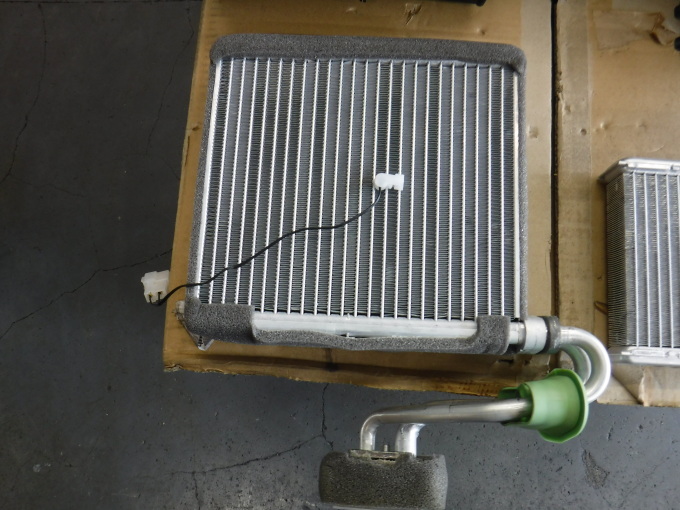

冷房用のエバポレーターでござります。
こいつを室内に付ければOK・・・
このエバポレーターをサニーのヒーターユニットとかけ合わせて室内装着ですかっ。
専用ケーシングその他をワンオフ製作いたすしかない・・・うまく作動させられる
形状であり、うまくおさまる形状であり・・・最高に面倒でしょうなぁ。
FRPで作るかアルミで作るか樹脂で作るか・・・
ユニット内のファン風量が少ないサニーですので・・・デカいファンも必要でござる。

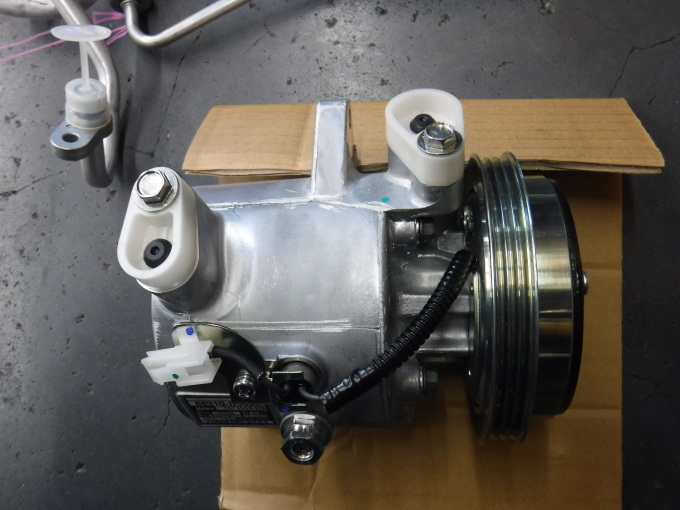

コンプレッサーでござる。
駆動ベルトは昔ながらのVベルトではなく今時のVリブドベルトでござります。

クランク側の駆動プーリーとコンプレッサー装着ブラケット類のワンオフ製作ですな。
既にラジエターホース出口&電動ファン本体が邪魔でござりコンプレッサーが
装着出来ない位置関係でござる。
・・・「こりゃ、現在使用のBIGラジエターも変更かぁ~。」

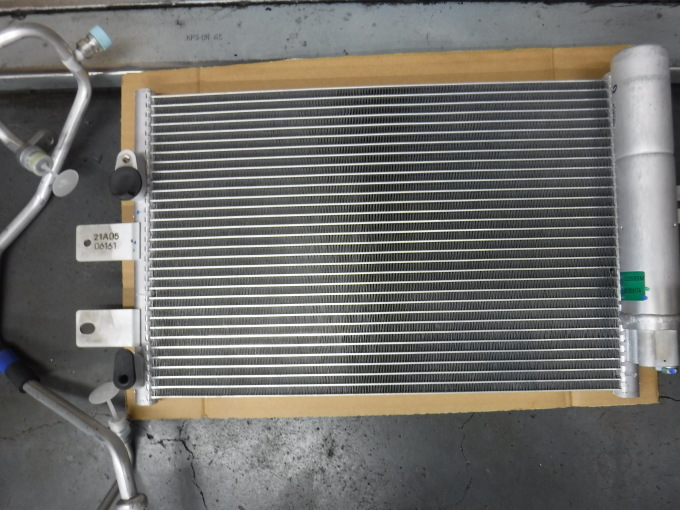

コンデンサーでござる。

ラジエターの前に装着でござるが・・・各部スペース確保が大変で・・・
ラジエター位置変更でさらなる作業の困難さも発生でござります。

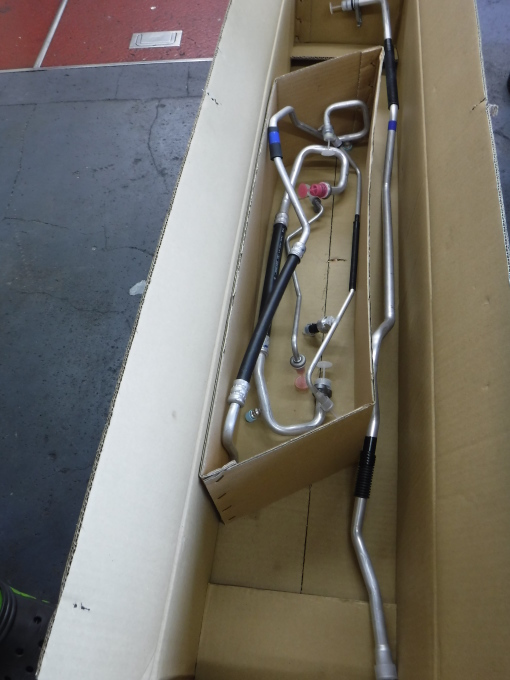

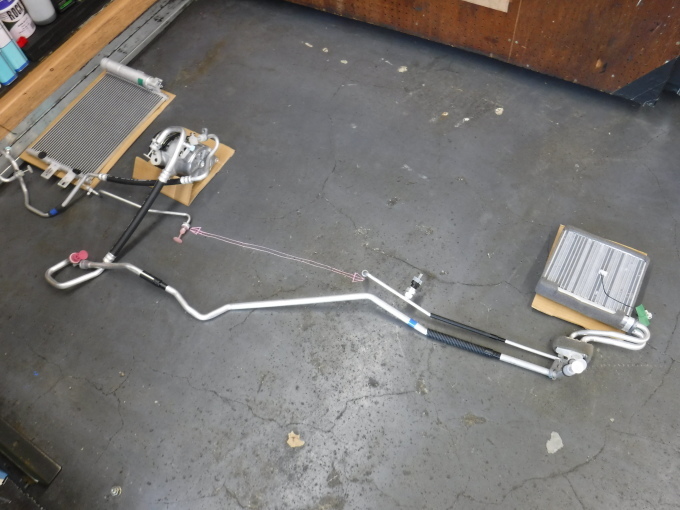

配管です。
・・・もちろん他車種でござりますので、位置や曲げや長さなど全く合いませんっ。

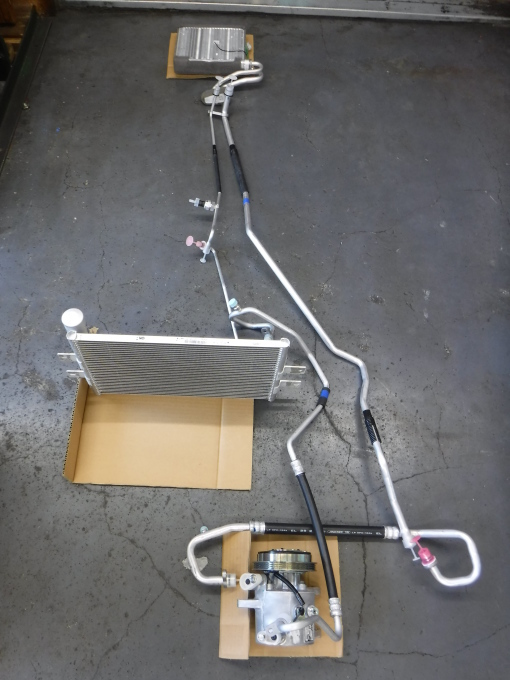

他車オリジナルではこの配置ですが・・・
それを・・・













この配置に変更ですから・・・
全ての配管は、ワンオフ製作でござる。

これら(面倒で数多くの作業)が・・・盆暮れだけの作業じゃ出来ない。
何年もエアコン装着を遅らせた原因なのでござる。

「やっぱ、エアコンは要らないかなぁ。」
・・・つづく。
