森山です。
GPZ900R T殿号の続きでござる。







新たなロングライフ仕様エンジンAssyを載せますが・・・
その前に、













泥埃油汚れだらけの車体を、感謝の気持ちで大掃除でござりました♪
・・・「ピカピカです♪」












車体前方も・・・大掃除♪













エンジンを、フレームの一部として利用いたしフレーム剛性を保つGPZ900Rですから
・・・固定ボルト&ナットが緩んだり折れたりじゃ論外でござる!
エンジンマウントボルト&ナットは重要保安部品でござり、設計通りに
いたすため・・・社外部品は全て外しまして純正新品部品へ戻します♪














エンジン搭載完了♪














エンジン前方の純正エンジンマウントボルト・・・














純正ナットにて、規定トルクで締め付けます。















エンジン後方上側も・・・・














エンジン後方下側も・・・純正新品ボルト&ナットにて規定トルクで締めつけます♪













エアークリーナーメンテ♪・・・
キャブレターも点検でござります。


車体系・ブレーキ系・足廻り系・電装系・燃料系・エンジン系・冷却系・その他
全てが新品ではないし、たとえ新品であっても定期メンテ交換部品がござりますので
定期で点検いたす事ですなっ。・・・そのための車検点検整備でござる。
車検は2年に一度ですが確実な点検で早期対処できれば逆に安上がりとなります。
殆どの方々は調子が崩れてから来られますが手遅れでもござり修理代がかかります!
元は小さな事ですが、放置することで大きな事となるのです。
ですからトラブル初期段階を発見するためにも点検整備は重要でござるのです。















ダクトホースでござります。・・・
純正新品部品で入手可能♪ですが、販売終了となったら本当に困るゴム系部品です。


旧車の場合は、販売終了等により旧部品を再使用いたしての修理も多いので
修理後の不具合発生も考えられます。
一発で決めるとしたら全ての部品を新品に交換ですが、新品が無い・・・
新品が無いなら極上中古部品ですが、これもまたなかなか無いですなぁ。
まぁ、旧車は好調になるまで2~3度作業を繰り返し、
ようやく快調なんて事もよくあります。
・・・分かっちゃいるけど部品が無いので仕方ない。












左が旧でござり、経年劣化でカチカチ&縮みでござり。
右の新品へ交換します♪














右が旧でござり、スポンジも無く大きく変形いたしております。
左の新品へ交換します♪














全作業完成でござります~♪















「ブオ~~~~~ン♪」
・・・生まれ変わりまして超快調でござります!
T殿、慣らし運転頑張ってください。ありがとうございました♪





by moriyamaeg | 2017-07-03 21:52 | Trackback | Comments(2)
森山です。
最終型のA16から・・・13年経過でござる。
最終型でも各部スペシャルチェックいたしますと・・・要メンテの部分は多いのです。
程度良いといっても新車から13年も経過しておりますからなぁ~。立派な旧車です。








ひそひそ話中の・・・
幸せな忍者達でござる。
青忍者、赤忍者、緑忍者・・・オーナー殿に感謝ですなっ。








GPZ900R国内仕様・・・赤忍者。








驚きの・・・実走2831km!
旧車の場合・・・走行距離が少ないイコール極上車とはいえません。
逆に、放置期間が長過ぎて・・・絶不調なのです。
走っていないから傷んでないのでは?・・・それは高年式の場合でござる。
残念ながら旧車・・・超長期放置での劣化&腐食は深刻で・・・交換部品が多いのでござる。
コンスタントに走っていた車両のほうが調子良いです。










オーナー殿、中古で購入いたしましたが・・・調子が悪い。
燃費・・・ロングツーリングでもリッター10kmでござります。
ぶちまわすと黒煙でござりました。
今回、燃料系全てのフルメンテナンスで復活いたしました♪。







そんな燃料系ですが・・・・ガソリンタンク内の腐食は旧車にとって大問題です。
外観の綺麗さはどうでもいいのです。べこべこに凹んでいようが傷だらけで
あろうがOKなのです。・・・要はタンク内が腐食しておらずクリーンである事が
一番なのです!「外観の見た目より内側の程度でござる!」
錆び取り処理も応急処置でしかない。・・・・新品タンクが一番でござる!
・・・しかし、
交換いたす新品タンクがあってこそなのですが生産中止で販売終了となると辛い!

燃料系トラブルは、ちゃんと走らないだけでなく
エンジンに深刻なダメージを与えてしまうのです。








赤忍者ですが・・・新品の黒タンク購入いたし交換いたしました♪~。
ペイントいたせばOKでござる~♪。


そんなGPZ900Rの新品タンクですが・・・・先日まで黒とライムが買えて
いたのですが・・・・本日!「遂に販売終了となってしまいました!」
川崎重工の部品棚から姿を消しました。
「歴史的車両の純正タンクが終わったぁ~。」
錆びたタンクの錆び処理作業では・・・・パーフェクトではないので・・・
今後のメンテナンスに支障がござる。「カワサキ殿!再販いたしてくだされ~!」






by moriyamaeg | 2016-06-05 22:52 | Trackback | Comments(0)
森山です。
6月6日、土曜日・・・臨時休業いたします。
ご迷惑お掛け致し申し訳ござりません。




by moriyamaeg | 2015-06-05 21:59 | Trackback | Comments(0)
森山です。
Z750RSエンジンオーバーホル・・・エンジン搭載完了いたしまして、
只今キャブレター修理&メンテ中でござる。
・・・車体はRSではなくFOURベースでした。(タイトルはそのままにしときますっ。笑)





これから、車体にエンジンを載せます。






BMW・ワタナベメカがこれからエンジン搭載致しますの図。
カスタム部分もあれこれござり・・・車体各部をよく見ますと・・・
Z750RSではなく後期のZ750FOURベースでしたなぁ~。
・・・好調をめざすうえでは、年式はさほど大きな問題ではござりませんが・・・









搭載完了し補機類装着でござりました。




入庫時CRキャブレターでしたが・・・純正キャブレターにいたすということで・・・
後日オーナー殿から届いたキャブレター・・・点検いたしますっ。
実際走行していたキャブレターとのことです。・・・が放置時間もござり・・
ゴム部品と各ガスケットがカチカチとなり・・・ガソリン漏れ発生っ。・・・
修理&メンテナンスいたしますかぁ~。






各部品点検いたします。







最低限の部品は入手できますので大きな問題さえなければ・・・直せます。







部品も入荷致しまして・・・キャブレター修理&メンテナンス中でござります。

ガソリンコックもダメで・・・見れば見るほど、触れば触るほで・・・各部ボロでござり・・
電装系も怪しい気配でござる。
最後に車検ですが・・・エンジン、キャブレター以外で、直すべき部分があれこれござりますなぁ~。
もうすこし時間がかかりそうでござる。




by moriyamaeg | 2015-04-22 17:07 | Trackback | Comments(0)
森山です。
夏本番でござる!
バイクといえば冬より夏!・・・この時期は、車検の点検整備も多くなりますっ。

車両の使い方も、チョイ乗りからロングまで様々でござり・・・各部の傷み具合も様々で
傷んだままでは気持ちよく乗れませんし危険でもござりますので整備でござります。


図は、GPZ900R A7 ヨーロッパ仕様でござり・・・・フロント廻りの整備中!
新車から今までの車検整備の内容をデーターとして残しておくと良いです。
メンテナンスサイクルを知ることになり・・・常に調子良く乗れますっ。




図は、GPZ900R A12 国内仕様でござり・・・・同じくフロント廻り整備中!
乗っていて不調を感じなくても・・・分解点検致すと・・・
ギリギリでしたなぁ~!てなこともござります。

つづく。

by moriyamaeg | 2014-07-23 22:53 | Trackback | Comments(2)
森山です。
1987年式GSXR750でござる。
油令エンジン搭載の軽量なバイクでござった!
拙者、この初期のGSXR750シリーズは好みでござる。


数年間放置でござりました車両・・・車検の前に、各部のメンテナンスが必要ですなぁ~。
つづく。

by moriyamaeg | 2014-04-21 23:39 | Trackback | Comments(4)
森山です。
CBX550Fエンジンオーバーホール!その6でござる。

オイルストレーナーです。
オイルに金属片や異物が混入したままオイルポンプに吸入されてはまずい!・・・で、
その金属片や異物の進入を防ぐのがストレーナー(金網)です。
金網の目より小さい異物は、もちろんオイルポンプ内へ進入!・・・トロコイドの傷の原因となります。
オイルポンプから吐出されたオイルはオイルフィルターを通過し、
細かい異物はろ過され綺麗なオイルになり各部へ送られるのです。
図の、左がCBRで右がCBXでござる。・・・CBRの方がデカイ!


左がCBRで、右がCBXのオイルパンです。
でかいストレーナーのCBRはオイルパン深さも深い形状なのでござる。


オイルパン装着。


ギアシフト系部品装着いたし・・・・シンプルですなぁ~。


カバーの装着です。
・・・・オイルシールは新品にいたします。


お次は、クラッチカバーです。
N殿がどうしても装着したかったクラッチカバー!・・・事の始まりはこのカバーでござる。・・


プルタイプなので純正のクラッチには使えません。・・・HRCのクラッチ&ミツション専用!
・・・おかげで全部の部品を交換致す事になったのです。


装着!


ピックアップやスターターチェーン装着し・・・セルモーターも装着いたします。
・・・・各部のOリングやオイルシールは新品と致します。


腰下完成いたし・・・いよいよ腰上の組み立てです。
ピカピカの0.25mmオーバーサイズのピストンでござる。
リング装着し・・・・


コンロッドに装着っ。


シリンダー装着っ・・・・


完了!
カムチェーンガイド、ヘッドガスケット装着し・・・・


シリンダーヘッド装着!


テンショナーやカムシャフトその他装着し完成です!
・・・・最後に、クリアランス調整いたし、ヘッドカバー装着します。

その7へつづく。
by moriyamaeg | 2013-07-10 20:12 | Trackback | Comments(2)
森山です。
長~い!作業でしたぁ~。
ワンオフのバックステップ他のアルマイト処理も完了し・・・・装着っ。
その他の詰めの作業でござりますっ。・・・ゴールは近いっ!


その中の、ドライブチェーンサイズ変更でござる。
・・・530から520に変更でござる。


530サイズのドライブスプロケットは・・・・354g。


520サイズのドライブスプロケットは・・・・295g。・・・・59gの軽量化。


530サイズのドリブンスプロケットは・・・・372g。


520サイズのドリブンスプロケットは・・・・・294g。・・・・・・78gの軽量化。


530サイズのドライブチェーンは・・・・・2421g。


520サイズのドライブチェーンは・・・・・1866g・・・・・・555gの軽量化。


ZRX1200R ユニットプロリンク系&BOX系&ステップ系&その他・・・完成です。
・・・シート下のBOXも底板(3mm)以外は1mm~2mmで強度を出しつつなるべく
重くならないように製作いたしっ。
ステップ系はベストな位置とし、操作性も考慮し強度確保の超軽量タイプです!
従来のツインショック&スイングアーム&リアブレーキ&関連部品総重量より、
ユニットリンクスイングアーム&オーリンズTTX&リアブレーキ&関連部品総重量は・・・
軽量でござり・・・・ピボットから遠い所の重量は劇的に軽くなり!&リンクタイプの
サスペンション!でもござり・・・路面追従性は抜群ですなっ。
これから煮詰めのサスペンションのセッティングです。

「U殿、長らくお待ちいただき、ありがとうございました。」
by moriyamaeg | 2013-06-29 01:21 | Trackback | Comments(2)
森山です。
毎度毎度の・・・・「部品の生産中止は、本当に辛いでござるなぁ~。」
壊れた一つの部品の為に・・・オートバイ調子悪く・・・まともに走れないこともござり・・・
欲しい部品の在庫があれば・・・注文し、交換致すだけで絶好調なのですが・・・・
生産中止の場合・・・代用品を探すのが大変です。・・・入手できない事も・・・
入手できても、今一な部品では意味が無いので・・・使える部品を探し続けるのですが・・・
新品より耐久性の劣る中古品なのに、遥かに高くつく事もしばしば・・・「あぁ~新品欲しいっ!」
やはり・・・長く乗りたいのであれば・・・純正新品部品が一番!
メーカー在庫があるうちに(無くなると困る部品)買いそろえておくべきでござる。

8年前まで元気に動いていたCB400FのエンジンAssyです。
いつかこんな日が来るであろうと・・・・I殿のコンテナで保管しておりました。


こんなに腐ったエンジンじゃなかったのですが・・・・完全に結露と湿気でやられとりますなぁ~。
機械は、人が触らないと土に帰るのですねぇ~。・・・・「こりゃ、中身は大丈夫か?」


この部分の中身に用事がござるっ。


「パカッ!」・・・・・「オォ~!中は表側ほど腐っておりませんなぁ~。」
I殿のCB400Fが、クラッチ各部品寿命で絶不調・・・メンテ依頼でしたが・・・・
メーカー生産中止部品だらけなので、このエンジンから欲しい部品を摘出っ・・・・・
このエンジンがドナーなのです。


「いただきますっ!」・・・・


左がドナーから頂きました部品です。右が現在使用の部品です。
これから点検測定いたします。・・・使えれば良いのですが・・・・ダメなら・・・
使える部品を探す長い旅の始まりですなぁ~。


さすがに8年放置のドナーエンジン・・・・クラッチプレートは錆びておりまする。
新品で現在入手できる純正部品は・・・クラッチフリクションディスクとクラッチプレート
とレリーズベアリングとクラッチカバーガスケットだけ・・・正直辛いですっ。
この錆びたプレートは新品で復活です。


今まで使用の・・・・クラッチアウターCOMPです。
各部摩耗しガタガタで限界っ。・・・リベットの頭までも吹き飛んでおり・・・・寿命です。


こちらは頂いたクラッチアウターCOMP・・・・薄汚れていますがまだ使えます!


クラッチプレッシャープレートです。
左が頂いたもの・・・表面は腐食してますが、さほど摩耗してませんっ。
右が今までのもの。・・・見た目は綺麗ですが・・・フリクションディスクの接触面は
激しい摩耗でござり交換ですなっ。・・・「Nチビと同じ?半クラ当てすぎですっ。」


クラッチアウターのクラッチフリクションディスク溝も程度良し!


クラッチセンターのクラッチプレート溝も程度良し!


下側のパレットは、ドナーから頂いた復活の為に必要な重要部品っ。・・・
上側は新品部品ですっ。・・・(最低限のものしか売ってない。)


・・・・・各部品を組み立てます。


無事、完成!
テストランです。・・・・・クラッチ生まれ変わりました!・・・・すこぶる調子よい♪・・・「合格っ!」
超旧車は程度の良いスペアエンジンとドナーエンジンは必要ですなっ。

つづく。
by moriyamaeg | 2013-06-18 10:28 | Trackback | Comments(0)

BMW R5でござる。

森山です。

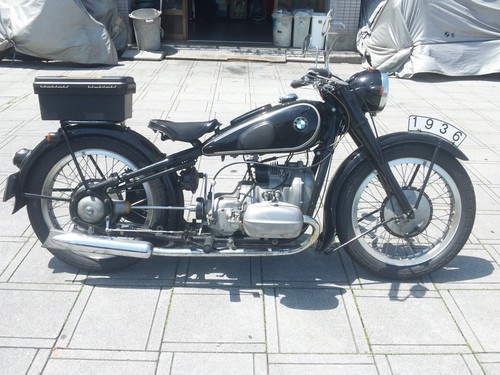

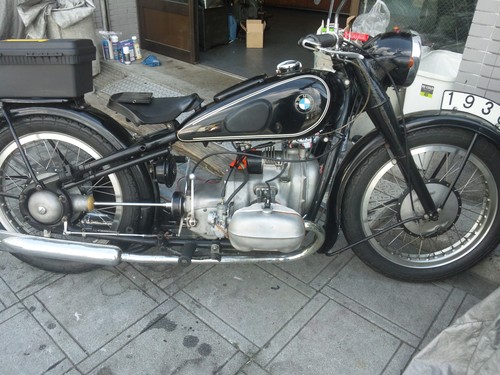

先日、町内乗り回しておりました・・・BMW R5でござります。


1936年製のR5・・・目指せ快走でござる。
エンジンはオーバーホール済みでのキャブレターセッティング依頼でござります。

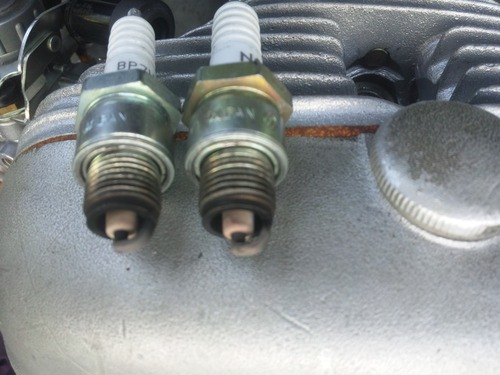

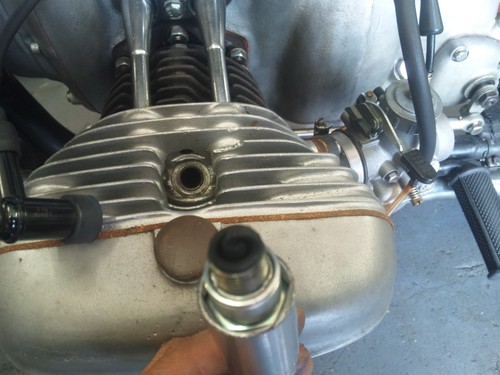

綺麗なプラグ装着いたし・・・・町内一周で・・・プラグは真っ黒。・・・・「かなり濃いですなぁ~。」


「良い圧縮っ!」・・・・

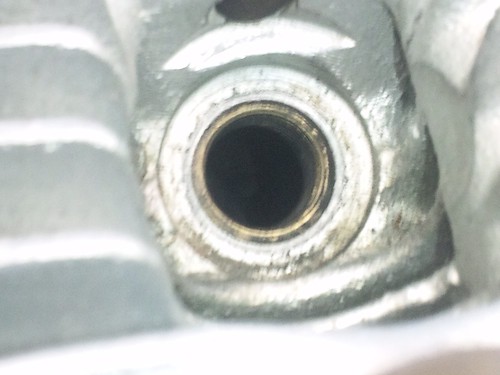

プラグホールから覗き込むと・・・・ピストンもバルブもカーボンてんこ盛り盛りっ・・・
こりゃ、キャブの前にカーボン落しが先ですなぁ~。・・・多量のカーボンを掃除いたしっ!


「良い燃料っ!」・・・・

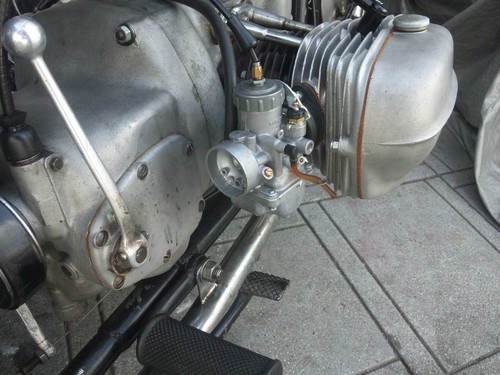

キャブレターも分解、点検、清掃、調整いたしっ!
・・・・オリジナルのキャブレターは、ミクニVMに変更されております。・・・・
市販ガソリンも77年前と現在では・・・別物?でしょうなぁ~。・・・・松ヤニの燃料か?


「良い火っ!」・・・・

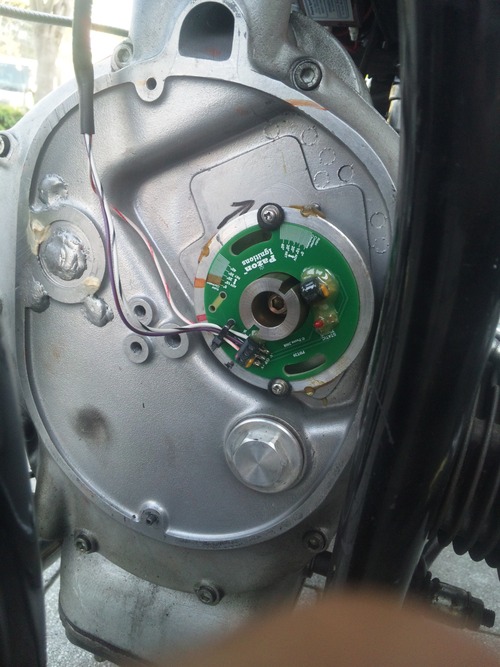

点火系も現代版で武装でござりっ。



キャブレター調整と同時に点火系も調整致します。

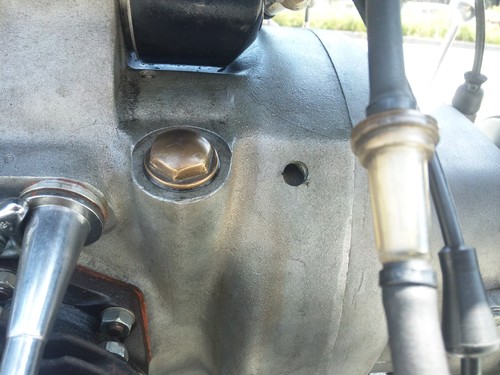

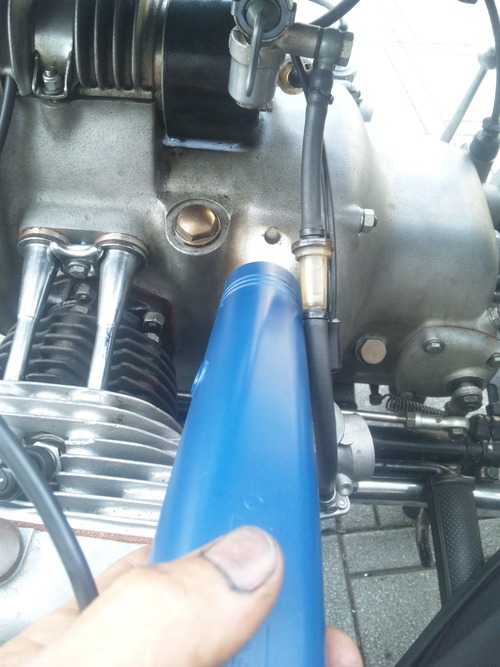

ケース脇の小さな穴に・・・・


タイミングライト照射っ!
試乗を繰り返し・・・・ベストな位置を探すと同時にキャブレターのベストも探します。


市街地、田舎道、高速道路・・・すべてのルートでテスト&セッティングでござる。・・・
やはり市街地での渋滞や信号待ちが・・・・空冷のレーサーには辛いですなぁ~。
都会の道路状況ですと信号や渋滞でのアイドリングの時間が長いっ。・・・

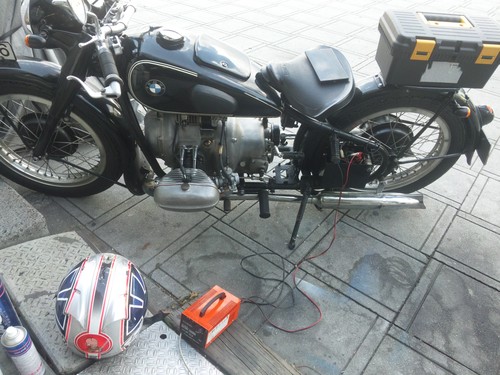

低回転ですと充電能力も低いのでバッテリーの補充電しながら・・・拙者も充電中っ。


アイドリングから低、中、高・・・「良い燃料めざしっ!」・・・良い感じになってきましたっ。
・・・・セッテイングであちこち走行!・・・R5の操作にも慣れてきますっ!
リアはリジットでサス無し・・大きなギャップは辛いでしょうが、日本の道路事情は良く、
綺麗なアスファルト道路でござりサドルのスプリングだけで全く問題なし!・・・
ハンドリングも良くフレーム剛性も良し・・・快適です。

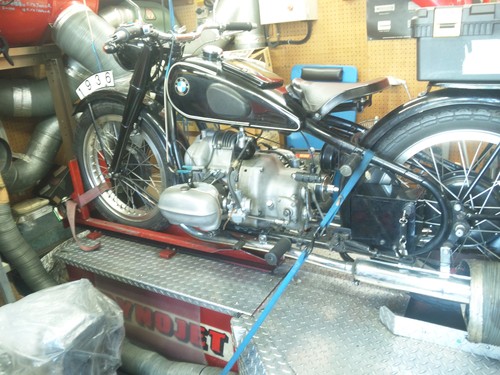

実走セッティング後、シャーシダイナモで最終セッティングいたします。・・・
・・・後輪最高出力は22ps!・・・

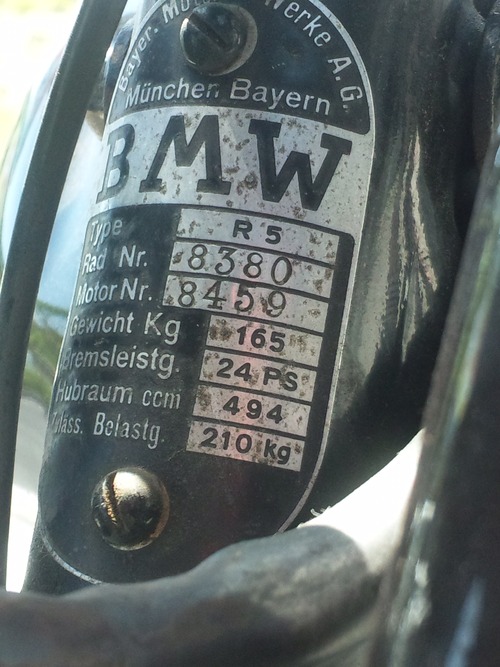

プレートに記された494cc、エンジン出力24ps・・・
・・・今回、後輪22ps+パワーロスですから・・・24psよりだいぶ出とりますなぁ~。
キャブレター口径と・・・2013年!未来の燃料のおかげですかねっ。

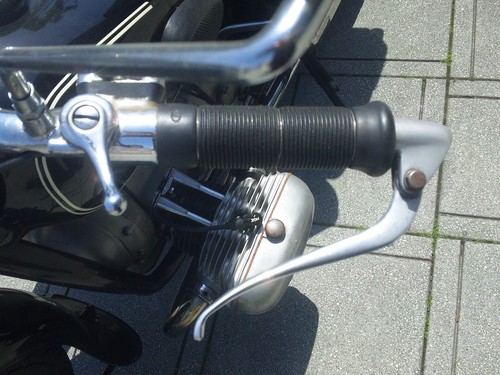

レバーっ!


こんな感じです。・・・人体構造から考えれば・・・逆のような・・・・しかし・・・
転倒時や接触時は助かるかもっ・・・

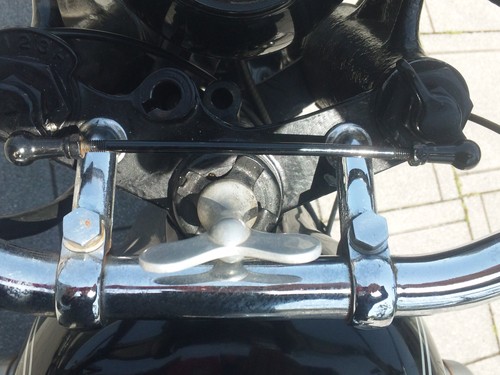

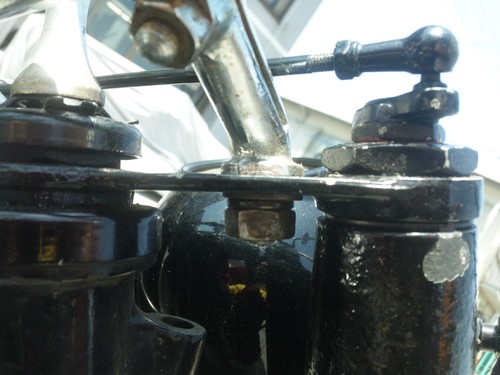

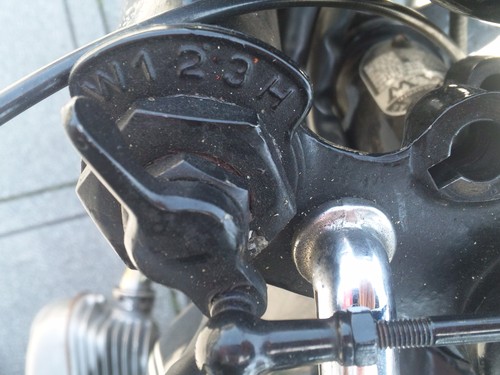

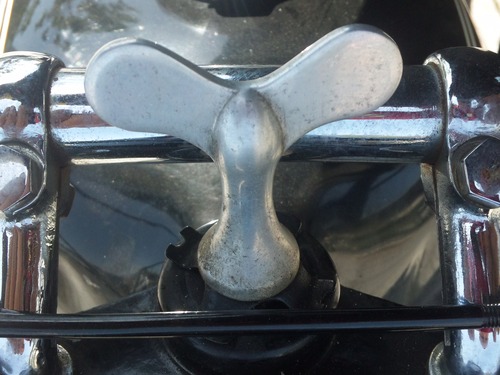

ステアリングダンパー!摩擦式のアジャストねじでござる。・・・・


プリロード調整っ?・・・・こんな時代から採用されているっ。・・・しかも


ロッドエンドで連結っ!・・・いろんな発想ござりますなっ。

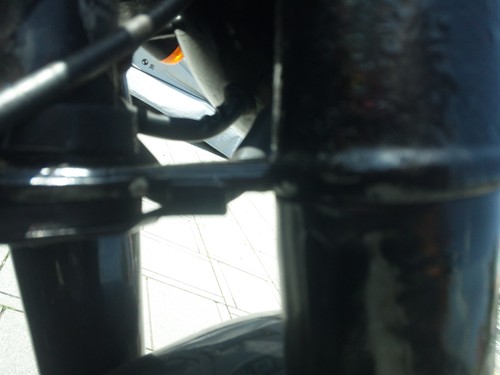

フォークトップブラケット・・・・板です。



フォークアンダーブラケットも・・・・板です。

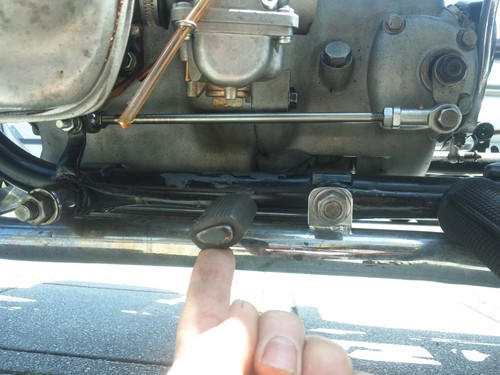

旧車で右足チェンジのオートバイは慣れないと乗りにくいですが・・・・R5は左足!
現代のオートバイと同じでござる!・・しかも

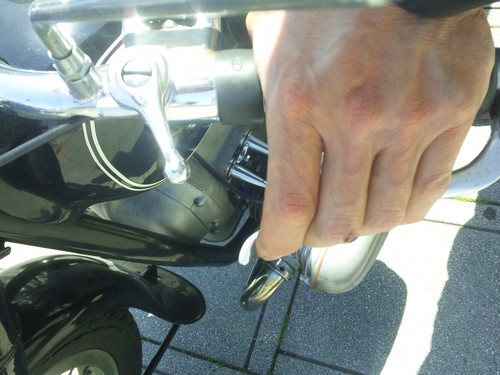

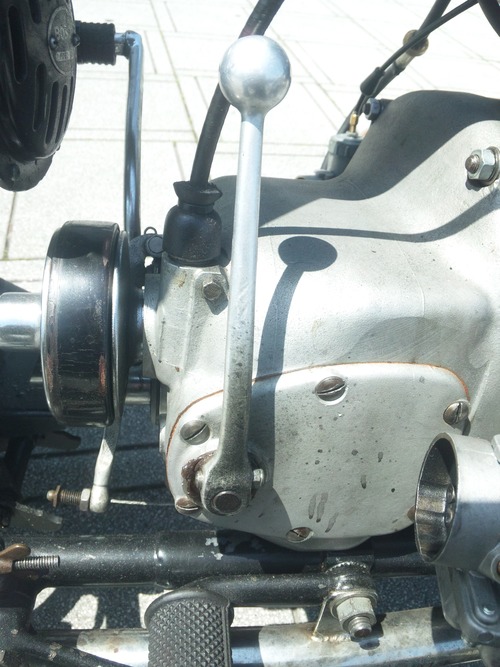

ハンドチェンジも付いておりますっ!

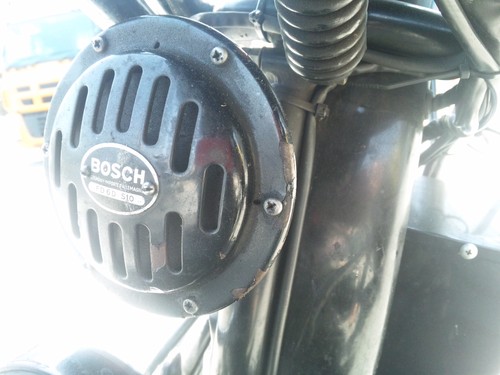

どでかいホーンは・・・・ボッシュ製!

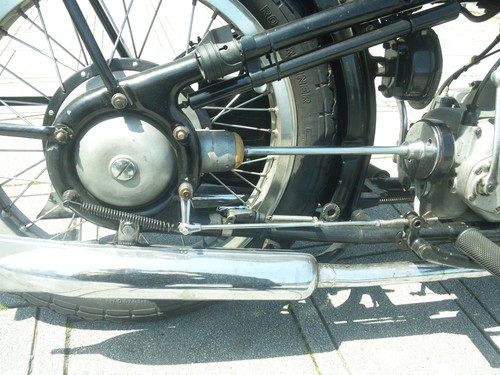

縦置きのボクサーエンジンはやはり!・・・シャフトドライブでござる。
スイングアームが無いので・・・ユニバーサルジョイントは無し。

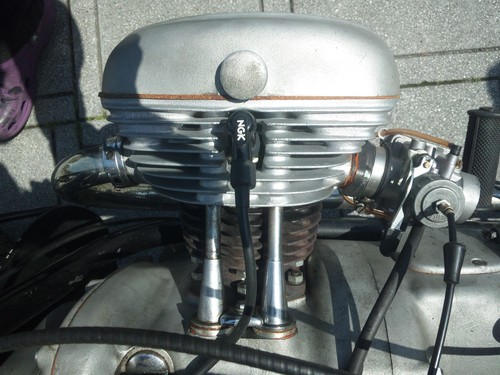

シンプルで美しいエンジンです。


1936生まれのR5殿・・・・いつまでも元気で、現役をつらぬいてくだされ!

by moriyamaeg | 2013-06-14 09:03 | Trackback | Comments(0)
