本日担当モリヤマです。

長い道のりでしたが、遂にGPZ400Rのワンオフマフラーが完成いたしました。

フルチタン4in1 ・ フルチタンテパー型ショートサイレンサー ・ アンダーカウル装着OK ・

高回転高出力型であり通常走行可能であること ・ 良好な音質と適度な音量 ・ 超軽量型 ・

オイル&オイルフィルター簡単交換 ・ 深いバンク角 ・ サイレンサーは、転倒時の

ダメージを小さくする為、車体ぎりぎりに寄せる ・ ショートサイレンサーでアップ気味とする ・

等々オーナーさんの希望&拙者の希望を盛り込んで遂に出来上がりました。・・・SPL仕様!


排気系に合わせて、吸気系のセッティングは、合わせたほうが絶対にいいので

完成後、スタンダードキャブレター&エアークリーナー仕様で、キャブレターセッティングしました。

ジェットニードルが難儀でしたが、これもSPLにして解決です。

点火系がウオタニSPとなってますのでピックアップローターとウオタニSPのタイミング調整で

点火もベストにしました。今回は、低回転、中回転、高回転、をキャブレターセッティングだけでなく、

点火系でもセッティングして、さらに乗りやすくなりました。・・・いろいろなパターン試したので

時間はかかりました。かけました。・・・乗るのが楽しくて・・・開けられる楽しさで・・・400ccも

なかなかいいです。




今回は最後のレポートとなります。

ワンオフマフラー製作は、忙しい中での・・いや・・ややこしい中でのレポートとなり、写真取り忘れや、

伝えたい事も多すぎてまとまらず大変でした。・・・でも、そのうち慣れるでしよう。





サイレンサーは・・・・・・紙からチタンへ変身!・・・変身中の恥ずかしい写真禁止です。
ショートサイレンサーなので爆音にならない内部構造として製作し、
0.8mm厚チタン製で完成重量860g・・・これは、かなり軽いです。
そりゃー、紙より重めーべょ 。

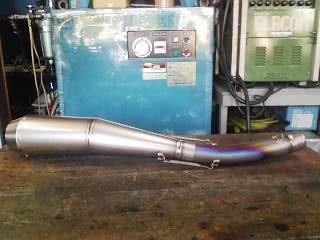

とりあえず車体につけてみます。こんなかんじです。
この後の一服は、いやー長かった・・・穴が開くほど眺めてました・・・なぜ?
スプリング位置で縦2本か横2本か、それだけのために・・・どっちでもOKなのですが
どっちが格好いいか悩んでました。・・・縦2本に決定!




マフラー最後の仕事です。
サイレンサー固定のスプリングフックと、吊り下げステー製作&溶接組み立てして完成しました。

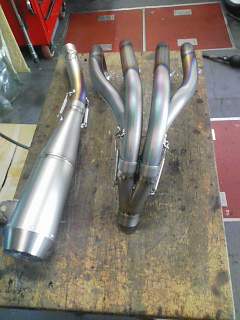

じやーん!!!!!完成!!!!歓声!!!!!




気になる重量測定です。まずフロント一式・・・

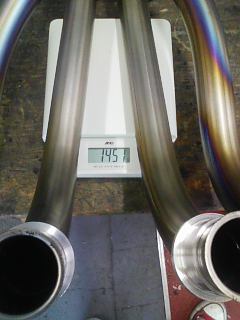

何と!フランジ込みの総重量 1451g ・・・超軽い。




リヤ一式・・・測定・・?

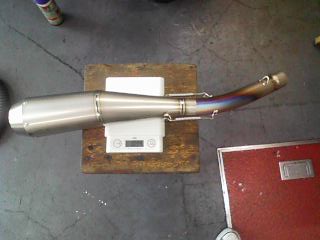

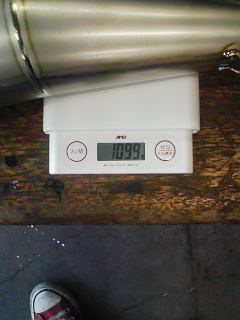

中間パイプ込み総重量 1099g ・・・・いゃー軽い。さすがフルチタン

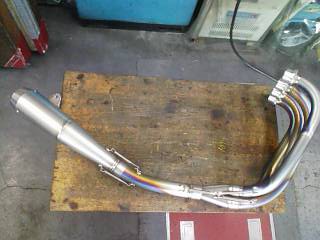

マフラーAssyで 2550g と軽量でした。気持ちいい軽さです。
安全マージンを残しての重量で、もっと軽くできますが、ロングライフではないでしよう。
この後、装着です。・・・カウルで殆ど隠れて見えなくなります。・・・残念

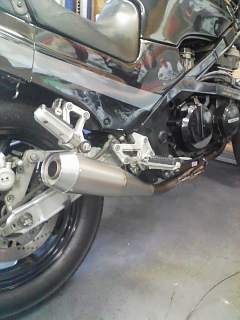

装着、全景です。

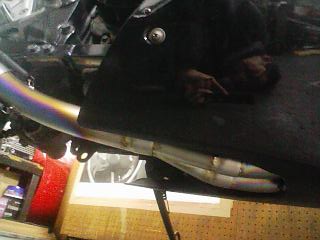

アンダー横からのぞくと・・・ほとんど見えず。

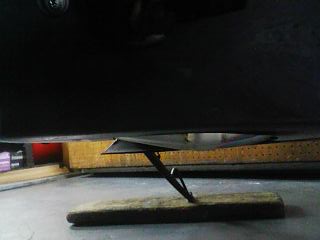

のぞき込むと見えます。    ロードクリアランス&バンク角OK !

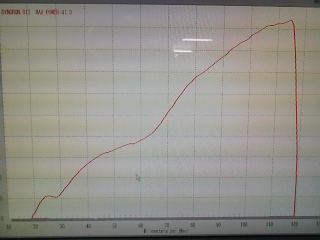

パワーカーブです。後輪出力47ps/12500rpm!!・・・FCRをつけてみたい。


乗った感じは、2000rpmから3000rpmはややたるいですが、つながりは良好です。
そのあと3500rpmから6000rpmは普通に乗れますし加速も悪くないです。
7000rpmからレブリミットの12500rpmまでは、最高です。スタンダードのただ回っている
だけの感じとは別物です。スピードの乗りが良く、ぐんぐん前にでます、さすが高回転仕様の
4in1・・・・市販品では上の回らない4in1もある。
9000rpmから11000rpmが最大トルクで、この回転域がもっともエキサイティングです。
FCRでセットすればもっとすごいでしょうね。・・・でも、その前に直すところが2つあります。
まずパワーアップしたため3速まではOKですが4速9000rpmからのトルクバンドでクラッチが
すべりはじめましたのでオーバーホール&すこしだけ強化クラッチとしましよう。
それと、ブレーキが甘く危険で、FCRよりも先にブレーキをチューニングしたいですね。
突っ込む前に・・・この2つ早めにやりましょう。

それでは,GPZ400Rワンオフマフラーこれにて終了です。

またワンオフマフラー機会ありましたらレポートします。

バルソン・・・ながーい出番待ちでござる。フフ・・拙者、出番だらけで次またのエンジンで、

何台もクルクルやっておるのでややこしい順番ではござる、おたのしみに。
by moriyamaeg | 2010-03-06 02:52 | マフラー編 | Trackback | Comments(4)
本日担当モリヤマです。

SさんのGPZ900Rです。972cc,ヨシムラST-1カム、TMR38MJN仕様!今までKファクトリー製

4-2-1チタンマフラーでした。・・・・軽くて速いマフラーではあったのですが・・・・不等長の

4-2-1特有の排気音が不満なのと、3500rpmあたりの谷が、乗りづらいとのことで今回、

中古ですが、ノジマ製4-1チタンへチェンジ!となりました。・・・音が良く、谷が少ない。

でもこの中古マフラー、サイレンサーがぺっちやんこ・・・それ以外はグッドコンディションでした。

リペアするか、交換するか・・・・・よし、違うサイレンサーにして、ほどよいアップマフラーにしよう。

とのことで、今回の作業となりました。


気になるサイレンサー重量ですが、ノジマ製チタンサイレンサーは1981gでした。




フランスのメーカー、Devil製オーバルチタンサイレンサーは驚異の1340gでした。
なんと641gも軽いではないか。・・・・ しかもサイレンサーバンドはドライカーボン!



位置決めです。・・・なるべく車体に沿わせて転倒時のダメージを小さくします。
オーバルタイプサイレンサーなので空気抵抗も少なくでき、横幅が狭いので転倒時の
ダメージも小さくしやすいのです。



マフラーステーです。Kファクトリー製流用・・・・このままだと長いので。



ちょんぎる。・・・・・・・・・ついでに、ちょい軽量になる。



適当ではありません。この様に角度に合わせて位置決めしております。



位置決め後、ステーの溶接作業です。ビビビビビビィー



ステー溶接完成・・・強度もOK!
その他に、スプリングフック、中間パイプの角度、サイレンサーバンドアタッチメントなど
製作加工してマフラー取り付けました。



マフラー特性が4-2-1と4-1では、全く違う為、セッティング変更です。
まずは、シャシダイナモで空燃比測定、パワー測定していきます。



今回は、ヨシムラ製MJNのTMR38です。スロー系とメインジェットを中心にして
各部セッティングしていきます。・・・・・・もっとMJNのストロー・・種類出して欲しいなー。



スローとメインジェットです。これはミクニTMR用のみ、この他に各JN,NJ,AJ,も揃えてあり、
ケイヒンCR,FCR用。DYNOJET用等々も合わせると、・・・腐るほどあります。・・一財産です。
セッティングする度に必要なので買いそろえてますが・・・・ジェット見るたびに、いくらかかって
いるんだろーと思います。・・・でも計算は、しません。・・・いやになるからです。
JN・・・ジェットニードルが最も種類が多く、しかも高いので困ってます・・・・でも買ってます。



ジャン!!マフラー&キャブレター終了!!この後、実走セッティングいきます。
しびれるいい音質です。音量は決して爆音ではなく、ほどよい音量です。
サイレンサーのアップ具合も程よく、品があります。Sさん、
とりあえず箱根で試し乗りしてきてくださいね。
今回、オイルクラーキャンセルしてエンジンオイルは、ASHにしておきました。さらに
軽いNinjaになってますよ!!


こんな仕事もやってますので、気になる方はモリヤマまでご連絡を!
ただし直管は、お断り致しております。・・あしからず。
by moriyamaeg | 2010-02-27 00:38 | マフラー編 | Trackback | Comments(6)
本日担当モリヤマです。

前回はフロントパイプの曲げ加工、製作まででした。今回は、フロントのパーツ組み立て、

中間パイプ製作、組み立て、スプリングフック取り付けいたします。

今日は、ちと疲れてますので・・・駆け足で説明しちゃいます。



NO1,NO4のパイプにフランジスリーブ溶接組み立てしました。の図




NO2,NO3のパイプもフランジスリーブ溶接組み立て完了です。
やはり、弓に見えおるのおー。いやいや、様々な条件クリアした結果の形状!これでよし。

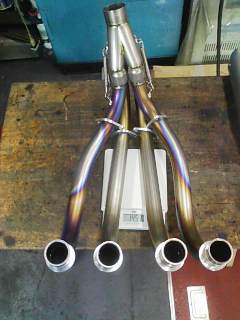

ジャーン!!ついに4本全てを組み立てました。・・・うん、かっこいい。
この部分は、ラジェターやカウルで、まったく見えなくなりますが・・・何か?
でもって泥んこになる場所です。でもチタンは、腐らないのでいいですよ。




長い時間を費やし前方が終わりました、次は後方です。
集合部の後の中間パイプです。差し込み部と曲げパイプをそれぞれ作り、最後に溶接です。
写真は完成してます。・・・・作業に集中してたら途中写真撮るの忘れました。



中間パイプを取り付けると、こうなります。・・・深いバンク角も確保!
この中間パイプ抜けば、オイルフイルター交換できるようになってます。集合部から外すの大変ですから。
また、オイルドレンも問題なく外せるようになってます。




ジャジャン!完成!?

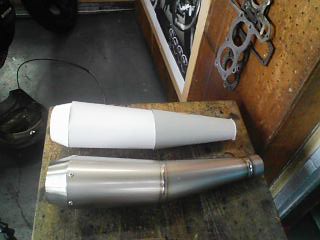

実はこのサイレンサーは・・・・・・紙です。・・・燃えて無くなる。
依頼された形なのですが、問題がないか、作る前に実物確認するのです。




これは、ガマカツの釣り針ではござらぬか。
今回、分割式マフラーなのでジョイント部が抜けないようにフックをつけ、そこにスプリングを張ります。
これはスプリングフックと申します。もちろんチタン製です。




こんな風に、付いてるやつです。




今回は10ヶ所にスプリングフックを付けました。このあと作るサイレンサーに2ヶ所です。
スプリングは、計8本使用します。




ここまでで70パーセント完成です。残るはサイレンサー・取り付けステー・ブラケット等々・・・
今回、軽量もテーマなのでサイレンサーは0.8mm厚チタンにします。もちろん中も全てです。
全体にコンパクトなので、超軽量型フルエキゾーストマフラーとなるでしょう。
・・・・・・・その6へつづく。・・・・・おやすみなさい。
by moriyamaeg | 2010-02-22 23:34 | マフラー編 | Trackback | Comments(9)
本日担当森山です。

GPZ400Rワンオフマフラーその3は、EXフランジ製作、集合部の溶接組み立てでした。

今回はフロントパイプの曲げ製作です。まず長さ・形状・角度・等々・・ラジエター・カウル・

オイルドレンボルト・オイルフイルター・バンク角・地上高・等々・・すべての事を考えて

フロントパイプ形状を決めます。その形状を曲げ治具にします。

この作業が重要であり、かつ大変です。適当に終わらせると後で必ずしっぺ返しをくらいます。

またパイプ長さですが、長さが決まったら何が何でも・・スペースが無ければとぐろ巻いてでも、

押し込まなければならず・・ネイキッドはよいのですが、レーサーレプリカやV型L型エンジンは、

くねくね曲げて押し込むスペース狭くて大変です。、太いパイプほど時間がかかります。

ちなみにVFR750・VF750・VF1000などは、リアバンクのフロントパイプ製作・取り付けの為に

エンジンを降ろさなければなりません。しかもV型4気筒!量産ならOKですがワンオフマフラーだと

コスト面でも作業面でもつらいです。直列6気筒の6in2in1だと・・・2台分作る感じ・・

何本もマフラー買ったけど自分の好みのものが無いという方は、最初からワンオフマフラーを

作ったほうが安上がりです。・・・・・ただし人並み外れた、こだわりが無ければ作りません。

作り手としては・・つるしのマフラー、ワンオフマフラーどっちでもいいじゃんとか、どこが違うのとか

だと悲しくなっちゃうもんで。

それでは今回の作業です。

これフロントパイプNo4の曲げ治具です。・・・・弓矢ではござらぬぞ!
見るとただの弓ですが・・この形になるまで実は何時間もかかるのです。
床などに置いて、足でふんずけたら・・・・違うものが出来てしまうため必ず
壁にかけております。・・・・・量産型は曲がらぬよう、太いものになってます。


そして、うちの猫たちのトイレで・・・只今そうじ中!!
・・・似ておるが、これがしはマフラー用の曲げ砂でござる。パイプに詰める砂です。
そのむかし散歩中のイクラに・・・うちの猫・・・おしっこされた事あります。・・激怒しました。


これは祭の道具でござる。・・・・まちがいない。


パイプの曲がりを、曲げ治具あてて確認する・・・正確に曲げなくてはならない!
失敗したら、再度新しいパイプに砂詰めしてやり直し!


はじめの曲がりOKです。このNO4のパイプは合計3ヶ所曲げます。


これは2ヶ所目の曲げになるところを、拙者がバーナーで焼いておる図!
寒い時期は楽し仕事であるが、暑い真夏は・・・・・・地獄絵図!あまりの暑さに
塩、舐めながら・・・うそです。


NO4パイプ、無事3ヶ所目も曲がり終えました。このようにして、NO1,NO2,NO3パイプも
曲げていきます。


いらない部分をカット整形してフロントパイプ誕生。写真はNO1とNO4です。このあと
フランジスリーブ溶接したら前方組み立てです。・・・・・まだまだ先は長いです。

GPZ400Rワンオフマフラーその5へつづく。

マフラーを作っているときにふと思うことがあります・・・あと何年で内燃機終わりかなー
生きているうちに終わらないでほしいなー・・・と
by moriyamaeg | 2010-02-22 01:04 | マフラー編 | Trackback | Comments(2)
本日担当森山です。

いやー外は寒すぎ・・・朝、雪降ってましたもんね。はやく春こないかなー・・・・
でも、モリヤマエンジニアリングの工場は冷暖房完備!!今日もぬくぬくの中での作業です。冬でも春。
夏は、窓ガラスが白くなり中が見えないぐらい冷やし込んでおります。・・・・熱い寒いが嫌いとかではなく、
実はできる限り20℃を保ち、かつ除湿して湿度も低目をめざしているためです。・・・そためお肌カサカサ
・・・電気代かかるしエコじゃない・・・ではなぜ?
実は部品のためにエネルギーを使っているのです。0℃と35℃では、金属の大きさが違ってくるのです。
測定時、加工時、組み立て時・・・20℃で低湿度がベスト!!時計の製作、組み立てと同じなのです。
その他、工場には精密部品や、精密機械もあり、これらは特に湿度を嫌います。これらを守ためのコスト
なのです。同じくホコリも嫌います。毎日きれいにお掃除しなければいけません。・・・・これも大変です。
雨の日や、低気圧の日は・・・エンジンは組み立てません、場所によっては湿気を封入してしまいトラブル
からです。フロントフォークやリヤサスもそうです。おなじ組むならカラリと天気の晴れた日がよいのです。

それでは、ワンオフマフラーその3です。今回は、マフラーフランジ系パーツ・・・エンジン排気ポート出口に付くパーツの製作。それと集合部パーツの溶接組み立てです。ハンドメイドは、機械と違い体調に左右されます
楽しくて、やる気満々の時がよいです。・・・・・・ちなみに電話の多い日は、だめです。

フランジです。板材から切り出し穴あけです。センターの穴はこの後、旋盤で37パイ仕上げとなります。


フランジ、フランジスリーブ、エキパイコーン完成。この400Rは、水冷式でマフラー完成後、キャブの
セッティングも行います。その為排気温度も適正なので、この超軽量アルミフランジスリーブを使っているのです。ちなみにサネちゃん号もまったく同じ材質形状です。使用は水冷式のみでベストセッティングが必要条件!
排気量の大きい空冷式でノーセッティングまたはセッティングが薄いと焼けただれ壊れます。・・・よくあるのが、
1100カタナやZ系の社外チタンインチキマフラーがこうなります。チタンも酸化がひどく溶接修理できません
絶対にポン付けは・・・・ありえない。・・・・けちらずセッティングのこと。・・・・インチキマフラーの為セッティングが
でない事もしばしば、そうなると悲惨。・・・・ノーセッティングで、うちのはOKです。その言葉一番キケン!また
フランジが曲がるのではなくて、曲げてしまう素人メカニック・・・排気漏れするとか緩むとか・・・純正品も曲げてしまう恐ろしいメカニック・・・対策はロックナットでワイヤリング!穴が無ければあけるべし。これぞメカニック。
少なかれどレーシングパーツ・・・・薄い、軽いあたりまえ・・・取扱注意!キャブと同じ扱いで作業すべし・・・
全てが、メーカー純正品とは違います。素人メカニック対策で作ると純正品と同じで重くなる。残念。


マフラーフランジAssy。軽いです。


これから集合部の溶接組み立てです。


エキパイ差し込み口溶接、そして2つを溶接する。・・・・仮止め中です。
写真回すの忘れてました。・・・・おとといみたいに、ページ変えると、またやり直しになるかも・・・・・
すみませんが、首を右に90度曲げて見て下さい。・・・・でもフランジは、曲げないでください。


2ペア溶接組み立て完了。


ペアを一つに溶接組み立て!これで集合部の溶接組み立て終了!、
ここまでで全作業の15から20パーセントです。まだまだ先は長いです。・・・


ちょっと集合部の中を写真、撮りました。・・・・・
拙者!接写!しすぎて何かこう、肉眼で見るより・・・魚眼?こんなのギョガンって言いましたっけ。
奥の方にエキパイ4本ささります。そして中央に見えるのがクフ王のピラミッドです。
中の溶接が非常に狭くてやりにくいです。・・・拙者、4こまマンガに見える。

by moriyamaeg | 2010-02-14 05:13 | マフラー編 | Trackback | Comments(2)
本日担当 森山です。

いよいよマフラー製作スタートです。

ワンオフマフラーですが、材質、性能、取り回し、デザイン、機能、その他全ての事を、

まとめて形にします.最も重要なのが、お客様との打ち合わせです。

本当に欲しかったマフラーは、これだ!!となるには、お客様のねらいを知る事と、

製作にあたり、お客様の知らない事を、わかりやすく説明することです。

時には、厚紙で同一スケールのサイレンサーを作り、現車に取り付けいろいろな角度

から見てもらいます。すると最初の意見からかなり変わってきますが、それでよいのです。

平面で見ず、立体で見なくてはいけないのです。他にも山ほど打ち合わせがあります。

大変ですが、完成後に喜んでいただきたい。ただそれだけの為に作り続けております。


実は、ワンオフマフラーは月に1本しか作りません。2本作ると大赤字になるからです。

全てハンドメイド作品で、私の趣味であり、赤字なので、情熱のある方のみ受けております。

その代わり無理難題をきいております。物理的に無理なものはできませんが・・・・・


それでは、GPZ400Rワンオフチタンマフラーレポートのはじまりです。

フロントパイプは32か35か・・・今回は35です。集合方式は4in1です。

本日は、フロントパイプのエンジン接続部と集合部のパーツを製作します。

材料で35パイのチタンパイプ1mm厚3本用意。35かなり軽いです!

モリヤマエンジニアリングのメタルソー切断機は、かなり古い・・・・?

ドイツのメーカーでバンズベーカー社製バルソンローターです。さすがドイツのメーカー

質実剛健、どこかしら昭和の臭いがします。このモデル今でも生産され、この形なのです。

最良の使い心地であればモデルチェンジの必要なしですな。日本のメーカーも見習う

ところあり。儲け儲けの日本のメーカー、何とかならぬものか、・・・

このモーターなんか零戦ぽいところがある。

ほらね。
ちなみに操縦席のところに立つ人・・・・・私の兄です。

バルソン、パイプカット中です。・・・ゴゴゴゴゴゴゴ・・・メカノイズかなりうるさい!

カット終了です。・・・12個のパーツを製作します。長いの1個はスペアです。あれ、耳おかしい。

しかし、質実剛健バルソン!切断面は超きれい!良い仕事してくれます。

その後、治具を使いそれぞれの形に仕上げます。治具は、秘密です。後日公開?・・・

本日ここまで。まだまだ作業はつづく・・・・バルソンしばらくおやすみです。
by moriyamaeg | 2010-02-06 00:02 | マフラー編 | Trackback | Comments(5)
今日、外は雪です。本日担当森山です。ブログ製作加工なかなか慣れずです。

工場の中に入ると・・・忍者、忍者、忍者・・・・


横を見ると・・・忍者、忍者・・・


やばい・・・ここは忍者屋敷!・・・となると拙者・・・まさかの曲者?

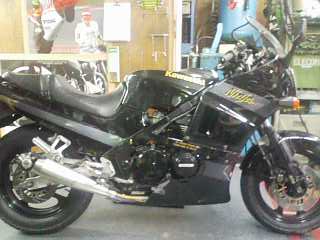

今日の作業は,GPZ400R用ワンオフチタンマフラー製作準備でござる。隣りはRGV250ガンマSP!


この400忍者、エンジン以外、全て超フルメンテナンス済みです。先日のワンオフメインハーネスも

この忍者に装着。フルストックGPZ400Rです。唯一リヤサスのみ生産中止の為、社外品で

しかも特注品、なんとペンスキー!フルアジャスタブルサスペンション・・・すごい。



何年か前に・・・6年位だったかなー・・・レストア時、左側マフラーが生産中止の為、交換出来ずでした。

右側マフラーは新品だが、古い左側マフラーをオーナーずーっと気にしていたのです。

それで今回ノーマルやめてチタン手曲げワンオフマフラ製作となった次第です。


いゃーそれにしても美しいGPZ400Rです。懐かしさと同時に欲しくなるバイクです。


たしか当時アッパーカウルも生産中止の為交換出来ず、オールペイントしました。純正と同じが

テーマでした。たった2枚のNinjaステッカーをリアルに作る為、印刷、シールの素材、色調全て注文

しましたね。当然ながら印刷なので版下代金もあります。世界一高いNinjaステッカーです。

でも世界一幸せなGPZ400Rだと思います。オーナーの忍者魂も世界一ですね。



チタンマフラー、気合い入れて作りますぞ!!!製作の様子は、後日報告致します。お楽しみに。


マフラー完成したらいよいよエンジンフルオーバーホールですね。・・・外観はあまりカスタムせずに

オリジナルをキープしていて欲しいですね。
