本日担当モリヤマです。

SさんのGPZ900Rです。972cc,ヨシムラST-1カム、TMR38MJN仕様!今までKファクトリー製

4-2-1チタンマフラーでした。・・・・軽くて速いマフラーではあったのですが・・・・不等長の

4-2-1特有の排気音が不満なのと、3500rpmあたりの谷が、乗りづらいとのことで今回、

中古ですが、ノジマ製4-1チタンへチェンジ!となりました。・・・音が良く、谷が少ない。

でもこの中古マフラー、サイレンサーがぺっちやんこ・・・それ以外はグッドコンディションでした。

リペアするか、交換するか・・・・・よし、違うサイレンサーにして、ほどよいアップマフラーにしよう。

とのことで、今回の作業となりました。


気になるサイレンサー重量ですが、ノジマ製チタンサイレンサーは1981gでした。




フランスのメーカー、Devil製オーバルチタンサイレンサーは驚異の1340gでした。
なんと641gも軽いではないか。・・・・ しかもサイレンサーバンドはドライカーボン!



位置決めです。・・・なるべく車体に沿わせて転倒時のダメージを小さくします。
オーバルタイプサイレンサーなので空気抵抗も少なくでき、横幅が狭いので転倒時の
ダメージも小さくしやすいのです。



マフラーステーです。Kファクトリー製流用・・・・このままだと長いので。



ちょんぎる。・・・・・・・・・ついでに、ちょい軽量になる。



適当ではありません。この様に角度に合わせて位置決めしております。



位置決め後、ステーの溶接作業です。ビビビビビビィー



ステー溶接完成・・・強度もOK!
その他に、スプリングフック、中間パイプの角度、サイレンサーバンドアタッチメントなど
製作加工してマフラー取り付けました。



マフラー特性が4-2-1と4-1では、全く違う為、セッティング変更です。
まずは、シャシダイナモで空燃比測定、パワー測定していきます。



今回は、ヨシムラ製MJNのTMR38です。スロー系とメインジェットを中心にして
各部セッティングしていきます。・・・・・・もっとMJNのストロー・・種類出して欲しいなー。



スローとメインジェットです。これはミクニTMR用のみ、この他に各JN,NJ,AJ,も揃えてあり、
ケイヒンCR,FCR用。DYNOJET用等々も合わせると、・・・腐るほどあります。・・一財産です。
セッティングする度に必要なので買いそろえてますが・・・・ジェット見るたびに、いくらかかって
いるんだろーと思います。・・・でも計算は、しません。・・・いやになるからです。
JN・・・ジェットニードルが最も種類が多く、しかも高いので困ってます・・・・でも買ってます。



ジャン!!マフラー&キャブレター終了!!この後、実走セッティングいきます。
しびれるいい音質です。音量は決して爆音ではなく、ほどよい音量です。
サイレンサーのアップ具合も程よく、品があります。Sさん、
とりあえず箱根で試し乗りしてきてくださいね。
今回、オイルクラーキャンセルしてエンジンオイルは、ASHにしておきました。さらに
軽いNinjaになってますよ!!


こんな仕事もやってますので、気になる方はモリヤマまでご連絡を!
ただし直管は、お断り致しております。・・あしからず。
by moriyamaeg | 2010-02-27 00:38 | マフラー編 | Trackback | Comments(6)
本日担当森山です。

今日は天気も良く、バイク日和の定休日でしたが、何もせず体の充電してました。

明日からエンジンオーバーホール三昧の日が続きます。・・・・それで充電なのです。

今回のHONDA CB750Fcですが,車検依頼でブレーキ系フルオーバホール、電装系パーツ交換,

油脂類交換、総合点検プログラム、キャブレター不調なので好調にしたい。との依頼・・後にエンジン

原因による不調も発覚・・・・10年位前だと、ひどいCB750Fのエンジンでも完璧にオーバーホール

できたのですが、今では最低限のオーバーホールパーツしか手に入らない・・・・残念です。

しかしエンジンのベースが良ければぎりぎり直せるのです。この最低限のオーバーホールパーツが、

本田技研からまだ買える。・・・80年代のオートバイだということを考えれば幸せなことであり、

これにより今後10年気持ちよく乗れるとなればさらに幸せなことである。

CB750Fz,a,b,cの方々は今回がラストチャンスでしよう。これ以上のパーツが生産中止になれば

オーバーホールの定義が崩れてしまいます。・・・・・ガンバレHONDA乗り!!

別件で只今HONDA CB750K0のエンジンオーバーホール依頼あり・・でも、ろくなパーツないです。

今回、無い物は、作るしかない!フルオリジナルのCB750K0・砂型クランクケースの初期型ですぞ。

CB750FcもCB750K0も、快調で走って頂きたいです。





シリンダーと、シリンダーヘッドです。・・・きれいにカーボン落とし・・・これから加工です。
ブログ始める前から分解してありました。オーバーサイズピストンがセットで欲しかったのですが、
本田技研からだとSTDのピストンリングしか出ません。シリンダーボーリングの為、ずーっとピストン
探してましたが、純正あきらめて社外のワイセコ製ピストンにしました。・・これにてボーリングです。
ヘッドは、純正新品IN,EXバルブ・バルブガイド・オーリング・ステムシール交換とガイド入れ替え
内径リーマ合わせ、シートカット、すりあわせ等々で、40000kmは、一安心です。




今回交換する部品達です。ピストンだけが心残りです。・・MAID IN JAPAN・アート製にしたかった。
でもカムチェーン・テンショナー系・クランクメタル・コンロッドメタル・べアリング・オイルシール・
オーリング・ステムシール・ガイド・バルブ・ガスケット等々・・・・必要な物揃ってよかったです。
なにより今回のオーバーホールエンジンベースが、優秀でよかったです。
クランクや、ミッション系だめなCB750Fだと・・・さらに程度の良い部品またはベースエンジンを、
買ってこなければならないのです。ボロボロだとオーバーホールのお金がさらにかかります。



CB750Fc のシリンダーヘッドASSY!!
これからIN/EXバルブをはずします。



黒いススだらけです。プラグは掃除したてのものです。
かなりの量積もっております。でも殆どのバイクこんなかんじです。
四輪のインジェクション車だと100000km走ってもこんなにはなって無くきれいです。
FCRで市街地走行ばかりしているとこんなものじゃすまないですぞ。
とくにハイオクガソリン車は、注意!
ちなみに、このCB750Fcはフルノーマルで、レギュラーガソリンです。




16VALVE、外して、並べました。単気筒2バルブが、羨まし・・・・2本だけ。楽ちん。




インレットバルブです。・・・よく見ると・・・・何か変です。・・・・
インレット左側バルブには、カーボン付いてませんが。右側バルブには、てんこ盛りです。
・・・・なぜ?・・・
あと、バルブの当たり幅も広くなりすぎて、ガイドとステムのすき間も広くなりすぎて、
どうみてもオーバーホールです。




インテークポートの形で、左右でガスの流れが違う為に起きたものです。
左は、ダイレクトにガスがあたり洗浄効果強く、きれい。右は斜め過ぎてガスの流れが
やや弱い為、洗浄効果弱くきたない。・・・ただそれだけです。
70年代4気筒エンジンの幅が広いこのころは、ストレートポートだとキャブレターの幅も
広くなり、ライダーがニーグリップ出来なくなるので・・・・・キャブレターの幅は狭く、でも
エンジン幅は狭くできず。・・・・・こんなになってしまいました。・・・空冷だとしかたない。
80年代、水冷となってエンジンの幅は狭くなっていきました。GPZ900Rなどは狭い!
しかしNo1/No4ポートはまだ多少斜めずれしています。
88年頃になるとさらに真っ直ぐになっていきました。同時にパワーアップもしています。
ZX10がその代表です。VF750FからVFR750まで・・・Vなのにポート曲がってました。
でもRC30からストレートポートになってます。RC30,すごく良いオートバイでした。



空冷4気筒、センターカムチェーン、・・・ヘッドの幅、キャブレターの幅、ポートの流れ、
でも当時最高の市販車!!DOHC 16VALVEですから。



これは、キャブレターインシュレータです。
エンジン側バンド絞めすぎ・・・・原因はエアー吸ってるから強く絞めたみたい。
形が変わる位絞めてました・・・・・でも・・・・



これじゃー・・・・いくら絞めてもだめです。・・・・・安い部品なのに何故変えぬ・・・




・・・カチカチ・・・ヒビヒビ・・・そして破れ。・・DOHC 16VALVEが泣いておる。




HONDA CB750F に気持ちよく長く乗りたいなら。
とりあえず、今すぐオーバーホールしなくてもラストチャンスです。最低限の
オーバーホールパーツだけでも買っておいてください。・・・絶対です。


今回はCB750Fcでしたが明日は我が身です。みなさんパーツの心配してくださいよー、
カスタムパーツは二の次です。

・・・しばらくエンジンネタつづきそうです。
by moriyamaeg | 2010-02-24 23:11 | エンジン編 | Trackback | Comments(4)

さて何でしょう?


本日担当の伊原です。


早速ですが、これ何でしょう?




チッ




チッ




チッ






答えはこれ!

オーリンズのリザーバータンクステーでした。


通常はサイドカバーの下に付くんですが、この車両はうちの大容量フェンダーレスを装着して、その中にタンクを付けてました。
それが気になっていたオーナーさん、オーバーホールのついでにホース長を変更して移設して下さいとの依頼。ワンオフでステーを製作しました。

これでまた一歩、理想のNINJAに近づきましたね!
by moriyamaeg | 2010-02-23 20:37 | 作り物 | Trackback | Comments(2)
本日担当モリヤマです。

前回はフロントパイプの曲げ加工、製作まででした。今回は、フロントのパーツ組み立て、

中間パイプ製作、組み立て、スプリングフック取り付けいたします。

今日は、ちと疲れてますので・・・駆け足で説明しちゃいます。



NO1,NO4のパイプにフランジスリーブ溶接組み立てしました。の図




NO2,NO3のパイプもフランジスリーブ溶接組み立て完了です。
やはり、弓に見えおるのおー。いやいや、様々な条件クリアした結果の形状!これでよし。




ジャーン!!ついに4本全てを組み立てました。・・・うん、かっこいい。
この部分は、ラジェターやカウルで、まったく見えなくなりますが・・・何か?
でもって泥んこになる場所です。でもチタンは、腐らないのでいいですよ。




長い時間を費やし前方が終わりました、次は後方です。
集合部の後の中間パイプです。差し込み部と曲げパイプをそれぞれ作り、最後に溶接です。
写真は完成してます。・・・・作業に集中してたら途中写真撮るの忘れました。



中間パイプを取り付けると、こうなります。・・・深いバンク角も確保!
この中間パイプ抜けば、オイルフイルター交換できるようになってます。集合部から外すの大変ですから。
また、オイルドレンも問題なく外せるようになってます。




ジャジャン!完成!?
実はこのサイレンサーは・・・・・・紙です。・・・燃えて無くなる。
依頼された形なのですが、問題がないか、作る前に実物確認するのです。




これは、ガマカツの釣り針ではござらぬか。
今回、分割式マフラーなのでジョイント部が抜けないようにフックをつけ、そこにスプリングを張ります。
これはスプリングフックと申します。もちろんチタン製です。




こんな風に、付いてるやつです。




今回は10ヶ所にスプリングフックを付けました。このあと作るサイレンサーに2ヶ所です。
スプリングは、計8本使用します。




ここまでで70パーセント完成です。残るはサイレンサー・取り付けステー・ブラケット等々・・・
今回、軽量もテーマなのでサイレンサーは0.8mm厚チタンにします。もちろん中も全てです。
全体にコンパクトなので、超軽量型フルエキゾーストマフラーとなるでしょう。
・・・・・・・その6へつづく。・・・・・おやすみなさい。
by moriyamaeg | 2010-02-22 23:34 | マフラー編 | Trackback | Comments(9)
本日担当森山です。

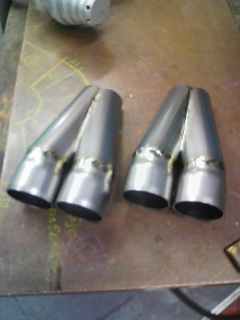

GPZ400Rワンオフマフラーその3は、EXフランジ製作、集合部の溶接組み立てでした。

今回はフロントパイプの曲げ製作です。まず長さ・形状・角度・等々・・ラジエター・カウル・

オイルドレンボルト・オイルフイルター・バンク角・地上高・等々・・すべての事を考えて

フロントパイプ形状を決めます。その形状を曲げ治具にします。

この作業が重要であり、かつ大変です。適当に終わらせると後で必ずしっぺ返しをくらいます。

またパイプ長さですが、長さが決まったら何が何でも・・スペースが無ければとぐろ巻いてでも、

押し込まなければならず・・ネイキッドはよいのですが、レーサーレプリカやV型L型エンジンは、

くねくね曲げて押し込むスペース狭くて大変です。、太いパイプほど時間がかかります。

ちなみにVFR750・VF750・VF1000などは、リアバンクのフロントパイプ製作・取り付けの為に

エンジンを降ろさなければなりません。しかもV型4気筒!量産ならOKですがワンオフマフラーだと

コスト面でも作業面でもつらいです。直列6気筒の6in2in1だと・・・2台分作る感じ・・

何本もマフラー買ったけど自分の好みのものが無いという方は、最初からワンオフマフラーを

作ったほうが安上がりです。・・・・・ただし人並み外れた、こだわりが無ければ作りません。

作り手としては・・つるしのマフラー、ワンオフマフラーどっちでもいいじゃんとか、どこが違うのとか

だと悲しくなっちゃうもんで。

それでは今回の作業です。

これフロントパイプNo4の曲げ治具です。・・・・弓矢ではござらぬぞ!
見るとただの弓ですが・・この形になるまで実は何時間もかかるのです。
床などに置いて、足でふんずけたら・・・・違うものが出来てしまうため必ず
壁にかけております。・・・・・量産型は曲がらぬよう、太いものになってます。


そして、うちの猫たちのトイレで・・・只今そうじ中!!
・・・似ておるが、これがしはマフラー用の曲げ砂でござる。パイプに詰める砂です。
そのむかし散歩中のイクラに・・・うちの猫・・・おしっこされた事あります。・・激怒しました。


これは祭の道具でござる。・・・・まちがいない。


パイプの曲がりを、曲げ治具あてて確認する・・・正確に曲げなくてはならない!
失敗したら、再度新しいパイプに砂詰めしてやり直し!


はじめの曲がりOKです。このNO4のパイプは合計3ヶ所曲げます。


これは2ヶ所目の曲げになるところを、拙者がバーナーで焼いておる図!
寒い時期は楽し仕事であるが、暑い真夏は・・・・・・地獄絵図!あまりの暑さに
塩、舐めながら・・・うそです。


NO4パイプ、無事3ヶ所目も曲がり終えました。このようにして、NO1,NO2,NO3パイプも
曲げていきます。


いらない部分をカット整形してフロントパイプ誕生。写真はNO1とNO4です。このあと
フランジスリーブ溶接したら前方組み立てです。・・・・・まだまだ先は長いです。

GPZ400Rワンオフマフラーその5へつづく。

マフラーを作っているときにふと思うことがあります・・・あと何年で内燃機終わりかなー
生きているうちに終わらないでほしいなー・・・と
by moriyamaeg | 2010-02-22 01:04 | マフラー編 | Trackback | Comments(2)

RGVの悲劇

本日担当モリヤマです。
1月18日、第三週目木曜日・・・定休日の出来事です。

昨日17日は、あまりの寒さで伊豆Uターンツーリングでしたが、

今日は、普通自動二輪免許取り立ての、ミツキが学校休みなので、お出かけです。

血と汗のアルバイトで最近買った、自慢のRGVガンマ250SP最終型!!

乗りたくて仕方ないようです。行き先は、あこがれの高速道路。

このミツキ2才8ヶ月からバイクに乗り初め、QR50,MonkyBAJA,KX65,NSR50と乗り継ぎ

原付取ってからNS50F・・・・走る。曲がる。止まる。のキャリアは長いのですが、

公道では経験不足まだまだ危険な走りそのものです。

今回、くねくねの首都高速か、直線の第三京浜どっちにする?と聞いたところ、初めてなので

直線の第三京浜!・・・・・・いざ出発!



よおー!左ミラー、上向いてんぞー!・・・公道仕様はミラー付いてんからなー!



店を出て30分後、第三京浜川崎の手前・・・・・交通機動隊の方々にパイロン立てて
いただき・・・・事故・・・・



ガードレールの内側に・・・うなだれるミツキ・・・・・あーやっちまった、いたた・・・・



もどって、バイクを見てもキズひとつ無し・・・・・何・・・・
仕事忙しい中、サネちゃんレッカーありがとうございました。通常レッカー業務してないのに
すみませんでした。ほんとうに助かりました。



実は追い越し車線で、パワーバンドフル加速中・・エンジンブローでエンジンロック
危なかった・・・クランクロックならクラッチきればよし。ミッションロックしたらクラッチ
切っても意味がないので・・テールスライド頑張りながら逃げ場をさがすべし。
コーナーバンク中なら、まちがいなく転倒!運まかせとなる。
アホ、ミツキ・・・ゆるやかな右コーナーなのにテールスライド頑張りながら逃げ場さがしを
選択。・・・・・クラッチきることを知らなかったらしい。
2スト怖いです。

俺のピカピカRGV・・・何が壊れたんだー・・・幾らかかるんだー
2ストオイルもミッションオイルも問題ないし・・・・・気になって寝られないので、
店に着くなり、その場で、ツナギも着たまま分解点検作業始めてます。
俺のせい?バイクのせい?


エンジン下ろす勢いです。ミッション、クラッチは問題なし。
プラグ問題なし。排気ポートよりシリンダー&ピストンを確認する・・問題なし。


オイル切れによる焼き付きもないし、デトネーションもない。
ピストン系と、特にクランクはRGVガンマ250は弱いので交換する予定ではあった
ので、シリンダーが死んでないのは、よかった。でも予定よりだいぶ早い交換です。


クランクベアリングブローが原因です。・・・正回転ロック、逆回転渋く回る
今回バッチリフルオーバーホールで部品代25万かけます。・・・工賃・・どうする?・・
YAMAHAでなくてよかった。YAMAHAは部品かなり高いです。
あと、足まわり、ブレーキそのた全部なおすべ。なんだかんだ生産中止になる前に
一気にメンテ!75万円位だな。・・・ミツキ17才、がんばれ!!

クランクベアリングブローは乗らない時期が長すぎた2ストによくあることです。
クランク、ベアリングの結露などで直接錆びてしまうのです。
ひどいものは、エンジンをかけるとゴーゴー音がしてわりと早めに死にます。
エンジンの走行距離はあまり関係ないです。またちょい乗りのエンジンもエンジン内が
かけ始めの結露蓄積で錆びます。たまには長く乗って水分をとばす必要があります。
今回のエンジンも錆びてしまったもので、通常走行だと意外と長く走れます。しかし
高負荷で高回転だと一気に壊れます。かなりのエネルギーなのでひどく壊れます。
NSR250,RZ250,R1Z,で錆びによるクランクベアリングブローしたエンジンオーバーホールした事があります。みなさんも錆びに注意しましよう。
きよう、おとうさん、いろいろあって楽しかったよ。おやすみ。だって・・・やっぱりやつはアホだ。
by moriyamaeg | 2010-02-20 05:05 | 小ネタ編 | Trackback | Comments(6)

寒すぎ、ツーリング

本日担当森山です。
2月17日は定休日なので伊豆でも行きますかと、常連Nちゃんに誘われ・・・
この寒空のなか・・・と思いつつ・・・行きますか!!
少々距離があるので、16日の夜整備しました。各部ねじの緩み点検、各作動部グリスアップ、
エンジンオイル、オイルフイルター交換、チェーン給油、タイヤエアー調整、バッテリー充電
等々・・・一ヶ月に1回多くて2回しか乗らないドカ999なので・・・乗る前は、各部チェックしないと
いけないのです。

先に時間のかかるオイルを抜き、バッテリー充電セットします。その間各部チェック
、ねじのゆるみ点検、各作動部のグリスアップをおこないます。


チェーンのあそびを調整し、給油します。走行200kmから400kmで給油します。


タイヤのエアー調整です。自分の999は今回F/2.3,R/2.4としました。


エンジンオイルは、お気に入りのASHです。このオイルなかなかの優れもので、すべて
満足してます。粘度の種類も豊富なので各エンジンにあわせた粘度調節できます。


ASHオイル充填中!!やっぱり新しいオイルは気持ちいい!!


メンテナンス、完了。ピカピカ999!・・・・やべ、あした朝早いです、はやく寝なきゃ・・・


17日は定休日・・・西湘バイパスきたものの・・・手が、ちぎれんばかりの寒さ・・バイクいない。
Nちゃんあまりの寒さにギブ・・・・伊豆までもたず、ここでUターンしました。
やっぱ45過ぎには、つらい2月です。また暖かくなったらいきましょう。

by moriyamaeg | 2010-02-18 22:48 | 小ネタ編 | Trackback | Comments(0)

半・ワンオフステップ


今日の担当は伊原です。


転倒で壊れてしまったツキギさんのGPZ900R用B/Sの修理です。ベースプレートとステッププレートがツーピースですので、転倒によりステッププレート側が曲がってしまいました。ベースの方は無事でしたので、ステップ側とペダルをワンオフで一新しました。

お客様のご要望は

  ・ステップバーを10ミリ下げる
  ・がっちりしたヒールガード(カカトが引っかかる&サイドカバーに傷がつく)
  ・ペダルにベアリングを入れる
  ・軽量でかっこよく

元のステップです。曲がっていましたが、採寸のために曲げ伸ばしました。


採寸・設計が終われば、平板から削りだしです。下の2枚が作りかけのプレートとペダルです。





横フライスもあります。僕はこっちの方が好きで、おじいちゃんですが大活躍です

















もちろん縦もつかいます。肉抜きなどはこっちが早いです。








うちのNC旋盤・・・じゃなくて物江くんです。図面を渡せばその通りにカラーなど作ってくれます。このステップのカラー類も製作してもらいました。


記事にするとアッサリですが、何度も仮組や試行錯誤をくりかえして・・・・

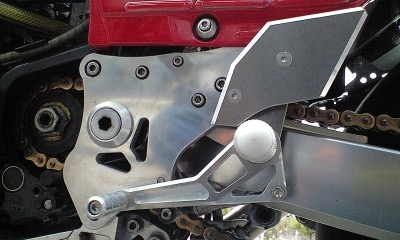

          できました!ブレーキ側です。


            チェンジ側です。


足に当たる部分はナイフエッジに仕上げてあります。やっぱり大きめのベアリングを入れると操作感がいいですね!



今回は予算の関係でリンクなどの変更はできませんでしたが、前回の質実剛健タンデムや今回の軽量・改良タイプなど、なんでもご要望にお応えしますよー!
by moriyamaeg | 2010-02-16 00:25 | 作り物 | Trackback | Comments(3)

Z1000R1

本日担当モリヤマエンジニアリング代表 森山です。

長年のお付き合い、Oさん号!・・・めちゃめちゃ渋い!!ライムの王様Z1000R1!

カワサキ市販レーサーZ1000S1・・・1981,1982年AMAスーパーバイクにてエディ・ローソン

操るチャンピオンマシン、ゼッケン21・・・いやーかっこいい。ちなみにZ1000Jベースでした。

この1981年チャンピオンを記念してZ1000R1が発売されました。通称ローソン・レプリカ!

OさんのZ100R1には、Z1000S1のパーツがあちらこちらに装着されています。それで

通称Z1000S1Rとよばれます。・・・・みんなライムグリーンで、SだのRだの1だのややこしい。

実は私も、このバイクが大好きです。・・・・・・・空冷ならZ1000R,水冷ならGPZ900R。



ライムグリーンがよく似合う!チャンピオンマシンだからなお良しで、


キヤリパーサポートもワンオフです。ゼッケン21と同じのが欲しいとのことで作りました。


エンジンもフルオーバーホール、クランクからクランクケース、シリンダーAssy、クラッチAssy,
カム、バルブ系全て、オイlルポンプ、セル系、ミッシヨンその他全部、新品です。
古いパーツは、ツインプラグヘッドのみオーバーホールして再使用。パーツ代やばい!
オーバーホールというよりも、新品部品で組み立てたエンジンといったところです。
そのかいあって、今でも絶好調!!このエンジン10年前に作業して現在20000マイル走行!!


このカバーでこそS1!!内部はSTD、改造してS1カバー装着しました。製作は大変ですがこれ
でなくては・・・・・・。このS1カバーは、モリヤマエンジニアリング製で砂型鋳造品!!リアル!!


ヘッドですがツインプラグヘッドこれもS1と同じ。・・・・・かなりOさん、マニアです。

ダイマグ、リアディスク・・・マニアには、よだれもの・・・かっこいい。

by moriyamaeg | 2010-02-15 02:56 | エンジン編 | Trackback | Comments(2)
本日担当森山です。

いやー外は寒すぎ・・・朝、雪降ってましたもんね。はやく春こないかなー・・・・
でも、モリヤマエンジニアリングの工場は冷暖房完備!!今日もぬくぬくの中での作業です。冬でも春。
夏は、窓ガラスが白くなり中が見えないぐらい冷やし込んでおります。・・・・熱い寒いが嫌いとかではなく、
実はできる限り20℃を保ち、かつ除湿して湿度も低目をめざしているためです。・・・そためお肌カサカサ
・・・電気代かかるしエコじゃない・・・ではなぜ?
実は部品のためにエネルギーを使っているのです。0℃と35℃では、金属の大きさが違ってくるのです。
測定時、加工時、組み立て時・・・20℃で低湿度がベスト!!時計の製作、組み立てと同じなのです。
その他、工場には精密部品や、精密機械もあり、これらは特に湿度を嫌います。これらを守ためのコスト
なのです。同じくホコリも嫌います。毎日きれいにお掃除しなければいけません。・・・・これも大変です。
雨の日や、低気圧の日は・・・エンジンは組み立てません、場所によっては湿気を封入してしまいトラブル
からです。フロントフォークやリヤサスもそうです。おなじ組むならカラリと天気の晴れた日がよいのです。

それでは、ワンオフマフラーその3です。今回は、マフラーフランジ系パーツ・・・エンジン排気ポート出口に付くパーツの製作。それと集合部パーツの溶接組み立てです。ハンドメイドは、機械と違い体調に左右されます
楽しくて、やる気満々の時がよいです。・・・・・・ちなみに電話の多い日は、だめです。

フランジです。板材から切り出し穴あけです。センターの穴はこの後、旋盤で37パイ仕上げとなります。


フランジ、フランジスリーブ、エキパイコーン完成。この400Rは、水冷式でマフラー完成後、キャブの
セッティングも行います。その為排気温度も適正なので、この超軽量アルミフランジスリーブを使っているのです。ちなみにサネちゃん号もまったく同じ材質形状です。使用は水冷式のみでベストセッティングが必要条件!
排気量の大きい空冷式でノーセッティングまたはセッティングが薄いと焼けただれ壊れます。・・・よくあるのが、
1100カタナやZ系の社外チタンインチキマフラーがこうなります。チタンも酸化がひどく溶接修理できません
絶対にポン付けは・・・・ありえない。・・・・けちらずセッティングのこと。・・・・インチキマフラーの為セッティングが
でない事もしばしば、そうなると悲惨。・・・・ノーセッティングで、うちのはOKです。その言葉一番キケン!また
フランジが曲がるのではなくて、曲げてしまう素人メカニック・・・排気漏れするとか緩むとか・・・純正品も曲げてしまう恐ろしいメカニック・・・対策はロックナットでワイヤリング!穴が無ければあけるべし。これぞメカニック。
少なかれどレーシングパーツ・・・・薄い、軽いあたりまえ・・・取扱注意!キャブと同じ扱いで作業すべし・・・
全てが、メーカー純正品とは違います。素人メカニック対策で作ると純正品と同じで重くなる。残念。


マフラーフランジAssy。軽いです。


これから集合部の溶接組み立てです。


エキパイ差し込み口溶接、そして2つを溶接する。・・・・仮止め中です。
写真回すの忘れてました。・・・・おとといみたいに、ページ変えると、またやり直しになるかも・・・・・
すみませんが、首を右に90度曲げて見て下さい。・・・・でもフランジは、曲げないでください。


2ペア溶接組み立て完了。


ペアを一つに溶接組み立て!これで集合部の溶接組み立て終了!、
ここまでで全作業の15から20パーセントです。まだまだ先は長いです。・・・


ちょっと集合部の中を写真、撮りました。・・・・・
拙者!接写!しすぎて何かこう、肉眼で見るより・・・魚眼?こんなのギョガンって言いましたっけ。
奥の方にエキパイ4本ささります。そして中央に見えるのがクフ王のピラミッドです。
中の溶接が非常に狭くてやりにくいです。・・・拙者、4こまマンガに見える。

by moriyamaeg | 2010-02-14 05:13 | マフラー編 | Trackback | Comments(2)

モリヤマエンジニアリングの日常を投稿してます


by moriyamaeg
