森山です。

前回で腰下完了し、今回は、腰上組み立て調整です。
各パーツの組み立て前下準備が最も時間を要します。
これがなければメーカー工数で出来るのですが・・・
やらない訳にはいかないのです。
・・・古いものほど大変で、分解組み立てよりはるかに時間がかかる。

GPZ900R エンジンオーバーホール その5・・・最終回です。

1024ピストンです。ピストントップは専用形状に仕上げており、
もちろん重量も全てそろえてあるSPLです。・・・毎回やってますが・・


ピストン組み付け完了の図。・・・ここまでくれば後は早いでござる。


シリンダー組み付けの図。・・・今回はSSTを使いました。無くても組めます。
SSTが、使えるエンジンと使えないエンジンがあります。シリンダーピッチが狭いと
使えません。・・・当然使えた方が作業が早いです。


シリンダー組み付け、完了。シリンダーの丸い穴4箇所から冷却水が流れ込みます。
穴から見えているのが、シリンダーライナーです。忍者は、ウェットライナータイプ!
このライナーは全く錆びてません!LLCを定期的に交換しているからです。
錆びだらけの忍者が、多い中・・・・すばらしいことです。
LLCは、2年毎で必ず交換してください。・・・・特にウェットライナーの忍者は、重要項目!


シリンダーヘッドを載せました。
後方よりの図。カムトンネルの鋳肌面均し部分です。凸凹を平らにしてあります。


前方よりの図。こちらも均しました。・・・・今回、この凸凹を平らに均すのと、エンジンを、
サンドブラスト後、耐熱1000でペイントするのがKさんの楽しみでした。


カムです。   左が今まで使ったヨシムラST-1カムで、右が今回使うヨーロッパカム
です。・・・ヨシムラカムもIN側焼きつきで交換です。低中回転のトルクを出す為に、
ヨーロッパカムにしました。・・・国内カムだと高回転がトルク無いのでパスです。



カム組み付け、各部調整完了の図。この後ヘッドカバーを装着して完成です。


当然、純正バカ・テンショナーAssyはやめて、・・・転ばぬ先の杖です。
・・・・マニュアルカムテンショナーNEWバージョン装着しました!!!!!
これで、忍者の泣き所の、カムチェーン対策万全です。
マニュアルカムテンショナーは、小さな縁の下の力持ちでござる。


エンジン完成!・・・感無量でござる。新車からトータル80000km走行。
2回目のオーバーホールです!
これからまた全快で走れますね。Kさん、最高な日々を堪能してください。
次回は、10年後、120000km~130000km走行で、オーバーホールでござる。
10年後・・・拙者、まだ現役で働いておると思われますが・・・


この後、車体に搭載です。


1024エンジンフルオーバーホールは、最終回。
めざせ!全快200000kmですね。
by moriyamaeg | 2010-06-30 02:48 | エンジン編 | Trackback | Comments(8)
拙者です。

GPZ900R エンジンオーバーホール その4でござる。



ミツション、クランク、その他メンテナンス終了しまして、クランクケースに
組み付けました。・・・中身も良し!外観も良し!・・・よいエンジンです。



チェンジ・リターンスプリングです。今回は、ブルーでござった。・・・・・残念でしたぁー。
このペイントは、赤が大当たりです。・・・・
いろいろな色がありまして、12色あります。気分で塗り分けてます。・・・うそです。
車種や、バネレートにより塗り分ける事が多いです。



クラツチ板は、FCCの強化クラッチです。1024とした前回採用のクラッチKITで、
今回も同じものに交換です。
左が40000km走行のやれたもの、右が新品。



ジェネレータチェーン廻り、クラッチ廻り組み付け、完了です。



ザ!オイルポンプ!   GPZ900R用とZZR1100用です。
ちなみに、ZZR1100/1200・ZRX1100/1200・・・全て同じものです。
ZZR1100用がGPZ900R用より吐出量多いです。・・・ので今回採用しました。



10年前のオーバーホール時・・・2000年に交換した、
GPZ900Rのノーマルオイルポンプです。・・・作りが非常に良い。
製作したメーカーのマークに注目。・・・・鷹か鷲のマークでござる。ショッカーのマーク?



今回、2010年に購入した、
ZZR1100のオイルポンプ・・・鋳肌がきたない。・・・・そればかりか・・・
製作したメーカーのマークは、・・・・何これマーク・・・あやしい。



非常にあやしいので、内部確認の為、分解点検です。



2000年購入のGPZ900Rポンプ内部の切削面です。・・・丁寧な仕事です。合格!



2010年購入のZZR1100ポンプ内部の切削面です。・・・荒すぎです。残念!
景気が悪くなると必ずこうなります。・・・海外生産でしようか?
maide in japanの作りではない!大丈夫か!kawasaki
純正部品の値段も最近、かなり高くなり・・・・そしてこのざま!です。
見えない所で手を抜き・・・値段は高く・・・ありえない。



気を取り直して比較です。上が900下が1100です。
オイルクーラーポンプは同じです。潤滑ポンプは1100の方が幅広で吐出量多いです。


本日、ここまで。つづく。
by moriyamaeg | 2010-06-27 00:34 | エンジン編 | Trackback | Comments(2)
森山です。

ZRX1100エンジンチューニング。
1109仕様です。

その昔、拙者愛用のオートバイでしたが、Kaさんにドナドナでした。
まんべんなく手をいれて、なかなかの優れもののZRXでした。
今更ながら・・・・売るんじゃなかった・・・・新車から3500km
乗っただけでした。・・・今回、当時のままの姿で登場!
現在18000km・・・モアパワーとのことで、
今回はエンジンチューンでの入庫です。

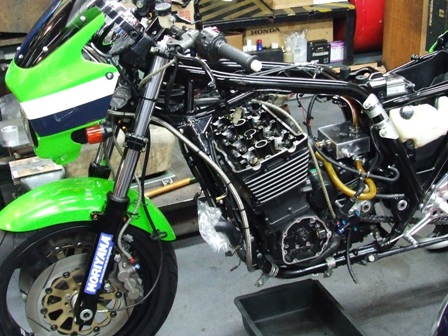

kawasaki S1 カラーのモリヤマEGコンプリート・・・かっこいい・・・・・返して欲しい。
なつかしのワンオフ、バックステップ・・・・返して。



アッパーカウルは、フレームマウントで、しかもカウルの中にオイルクーラー内蔵!
ワンオフで、製作に1週間もかけたSPL・・・・モノコック構造の超軽量マウントステー!


後日紹介します。
by moriyamaeg | 2010-06-26 02:27 | エンジン編 | Trackback | Comments(4)
森山です。


忍者に限らずエンジンフルオーバーホールはかなりのコストが掛かります。
オーバーホールしないで、乗り換えたほうがいいのでは・・・しかし・・
乗り換えても新型はいやだ!、欲しいオートバイは旧車!程度がいまいちの中古しかない!
それなら、このオートバイをフルオーバーホールして乗りたい!
その決意の時にフルオーバーホールが始まります。

Kさんの、GPZ900R エンジンオーバーホール その3です。
原動機部分はセオリー通りのオーバーホール。ZX10クランク、コンロッド系も40000kmの
時に新品で装着しており、まだまだ使えます。新車から一度も交換してない部分がターゲット
です。重点的に点検・測定します。今回やばい部分はミッション&クラッチ系です。
1回目のオーバーホールより2回目のオーバーホールのほうが交換部品コスト掛かりますね。



シリンダーヘッド加工&ペイント後の組み立てです。
バルブ、バルブスプリング、ロッカーアーム他・・・全て新品に交換です。
気持ちいいメンテナンス内容です。・・・長く気持ちよく乗る為のコストです。


ミッションオーバーホールです。駄目なパーツ、永くないパーツ交換します。
さすがに新車から80000km走破だとグラグラです。これから先50000km走破するには
交換すべきパーツありますねー。もちろん交換します。


ミッション・インプット側、ミッション・アウトプット側オーバーホール完了!



シフトドラム、シフトフォーク他オーバーホールです。点検測定し、パーツ交換、メンテします。
シフトフォーク焼きつき・・・・・クラッチの切れと、乗り方、オイル管理が鍵です。


エンジンバランサーのオーバーホールです。エンジン回転の2倍で回転してます。
エンジン11500rpmの時・・・23000rpm!・・・オイル管理重要です。
しっかりとメンテナンスします。


ロアケース組み立てです。シフト系・バランサー系装着します。


ジェネレーターシャフト系・スターターワンウェイクラッチ系のオーバーホールです。
この先、永くないパーツや、既に終わっているパーツを交換します。


アッパーケース組み立てです。ジェネレーターシャフト・ワンウェイ系装着します。
ペイントしてあるので傷つかないように慎重に作業です。


古いコンロッドメタルです。当たりの強い所がありますが・・・まだ焼き付きではない。
40000km走破にしては、よしですが、今後メタルの痛みは進行してゆくので交換です。


こちら新品コンロッドメタルです。


ZX10クランク・コンロッドなので、当然コンロッドボルトもZX10用。
ボルトの伸びによるトルク管理の為・・・再使用禁止・・・毎回新品交換です。


クランク系メンテナンス中です。


コンロッドボルトの伸びを、コンロッドボルトゲージにて計測中。
締めれば伸びます。規定の伸びの所まで締めます。


本日ここまで、その4へつづく。
by moriyamaeg | 2010-06-25 02:54 | エンジン編 | Trackback | Comments(2)
森山です。

ゼファー750のピストンです。走行18000km位・・・・
東北道で死んだらしいです。・・・・宮城あたりでパワーダウン!だましだましで
横浜まで走り貫き・・・・オシャカです。
走れたから乗ってきましたよ!・・・・・知らぬが仏です。
ブローバイからオイルばしばし吹いて・・・オイル残量も少なく・・・おそるべしです。



新品のオーバーサイズピストンです。シリンダーヘッド・シリンダー・コンロッド・
ピストン・その他関連部品も交換修理です。・・・痛い出費です。いや、いい薬です。


オイル交換サイクル・・・決めてない・・・気が向いたら?
オイルの銘柄・・・薦められたもの・・・良い物は高い・・・悪い物は?安くて良い。
乗り方は・・・なにしろ回す・・・やたらひっぱりまわす!
ひどい扱いですが、今回のエンジンブローの原因は、これだけではないようです。

燃料系トラブルがまえまえからあり・・・直ぐに修理せず・・・まあ一応走れたから
そのまま1年間位、走り回っていました。・・・GASが薄いまま・・・エアーフィルターの
スポンジがバックファイヤーで燃えていました・・・
早い時期にタンク、コック、キャブレター等のメンテナンスしておけば防げたのに
今回、完全にピストンの棚落ちです。・・・しかも
ブローしてから長距離走行したので、ヘッド・シリンダー・コンロッドまでもが
死んでしまい・・・残念。
この、火の玉ゼファー750、きれいで程度もいいバイクでしたので、
捨てずに修理しました。・・・・今後は、すべてにおいて、いたわってください。
また、メンテナンスサイクル大切ですよ。

若人よ!
もう少し興味をもって、オートバイのメカニズムを知って欲しい!です。・・・ヨロシクです。


次回は、マジェスティー250の悲劇です。お楽しみに!
by moriyamaeg | 2010-06-22 23:40 | エンジン編 | Trackback | Comments(2)
森山です。

2010年2月9日投稿のGPZ900R エンジンフルオーバーホールその1
のつづきです。
分解点検・部品発注・加工・エンジン耐熱1000ペイント・組み立て・調整まで
作業スタートして約4ヶ月かかりました。・・・いろいろな待ち時間などあったりで
非常に時間が掛かりました。
ZX10クランク、SOHC75mmピストンの1024cc仕様エンジンです。
現在は、慣らしも終わり元気に走ってます。

分解点検、部品確保、エンジン加工まで終了してから
エンジンを耐熱1000というペイントしました。丈夫なペイントらしいですが、
驚くほど、高額でした。・・・・いいものはやはり高い。
・・・・これから耐久テストです。・・・結果は何年か後に報告します。

耐熱1000ペイント終了したエンジンパーツです。

クラッチカバーです。純正は艶あり黒のペイントですが、耐熱1000は、半艶の黒です。

オーナーのKさんこだわりの、カムトンネル部です。
鋳物の型ずれで段差がありました。それをベルトサンダーとやすり掛けできれいに均し
ました。ペイントでさらにきれいになりました。


これから交換するパーツの山です。長く乗る為の必要最低限の部品ですが、
さすがに走行80000kmのエンジンオーバーホールともなると大変です。


シリンダーヘッド・・・フルメンテナンスです。
前回は、ヨシムラST-1カムでしたが、今回は、低・中速のトルクアップの為、
ヨーロッパ仕様のカムシャフトとバルブスプリングに交換です。
もちろんバルブ、バルブガイド、ロッカーアーム等等も全て交換します。


その3へつづく。
by moriyamaeg | 2010-06-22 01:00 | エンジン編 | Trackback | Comments(4)

RSV4 FACTORY

伊原です。

先日、バイカーズステーションの編集長がアプリリアのニューモデルで来店されました!

いや~、カッコイイですなー!RSV4 FACTORYです。発表された時からすごく気になっていた一台です。





早速パワーチェックです。
回転数も計測するため、カウルを外して点火の配線にコードをつないでおります。














戦闘機の垂直尾翼みたいですね。直安良くなるのかな?






→測定中・・・・・














←編集長「何とってるんだ!」
伊原「へへ、いやちょっと・・・」
怒られました(笑)

冗談です。測定結果はバイカーズステーションにて!!










最後に試乗させていただきました。今回の車両は日本仕様でした。
公道メインなら、国産SSよりも外車のほうが面白い!というのが最近の僕の意見です。
詳しくはバイカーズステーションでプロの文章を読んでください。
「近所の書店は置いてない!!」というあなた!定期購読も受付してますよー!
by moriyamaeg | 2010-06-20 23:30 | 小ネタ編 | Trackback | Comments(0)
こんばんは、伊原です。



だいぶ前ですが、ワンオフで製作したチェーンガードです。

社外のスイングアームを装着しているため、チェーンガードがついていませんでした。
二人乗りで車検通したいけど、ちゃんと装着できるチェーンガードがない!との事で依頼を受けました。




車種問わず製作いたしますよー。
by moriyamaeg | 2010-06-18 23:34 | 作り物 | Trackback | Comments(0)

米屋・・・ジブリ

森山です。

野暮な用事で・・・野暮用。

横浜へ行ってきました。


  ・・・・・見上げると・・・・そこには、ランドマーク










 腹も減り・・・・・見上げると・・・・・そこには、レトロな精米機。

・・・・腹が減り過ぎてランドマークが精米機に見えた訳ではござらぬ。







ここは、
おしゃれな異国情緒・・・・な町並み。





ふと、振り返ると・・・・・・





      ・・・・・えぇー!!!えぇー!!!
神社の横に精米所・・・しかも名前が、こめや!・・・・もろ、昭和!なんでぇー





横を見ると・・・・・・・極めつけ!鉄の塊ポスト・・・・ほぼ、ジブリの世界である。
しかも現役。




元町の、こめやさんの中にある精米機っす。・・・かなり古いっす。・・・これもジブリってます。
しかも、現役。

実は米屋さんで、こめやさんです。ここで、おいしおにぎりを食べれます。
お持ち帰りもできます。中は精米機と食事スペースとなってました。
こめやの、おにぎりは、かなりおいしかったですよ。




店に帰ってCB750K0のエンジン分解してたら・・・・・・・・・・・これまたジブリ。
レトロな作りで・・・今日は、精米機のようなOHCエンジンに見えてしかたない・・・

by moriyamaeg | 2010-06-18 01:45 | 小ネタ編 | Trackback | Comments(2)
森山です。

いよいよラストスパートの作業です。
なにがなにでも間に合わせるぞー!


各ケーブル、パイピング、完成!
なんでこんなにいっぱいあるかなー・・・・RGVのケーブルとパイピングは全部交換すると
やばいです。・・・多すぎです。



キャブオーバーホール・・・交換するパーツです。・・・こちらは普通の量です。



まず分解して・・・ピカピカに清掃・・・丁寧に部品交換・・・・シビアに調整・・・


油面調整です。・・・水準器にて水平確認・・・


油面測定・・・基準値に合わせます。


ツインキャブの命・・・リンケージのオーバーホールしました。・・・・がたの無いように。
同調命!


ボックスに組み付けます。・・・各ホース、ゴム部品を、全て新品にします。
このキャブ廻りは、最高です。スズキとは思えない作りです。・・・ホンダ以上です。


そのころミツキは、錆びたスガヤチャンバーのペイントが終わり・・・・・
あまりの錆びのしつこさに疲れ果てて・・・・・


・・・・死んでいる。
よぉー、ミツキ、死んでんと、一生終わんねーぞ・・・・



前の晩からお手伝い・・・クリーナーボックスのパーツ交換その他もろもろ・・・
パーツリストをチェックし、丁寧に作業してます。・・・終わり良ければ全て良し!・・・ちがうぞぉー
眠いのもむりもない。・・・拙者も眠いでござる。


完成まであとすこし・・・
それにしてもこのパイピング・・・・ただものではない。

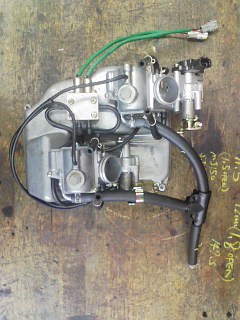

キャブ、ボックスも無事完成です。



2ストオイルのエアー抜きです。オイルポンプ吐出も電子制御の為・・・パイピングだらけ
エアー抜きに注射器まで必要とは・・・・あっち抜いて、こっち抜いて、そっち抜いて・・・
面倒ですが・・・しくじると焼き付きです。



いよいよチャンバー取り付けて・・・・サイレンサー付けて終わりです。
サイレンサー。サイレンサー。
おぅー!枕にして寝てやがる!・・・昼なのか夜なのか・・・もうわからない。



完成です。ミツションオイルと冷却水入れて、カウル付けて・・・
やったー!終わったぞー!


完成してニコニコです。このあと第三京浜までNちゃんと走りに行きました。
シェイクダウンです。


次の日の、ミーティングに間に合いよかった。・・・慣らしでしたが楽しそう。


残す作業は、フォーク、ステム、スイングアーム、リアサス、リアリンクのオーバーホール
です。・・・後日作業しますので、またレーポートします。

RGVガンマ250SP復活日記・・・・またいつか・・・
by moriyamaeg | 2010-06-16 03:50 | エンジン編 | Trackback | Comments(4)
