森山です。


左新品、右旧のメインハーネスでござる。
・・・・配線の束ですが、生産中止となると・・・単品製作は出来ますが・・・コスト的に大変です。
純正で入手できるうちに買いそろえていた方が良いですなっ。


装着致します。


フロント廻り配線を、綺麗にまとめ中・・・・
アッパーカウル内のサブハーネス交換し社外品各配線まとめ・・・
調子の悪い各スイッチ類も交換致し・・・


バッテリー廻り配線も、綺麗にまとめ中・・・・


時間掛かりましたなぁ~。
「やっほー!完成!」・・・・最初に比べますと超スッキリでござる。・・・これが普通です!


バッテリー付近も、これでトラブルも防止できまする~♪・・・が・・・
ステンレス製のバッテリーケースは大変な事になる前に、純正の樹脂ケースに戻してくだされ。
今回、ハーネス交換と適当な配線処理を綺麗にまとめたのですが・・・
やはり電装部品装着時にこそ綺麗な配線処理をいたすべきですぞ!

メインハーネス交換・・・・たこ足配線っ。・・・・これにておしまい。
by moriyamaeg | 2013-07-28 23:00 | 整備編 | Trackback | Comments(0)
森山です。
久しぶりでござります。・・・ここ数日、忙しくブログアップできませんでした~。
本日は、GPZ900Rの「メインハーネス交換・・・・たこ足配線っ。その2」でござる。

さて、始めますか。・・・・この配線やりたくない~っ。・・・が、仕事でござるっ。


純正のカプラーは問題なしで外し・・・わけのわからない配線やギボシ等には必ず・・・
目印をいたしてから・・・外します。


メインハーネスを車体から外します。・・・・
しかし車体側には無数の配線がごちゃごちゃと残っておりまする。


シート下のメインハーネスも外しますが・・・・他の社外配線がこりゃまた絡んでおりまするっ。
同じく目印をいたしてから外します。

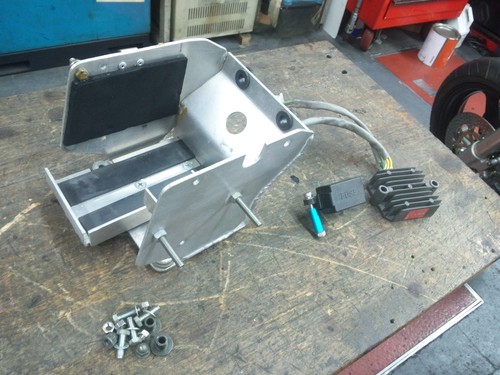

バッテリーケースが社外品のステンレス製です。・・・各部エッジがござり・・・配線も密集し
配線が絡むと被覆が破れ必ずショートいたします。(最悪は火災でござる。)・・・
+端子とステンレスケースの距離も近く非常に危険です。
・・・忍者用ステンレス製バッテリーケースにメリット無しっ!
・・・純正の樹脂製にもどすべきですなっ。(重量も軽いしTOOLスペースもあるし・・)


古いメインハーネス摘出でござる。


新品メインハーネス&その他の電装品も交換致します。
・・・ゴチャゴチャの社外部品の各配線も綺麗にまとめ・・・装着致します。


後付けの社外部品の配線です。・・・
数も多く、取り廻しも長さも適当なので・・・まずは、整理整頓いたし・・・
・・・配線を綺麗に加工致し、取り廻しもベストにいたしますっ。


「くぅ~。以外と時間が掛かりますなぁ~。」
この半分の量なら良いのですが・・・・


「ぶぃ~っ。」


まとめます!


スッキリいたし、整備性も良くなり、トラブルも防げますなぁ~。


こういうのがいけません!
赤いダニは・・・オートバイでは腐食しトラブルの元・・・・反則でござる。

つづく。
by moriyamaeg | 2013-07-26 21:11 | 整備編 | Trackback | Comments(2)
森山です。

スペシャルチェック完了いたした、K殿のGPZ900RA8でござる。
フロント廻りのフロントフォーク&ブレーキキャリパーはA12です。
ワンオーナーの1991年式で走行距離は2万km後半・・・新車から22年!経過ですが、
こまめにお掃除され外観はピカピカです!しかし内部は今一な部分も多く各症状発生!
新車から一度もメンテナンスいたしていない部分もござり・・・末長く大切に乗るため
不良個所を、今回まとめてメンテナンスいたします!・・・(部品入手が可能なうちに)
車体系、ブレーキ系、足廻り系、エンジン系、燃料系、冷却系、電装系、他の
総点検(スペシャルチェック)いたし・・・・いよいよ不良個所のメンテナンス開始でござる。

つづく。
by moriyamaeg | 2013-07-20 03:40 | 整備編 | Trackback | Comments(0)
森山です。
最近の傾向でござりますなぁ~・・・・各種電装部品を沢山装着っ!
・・・適当な配線処理・・・こりゃトラブルのもとですなぁ~。
ETC、HID、ナビ、各種電気式メーター(スピード、タコ、水温、油温、他)、イモビ、
グリップヒーター、アーシング、社外点火系部品、ライトスイッチ、ファンスイッチ・・・・
あちらこちらから電源とりまして・・・配線もなにがなにやら・・・・タコ足配線やばいでござる。
長期的には、ハーネスにも良くなく、ショートや断線、損傷、火災等・・・トラブルも多くなります。

バッテリーターミナルも混雑っ。・・・・+端子に4個、-端子に5個クランプっ。


ガソリンタンク左前方の下ですが・・・ものすごい事に・・・
ほぼ全域にわたり大混雑でござり!・・・「ここまできますと、正直さわりたくないですなぁ~。」
配線の色分けも無く、カプラーもなくダニだらけ・・・グルグルとからみあい・・・最悪の状態でござる。
各整備で部品脱着時・・・常に邪魔でござり・・余計な仕事が増えるタコ足配線はやめましょう!
今回、メインハーネス交換依頼ですが・・・・
ゴチャゴチャの社外部品の配線の整理と引き直しは強制作業でござりますっ!

つづく。
by moriyamaeg | 2013-07-16 23:47 | 整備編 | Trackback | Comments(0)
森山です。

宙に浮いた・・・


フォルツァ・・・
通常スクーターは作業しないのですが、ご近所のバイク屋さんからの頼まれものでござる。


エンジン右側・・・アーム付け根の・・・


クランクケース割れ・・・


作業に邪魔な部分を分解いたしますと・・・・


んん~。ボッコリ割れとりますなぁ~。
オーナー殿が自分でタイヤ交換いたすのに・・・
固着致したボルト、無理にまわし・・・割れたクランクケースでござる。


ねじ山が、みごとに喰い崩れてます。・・・セリで割れたのですなっ。
作業開始でござる。・・・・表面を削り・・・


肉盛り・・・


さらに、肉盛り・・・


肉盛り完了し・・・さぁ~、削りますかぁ~。


形状を整え・・・


ヘリサート加工いたし・・・完成ですっ。

ネジは回すものですが・・・やたら回らない時、オーバートルク時は・・・注意!
何かの問題発生いたしておりまするっ。
by moriyamaeg | 2013-07-15 22:38 | その他 | Trackback | Comments(0)
森山です。
CBX550Fでござる。

メーターの防振スポンジが。。。経年劣化でござりましたので・・・
新たに作り直しました。
左がスピドメーター、中央がタコメーター、右が油温計でござります。


メーター&電装&ハーネス装着しましてエンジン&車体ようやく完成でござる!
「いや~ようやくですなっ。」・・・・・部品探しから数えて・・・・4年も経ちました。
途中サボっておりましたが、完成間近でござる。・・・・
マフラー無しですが、エンジンかけました!・・・一発始動で調子いい!感無量でござる。
「早いところマフラーを作らなきゃ。」・・・クリアランス測定の為カウル装着いたします。


アッパーカウル!


アンダーカウル!



このカウルは、ダイシン製の当時物でござるっ。・・・後方排気のCBXが懐かしいですなぁ~。


装着でござる!・・・・「カッコイイでしょ~!RCB風っ。」
アンダーカウル下側の絞りがきつく・・・・CBRのオイルパンは下方向へ張り出し・・・
こりゃ大変だ。・・・貴重なアンダーカウルの、下側をくりぬくのは絶対に禁止でござるし、
高性能で製作いたしたいし・・・・只今、考え中でござるっ。



タンクとシングルシートカウルはマフラー製作後に装着いたしまする。



N殿!チタンマフラー頑張って製作いたしますので今しばらくお待ちくだされ!

時間がかかりそうです。・・・・つづく。
by moriyamaeg | 2013-07-13 21:59 | エンジン編 | Trackback | Comments(0)
森山です。
CBX550Fエンジンオーバーホール!その8でござる。


エンジンにフレーム装着いたし・・・・天井から吊るしまして・・・
これから足廻りの装着です。


装着いたしまする、F&Rホイールっ。


ドイツ製!PVMマグネシュウムホイールでござる。


フロント廻りに、
・・・CB400SFフロントフォーク改、ロッキードブレーキ、PVMホイール装着いたしました。


リア廻りに、
・・・・ワンオフスイングアーム&CBRリアサス装着し・・・・


PVMリアホイール装着し・・・・


TZリアキャリパー&ワンオフバックステップ装着です。・・・その他に、
FCR32キャブ、HRCオイルクーラー、カウルステー等装着っ。・・・「形になってきました!」


次は、バッテリーケース&電装品の装着です。


ケースはここに付きます~♪


左右の、この位置に・・・・


点火コイルが付きます!
・・・フレーム補強優先のため、タンク下からこの位置へ移動ですっ。


そして、その昔製作の・・・鉄製マフラーを装着します!
・・・「ありゃ?」


今回、CBXオイルパンからCBRオイルパンになったのですが・・・・やはりCBRはでかいっ!
下方向へ容量アップしておりますので・・・マフラーとオイルパンが大きく干渉し装着不可能。
マフラーを下方向へ加工し装着では?・・・「あらっ?」アンダーカウルが装着できず・・・
全てがタイトでござりますなぁ~。・・・完成まであと少しのところで・・・残念です。
アンダーカウル外してマフラー加工か?アンダーカウルとオイルパンとの狭い空間を通る
マフラー製作か?・・・・N殿の、最終決断はマフラー(チタンワンオフ)製作に決定です。


メーター廻り装着致しまして・・・

その9へつづく。
by moriyamaeg | 2013-07-13 01:00 | エンジン編 | Trackback | Comments(0)
森山です。
暑い日が続き・・・ぐったり。
空冷エンジンには過酷な季節ですなぁ~。

CBX550Fエンジンオーバーホール!その7
エンジン完成し、これから車体に搭載です。



CBX550Fのフレームでござる。
今回・・・N殿は、黒いフレームを赤に致しましたっ。
SPL補強のフレームで15年以上前に製作でござり・・・
・・・ヘッド付近からピボット周辺まで・・・
この補強の為・・・・エンジン搭載には超タイトなクリアランスでござりますっ!
綺麗に塗装されておりますので・・・フレームもエンジンも傷がついたら一大事・・・
通常のエンジン搭載方法ですと間違いなく傷が付くので・・・


エンジンを持ち上げての作業ではなく・・・・重いエンジンを横に安定させた状態で寝かせ・・・
オイルパン系部品は一旦外し・・・



軽いフレームの方を持ち上げて・・・・ゆっくりとエンジンに被せます!



3人で均等に持ち慎重に装着でござりました。・・・・無事、無傷で搭載でござります!


各部エンジンマウントブラケットを装着し・・・・


ボルト&ナットで固定いたしまして・・・・


搭載完了でござる!・・・「ふぅ~っ。」

その8へつづく。
by moriyamaeg | 2013-07-11 22:46 | エンジン編 | Trackback | Comments(2)
森山です。
CBX550Fエンジンオーバーホール!その6でござる。

オイルストレーナーです。
オイルに金属片や異物が混入したままオイルポンプに吸入されてはまずい!・・・で、
その金属片や異物の進入を防ぐのがストレーナー(金網)です。
金網の目より小さい異物は、もちろんオイルポンプ内へ進入!・・・トロコイドの傷の原因となります。
オイルポンプから吐出されたオイルはオイルフィルターを通過し、
細かい異物はろ過され綺麗なオイルになり各部へ送られるのです。
図の、左がCBRで右がCBXでござる。・・・CBRの方がデカイ!


左がCBRで、右がCBXのオイルパンです。
でかいストレーナーのCBRはオイルパン深さも深い形状なのでござる。


オイルパン装着。


ギアシフト系部品装着いたし・・・・シンプルですなぁ~。


カバーの装着です。
・・・・オイルシールは新品にいたします。


お次は、クラッチカバーです。
N殿がどうしても装着したかったクラッチカバー!・・・事の始まりはこのカバーでござる。・・


プルタイプなので純正のクラッチには使えません。・・・HRCのクラッチ&ミツション専用!
・・・おかげで全部の部品を交換致す事になったのです。


装着!


ピックアップやスターターチェーン装着し・・・セルモーターも装着いたします。
・・・・各部のOリングやオイルシールは新品と致します。


腰下完成いたし・・・いよいよ腰上の組み立てです。
ピカピカの0.25mmオーバーサイズのピストンでござる。
リング装着し・・・・


コンロッドに装着っ。


シリンダー装着っ・・・・


完了!
カムチェーンガイド、ヘッドガスケット装着し・・・・


シリンダーヘッド装着!


テンショナーやカムシャフトその他装着し完成です!
・・・・最後に、クリアランス調整いたし、ヘッドカバー装着します。

その7へつづく。
by moriyamaeg | 2013-07-10 20:12 | Trackback | Comments(2)
森山です。
CBX550Fエンジンオーバーホール!その5でござる。
かけあしでレポートいたします。

クランクシャフトにコンロッド装着します。


今まで使用のメタル・・・アッパー側の方が傷みます。


今となっては、超貴重な新品メタルに交換っ~♪


コンロッド装着完了!
このクランクシャフトの振れは0.005mmでござった!・・・さすがホンダですなっ。


クランクケースは異常なく、程度良しっ。


左がCBR400F・F3レース用エンジンから頂いたパーツで、
右が今まで使用のCBX550Fのパーツ。


その中のオイルポンプです。
左がCBR。右がCBX。・・・・・CBRのポンプは巨大っ。


比較いたしますと、その大きさにビックリっ。


オイルポンプ駆動のギアです。左CBR、右CBX・・・ファイナルも違います。
CBRの方はCBXより低回転。


シャフト径も、左のCBRは極太っ。


プライマリーチェーンのスライダーです。
手前がCBR・・・・・奥がCBX(傷んでます。)・・・・・


こちらは、テンショナーです。
手前がCBR,奥がCBX・・・・CBRの方は極上品っ!
プライマリーチェーンも程度良し!


CBX550F専用のカムチェーンは、新品に交換いたします!・・・
ハイカム組んであり過酷な状況っ。新品に交換致したかったので、ありがたき新品でござる。


左が新品。右が旧。


右の旧は摩耗でかなり伸びています。


ミツションのカウンターシャフトオイルシールも新品に交換っ!
外周の鋼板錆びてましてゴムの浮もござりっ。・・・新品ござり助かりました。


カウンターシャフト側、組み立てます。


組み立て完了。・・・・カウンターとメインがケース上に並ばないタイプでござり・・・
エンジンの前後長が短くできるっ。・・・
クランクセンターとフロントスプロケットセンターが近づく今時のエンジンに似てますが・・
クラッチの付くメインシャフトは下側ですっ。・・・まぁ、当時の発想はプライマリーチェーンで
の動力伝達&クラッチハウジングの径の大きさでクランクセンターとメインシャフトセンター間が
極端に短くできないので・・・このように致したのでしょうっ。


メインシャフト側&クラッチAssyも組み立てまして・・・


クランクメタルも新品といたし・・・・


アッパークランクケースに装着!


ロアクランクケース被せまして・・・・ボルト固定!


・・・・・そうそう、このエンジンはプライマリチェーンで動力を伝えていますが・・・
セカンダリーギアが無いタイプ。・・・通常のエンジン回転方向(右回転)ですと・・・
バイクがバックしちゃいますので・・・・クランクを逆回転(左回転)させてます!・・・
・・・・アクセルオンで車体のフロント側が沈む・・・通常の逆の動きとなります。
小排気量なのでさほど問題ないが、大排気量車なら問題ですかぁ~ね。

その6へつづく。
by moriyamaeg | 2013-07-10 06:05 | エンジン編 | Trackback | Comments(6)
