森山です。
5号機1型フレームはコンクリートへの激突で大きなダメージで・・・交換いたす事になり
・・・新たなフレームを製作いたしての復活ですっ。




5号機2型フレーム加工&補強がようやく完成しました~。
明日、磨き込んで・・・明後日、塗装いたしますかぁ~♪。


by moriyamaeg | 2014-11-30 22:49 | 作り物 | Trackback | Comments(4)
森山です。
Z900エンジンオーバーホール只今進行中でござります。
エンジンチェックいたし、分解いたし、・・・
腐食除去いたし、ガスケット剥がし、カーボン落し、全パーツ洗浄し、傷んだ部分を直し、・・・
各部測定し、部品注文し・・・入荷した部品に合わせて内燃機加工いたし・・・
旧車はとにかく下準備に時間がかかります~。分解組み立てだけなら良いのですがね~。




シリンダーヘッドの内燃機加工完了致し・・・これから組み立てでござる。









シリンダーヘッド単体のうちに、マフラーのスタッドボルトも新品に致しますっ。







シリンダーヘッド完了でござる♪~。








0,50mmオーバーサイズ純正ピストンでござる。
このピストンに合わせてシリンダーボーリング&ホーニングいたしております。
ピストンリング装着いたし・・・・









ピストンを、コンロッドに組み付けまして・・・・











シリンダーAssy組み付け・・・・









シリンダーヘッドAssy組み付けまして
・・・・つづく。

by moriyamaeg | 2014-11-28 22:56 | エンジン編 | Trackback | Comments(2)
森山です。
GPZ900R A12・・・弾丸忍者でござる。




先日製作いたしたシングルステップブラケットのアルマイト処理完了でござる♪~。








裏側でござる。
左はブレーキ側で、右はチェンジン側です。・・・「さて組み立てますか!」











組み立て完了♪~。・・・高強度で操作性抜群でござります。










製作いたしたマフラーステーはバフ掛けピカピカ仕様っ!









ZRX1200R用マフラーが、無事装着できましたぁ~。









追加作業で・・・・
フュエルメーターとタコメーターの調子が悪かったので新品に交換いたします。








メーターAssyを分解いたしフュエルメーターとタコメーターを交換致します。








完成です!・・・
メーターも、古くなればいずれ不調となるのです~。
・・・新品純正部品供給がござるのは最高でござる。(絶好調でロングライフに戻りますから!)








マフラー交換により出力特性が大きく変化!・・・走りますが燃調が合ってない。・・・
キャブレターのセッティング変更いたします!









シャシダイナモと実走のダブルでセッティング!
「パワーバンドでのフル加速はご機嫌でござる♪~。」

弾丸忍者の進化・・・つづく。



by moriyamaeg | 2014-11-27 22:17 | 作り物 | Trackback | Comments(0)
森山です。
スズキGSXR1000K5の車検&スペシャルメンテ依頼でござります。
新車から9年経過・・・さすがに程度良い時期は過ぎましたので、そろそろ分解点検整備ですなっ。








可動部分やゴム部品は限界の部分もござり、手遅れとなる前にスペシャルメンテ致します♪~。
やるとやらないでは大きな違いなのです!










腐食もだいぶ進行してます。・・・定期的に、こまめな掃除が必要でござりますなぁ~。








リアの足廻り分解整備でござります♪~。











スイングアーム外して・・・ベアリングその他メンテナンスいたします。









リンク系もメンテいたします。










これで快調でござる。・・・・定期的なスペシャルメンテナンスは有効です!









フロント足廻りも・・・分解いたしスペシャルメンテナンスいたします。
大きなダメージとなる前に遂行いたせば、結果安上がりとなります~♪。
新車から何もせずでは各部の傷みも早いのです。・・・非常にもったいない。
各部分解点検整備いたすのは、エンジンオイルを交換するのと同じなのです。



by moriyamaeg | 2014-11-22 22:52 | 整備編 | Trackback | Comments(0)
森山です。
先日、量産致したZRX1100・1200用のカウルフレームマウントKIT・・・
完成早々の装着でござりました。





作業者は・・・バイエリッシュ・モートレン・ヴェルケ・ワタナベ・・・「BMW・Wでござり♪。」
カウル外し、ライト外し、これからメインスイッチ外しまして加工です。






ZRX100初期型のステアリングストッパーには大きな穴が開いておりま~すっ。
これから、ステアリングの切れ角を減らすためのKITパーツを装着致します。











フレームマウントKITのメインステー着致しました。
メインステーを車体のセンターに調整中の図でござりますっ。









純正の配線やHIDの配線や・・・まとめますっ。









長すぎるフロントブレーキホース(社外メッシュ)でしたが・・・
ジャストな長さのメッシュホース製作いたし交換いたしました~♪。
この後、ライト&カウル装着し完成~♪。
・・・「ありがとうございました!」

by moriyamaeg | 2014-11-21 21:49 | 作り物 | Trackback | Comments(2)
森山です。
外観はレストアされピカピカのキャブレターでしたが・・・絶不調っ。
通常のリビルド(オーバーホール)いたすも・・・絶不調っ。
エンジンも点火系も復活いたしたのに・・・残念でござる。
「オリジナルで!なので・・・こりゃ本腰入れて直すしかないですなぁ~!」

旧車で傷んだキャブレターを直すのは大変でござり(ボロすぎて直しきらない物もござる。)
欲しい全ての新品部品が揃えば楽勝なのですが、部品が無い!(最低限の社外部品はござる。)
てなわけで程度の良い中古部品や中古キャブを(当たりが出るまで)
買いあさりっ。(現在、初期キャブは高価でござります!)
作れる部品は製作したりで・・・非常に手間とコストがかかるのです。
「そこそこのオリジナルキャブは、新品FCRキャブレターより遥かに高くなるのですっ!」




「さて、直しますかっ。」
部品探しから加工まで・・・時間はかかるし、当時物の中古品で、コストかかるし・・・大変っ。
あまりやりたくないですなぁ~。










摩耗で、すり減ったものは・・・元には戻らない!(劣化や錆びも同じでござる~。)
人為的なミスでの損傷が・・・一番の問題で最悪でござる!









人為的不足部品と経年や摩耗での損傷部品は・・・・ドナー調達&修理&製作ですな。








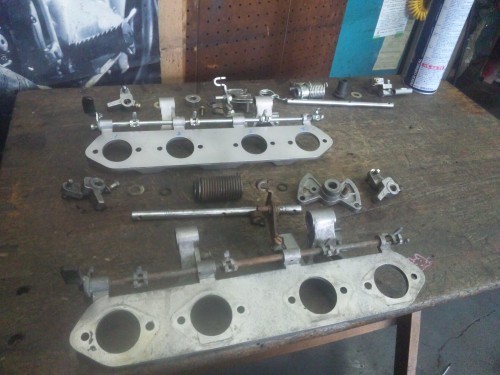

Z900は1シャフト1アーム(CR,FCR,TMRも同じ)で良く出来てますが~
Z1のキャブは2シャフトの3アームでござりっ。・・・複雑な構造でデリケートでござる。
図は、1段目のシャフトが収まる左右にある銅ブッシュです。












銅ブッシュ死んでます。・・・「年月には勝てませんなぁ~。」
シールは死んで、グリスは無くなり、シャフトは摩耗&あげくは錆びで膨れあがり、ブッシュ攻撃です。
「フェルトシールなどありゃしないっ。」










ブッシュ内径測定・・・・「こりゃ、交換ですなっ。」










ドナーから・・・・「いただきましたぁ♪~。」














程度良好のブッシュです。・・・「圧入完了!」
綺麗とか汚いとかの外観ではござらぬ。
減っているか減っていないか、使えるか使えないかの世界でござる~。











1段目のシャフトでござる。
レストアで磨き込んでいますので・・・錆びも目立たず綺麗ですが・・・
測ると、ものすごく摩耗してますっ!・・・・「ブッシュの摩耗と合わせるとガタガタだわ。」















で!・・・ドナーのシャフトも測定っ。・・・「程度良好!」
・・・しかし使えない。










初期はネジ穴が4箇所・・・後期は3箇所・・・ネジ穴のあけ直しで使用と思いましたがっ・・・
後期シャフト、左右端のアーム装着穴が正確に開いておらずかなりのハズレ部品でござる。
時代で、この部分の公差は甘い。よくあるズレでござりますが・・・こりゃ、却下ですなぁ~。
4穴探すか、作るか、直すか、でござる。・・・つづく。




by moriyamaeg | 2014-11-20 23:08 | キャブ編 | Trackback | Comments(0)

ピカチュウ・・・その2

森山です。
先日のピカチュウ・・・
弾丸忍者のステップブラケット製作&その他製作でござりっ。






ピカチュウから切り出したブラケット・・・・フライス盤で切削チュウ~♪







裏側を肉抜きいたし完成でござりました!・・・・装着確認チュウ♪~。
この後、磨きましてアルマイト処理へGO!








アップタイプのマフラーとなりますので・・・サイレンサー固定ステーを製作チュウ~♪。
特性の違うマフラーですから、FCRキャブレターのセッティングも変更いたしますっ。
・・・弾丸忍者もうすぐ完成でござる!








こちら、同時進行のアポロ♪










1mm厚のステンレス製でござる。
・・・完成~!

by moriyamaeg | 2014-11-17 23:53 | 作り物 | Trackback | Comments(2)
森山です。
Z900のエンジン分解点検後・・・必要部品の発注いたし、
再使用部品のお掃除と各ガスケット剥がしとカーボン落しでござりました。





強烈に硬化し固着いたした・・・シリンダーベースガスケットです。
「カチカチでござる。」








ガスケットリムーバーも浸み込まず・・・効かない。
・・・じみちに剥がすしかないですなぁ~。







ようやくここまで・・・なかなか前に進まないので・・・飽きちゃいました。
・・・「いっぷく」でござる。







シリンダー&ヘッドのガスケット剥がしとカーボン落とし・・・旧車の当時物はつらいです。
まさに一日仕事でござる~。

つづく。









by moriyamaeg | 2014-11-15 22:14 | エンジン編 | Trackback | Comments(2)

ピカチュウー。

森山です。
弾丸忍者のマフラー交換でござる♪~。




マフラー外し・・・オイル抜きまして・・・






今回、オイルパン外しますっ!









右が外したGPZ900R用オイルパン。
左がこれから装着いたすZRX1200R用オイルパン。
・・・・形状は全然ちがいます。









弾丸忍者にZRX1200R用オイルパン&関連部品装着っ!









オイルライン製作&装着いたし無事完了でござる♪。
・・・・新たなマフラーがZRX1200R用でござるのでオイルパンを交換致したのです。











お次は、タンデムステップブラケットAssy外しまして・・・・
シングルステップブラケットを新たに製作開始でござる♪~。

その昔、やっさんがワンオフで製作したバックステップキット!・・・タンデムステップタイプ!
今回のマフラーがアップタイプでござり・・・干渉致すのでシングルステップといたす事になりました。








15mm厚のアルミ板から切り出しましたシングルステップブラケット・・・・








図のように、左右のブラケットは・・・でかい材料(アルミ板)からの切り出しでした~。
・・・・で!







材料を・・・しまう時・・・気付いた!
「わぁ~~~~♪」







「ピカチュウではござらぬかぁ。」・・・・偶然の産物でござり~♪。

つづく。








by moriyamaeg | 2014-11-13 23:13 | 作り物 | Trackback | Comments(2)

Z

森山です。
Z系っ!

量産型革命児・・・
DOHC2バルブ4気筒・・・何と言ってもDOHCですぞ!
「今じゃ、DOHCはあたりまえとなりましたが・・・」



by moriyamaeg | 2014-11-10 23:08 | 整備編 | Trackback | Comments(0)
