森山です。
刀のつづき・・・







カウンターミッションAssyです。

スズキではインプット側をカウンターと呼び・・・ホンダですと
アウトプット側をカウンターと呼びます。・・・ややこしい。














ドッグ摩耗、ガタ具合、シャフト摩耗等の問題は無く良好でござるが
峠がメインでござり2速、3速、4速を多用・・・

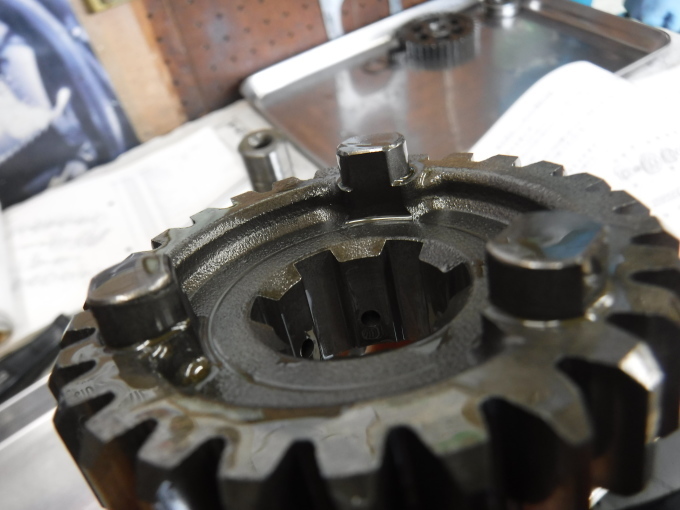

特に3速での加速負荷が多いようで歯面摩耗でチッピング(虫食い)発生です。
・・・しばらくは使えますがベストではござりませんなぁ。

カウンター側ミッションの分解整備は2速ギアから分解していきますっ。
殆どのミッションでは、2速カウンターギアとカウンターシャフトは
スプライン結合され駆動力を伝えておりますが・・・
刀の2速カウンターギアはスプラインなど無く、ただの丸穴でござり・・・
カウンターシャフト(丸棒部分)に接着剤付けて圧入嵌合する構造なのです。
その嵌合力で駆動力を伝えるのです。・・・設計上問題は無いのですが・・・
トルクと馬力のある刀ですと分解整備は2回まで・・・
分解いたすたびに嵌合力が弱くなるので限度がござるのです。2回を超えたら
新品の2速ギアと新品のカウンターシャフトで圧入組み立てとしなければならないのです。
パワーとトルクをかけてガンガン走るのであれば2速ギアとカウンターシャフトは新品部品といたして整備いたしたいですが・・・肝心の新品部品が販売終了でござる~♪
であれば・・・一度も分解整備されていない極上なミッションAssyを入手するのが一番ですな。
















で、・・・
程度の良いカウンター側ミッションを探し・・・
ドナーミッションを入手しましたが・・・
















「こりゃ、使い込んでおりますなぁ~。」

そんなに都合よく極上品があるはずもなく・・・












・・・「N殿の刀より程度悪し」
激しいチッピング発生でござり使えませんでしたぁ~。

・・・つづく。


by moriyamaeg | 2017-11-27 01:41 | エンジン編 | Trackback | Comments(0)
森山です。

刀のつづき・・





トランスミッション・・・アウトプット側(ドライブ側)です。














ドッグ部分、スプライン部分、シフトフォーク溝・・・程度良好~♪













70000km走行にしては程度良いですなぁ。













シャフト、ギアブッシュ&ベアリング等のガタ具合はまずまず・・・











ドライブシャフトは、Fスプロケ装着部スプライン損傷で交換します。
同時に、各ベアリング、ブッシュ、スラストワッシャー、サークリップ等も
交換♪

残念ですが・・・
現在、ミッションの各ギアには販売終了部品がござる!
もしギアの損傷がござり交換となれば・・・程度の良い中古品か
新品を探すしかないです。













今回、新品のドライブシャフトがメーカーより入手できて良かったです♪
(販売終了ですと良品を探すのに苦労いたしますから・・・)












上が旧。
下が新。















旧ドライブシャフト・・・当時物の1984年式。
オイル穴位置のズレがござります。(性能には問題ないが精度は今一)














新ドライブシャフト♪・・・
位置の精度抜群でござる。
・・・工作機械の進化かぁ。














で、旧ドライブシャフトのセカンドギア装着位置にある潤滑用オイル穴は
・・・この位置に開いてますが・・・
















新ドライブシャフトでは・・・この位置へ変更されてます♪














また、スプライン部でない全周面部分の幅が・・・
旧は4mmのところ・・・















新は、5mmへと変更されてます♪













セカンドギアブッシュでござります。・・・ブッシュ内面にあるオイル溝に
先ほどのドライブシャフト側のオイル穴からオイルが流れ込んで
内周を潤滑いたし・・・さらに、オイル溝に開けられた2箇所の
オイル穴から外周へとオイルが流れ出し外周も潤滑いたすのです。















で、旧型のシャフトは・・・
オイル穴の端がスプライン部分にかかっており・・・
チョいとオイルがリークしてしまう&全周面幅も狭いのでさらにリークですっ。















・・・より潤滑性アップの為、
ブッシュの内面外面へと必要なオイルを送りまして、
さらなる耐久性のアップでござる♪















旧シャフトから・・・















新シャフトへ進化ですなっ。

もちろん、良質なオイルを使用し適正な交換サイクルを守る事と
上手な運転も重要でござります♪
















お次は、インプット側(カウンター側)でござります。

・・・つづく。







by moriyamaeg | 2017-11-25 21:54 | エンジン編 | Trackback | Comments(0)
森山です。
「刀」のエンジンオーバーホール・・・つづき。






クランクケース点検いたし下準備開始でござりました♪














1984年製のクランクケース上下です。

エンジンも33年経過いたせば・・・
カーボン落とし、ガスケット剥がし、腐食除去、清掃がメイン作業となり
一番時間がかかりっ。(基本工数には無いぐらい大きな工数でござる。)














旧車部品は摩耗だけでなく・・・
腐食や劣化が深刻な問題となることもござります。
















オイルポンプAssyでござり・・・













・・・分解点検でござる。

エンジン内部の金属粉や異物はエンジンオイルによりオイルパン内へ流れ込み
そこから・・・オイルストレーナー(金網)を透過するサイズの金属粉や異物は
オイルポンプに吸われ・・・
















・・・回転摺動部分に咬み込み損傷を与えてしまう。

















・・・傷も多いので今後を考え(部品供給のある今のうちに)交換します。
で、メーカー在庫ござり~の簡単入手でした♪
「左旧。右新。」




メーカー在庫があれば簡単に入手できますし適正価格でもござる♪・・・が・・・
販売終了となると・・・
使える部品を探し入手いたすのですが・・・これが本当に大変でござる!
入手が困難だったり、膨大にコストがかかったり、ものによっては無かったり、
それなりの部品しか揃わなかったり、・・・確実なオーバーホールには
確実な部品が必要でござる。













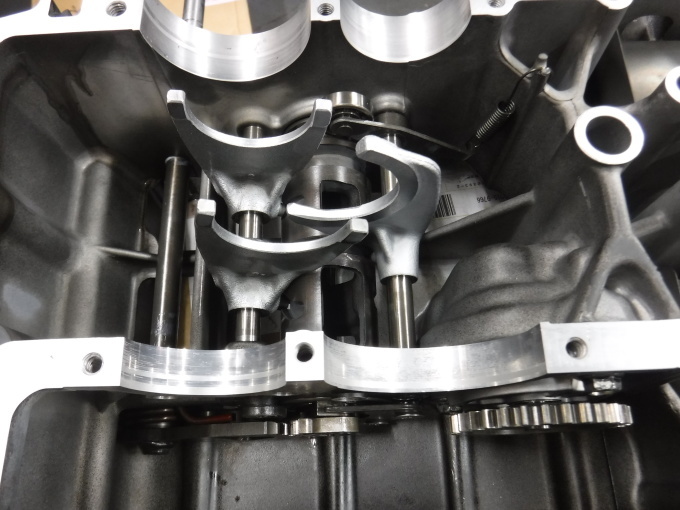

アウトプット側シフトフォークは使用可能♪
















インプット側のシフトフォークは交換します。

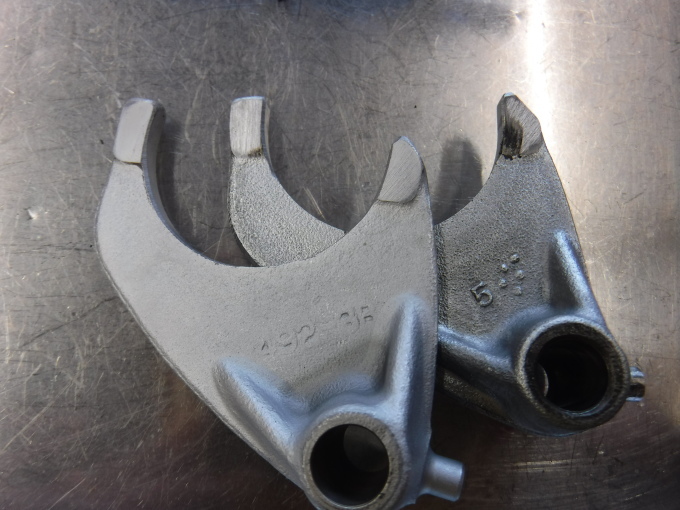

手前が新品、奥が旧で・・・メーカー在庫有りで、これまた楽に入手できました♪
