森山です。
ZRX1200Rのつづき・・・







旧オイルポンプでござり・・・(分解点検中の図)













左がオイルクーラー用ポンプ・・・ZRXにはオイルクーラーが無いので
要らないのですが・・・ZZR1100からの部品でござり付いておる。
右がエンジン潤滑用ポンプ・・・傷だらけでござりました。














トロコイドの
側面も・・・














外周も・・・
「こりゃ、無数の異物を咬み込んでおりますなぁ。」















ケースの
側面も・・・


















内面も・・・傷だらけでござりっ。


オイルストレーナー(金網)を通過いたした
異物に攻撃された傷痕でしょうが・・・
どのタイミングでこうなったのか知りたいところですが・・・
70000km走行&10年経過でもござり・・・

オイルストレーナーからのオイルを吸い込むオイルポンプ・・・
オイルポンプから吐出されたオイルはオイルフィルターへ圧送・・・
異物はオイルフィルターでキャッチされます。
もしオイルフィルター系に不備がござれば・・・エンジン各部へ異物は送られ
ダメージとなります。

















新たなオイルポンプへ交換でござる♪
















オイルポンプ系各部品・・・組み立て完了っ♪
















オイルパンの組み付けも完了っ♪

ドレーンボルトでござる。
新品のガスケットといたし・・・
















規定トルクで締めます。
















オイルフィルターも規定トルクで締めます。

弱いトルクも危険ですが、強いトルクも危険でござる。
・・・つづく。




















# by moriyamaeg | 2017-06-23 22:32 | エンジン編 | Trackback | Comments(0)
森山です。
ZRX1200Rのつづき・・・



ミッションのオーバーホール(ロングライフ仕様)でござる♪











インプット側・・・












アウトプット側・・・
ZRX1200Rのミッション系部品・・・純正部品でまだ入手できまする♪

現在、悲しい事にGPZ900Rは厳しい状況でござる。
・・・必要な新品部品が全て揃ってロングライフ仕様のオーバーホールが
できた方々はラッキーでござりましたなぁ♪
(必要な新品部品が揃ったのは去年の前半まででござりました。)




















ミッションもエンジンと同じで・・・
走行距離や経過年数・乗り方や整備状況で・・・
傷み方はさまざま・・・















新品でリセットでござる♪















傷んだ(寿命を迎えた)部品は新品に交換でござる。・・・
まだ使えるが、先の長くない部品は「今」交換いたします。
「今」交換した新品部品達はやがて貴重品となるのでござる。
メーカーから新品入手できる「今」だからこそできる作業内容で
あと10年もすればZRX1200Rも販売終了部品だらけでしょうからなぁ~。














じゃ~ん♪
高耐久(ロングライフ仕様)なミッション完成でござる♪













腰下各部・・・下準備完了でござる!














アッパークランクケース系も・・・
ロアクランクケース系も・・・












ロングライフ仕様でござります~♪














組立て開始でござります。
クランクシャフトAssy載せまして・・・












ミッションAssy載せまして・・・













ロアクランクケースを・・・












・・・被せます♪

つづく。







# by moriyamaeg | 2017-06-22 22:21 | エンジン編 | Trackback | Comments(0)
森山です。
Z1改のつづき・・・





タコメーターのリビルド完成いたし♪

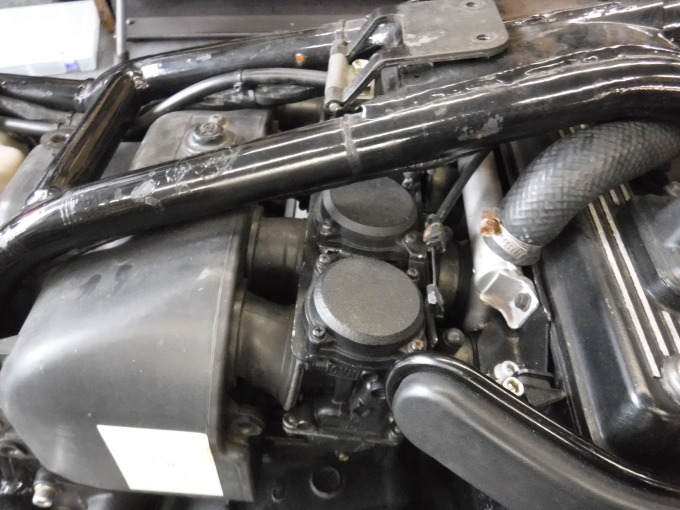

実走での最終キャブレターセッテイングも完了♪

その後、突然のオーバーフロー発生!
タンク内のゴミがオーバーフローの原因でござり、ガソリンタンク内の大掃除遂行でした。
「新たな部品(ガソリンタンク)までも・・・もれなくメンテっ。」

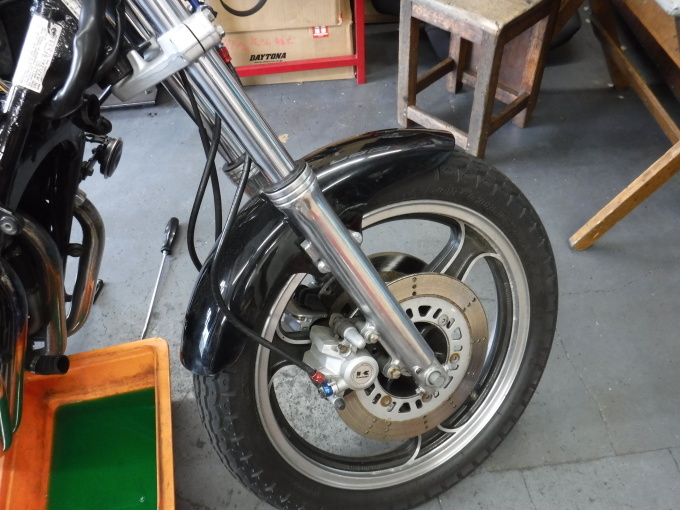

フロントブレーキ・・・・もう少し効くように















・・・ブレーキパッドを交換いたします♪
左が新たなカーボンシンタードメタル・・・
右が旧の標準パッド・・・














モリワキKYB 36mmフォークでござり。
フロントフォークも仕様変更でござる~。













柔らかいダブルレートのスプリング(乗りごこち重視)で・・・
不足部分はエアー加圧のエアーサスでござり(エア圧は指定1.0キロ)
エアー加圧の依存度が非常に高いフォークなので・・・
エア圧が落ちると沈み込み過大で・・・すぐにフルボトムでござる。
金属バネだけでは役不足、適正エアー圧(空気バネ)との併用でござります。
・・・減衰もチョいと効きすぎでござる。
スプリング系とオイル系をいじりまして空気バネの依存度を減らします♪

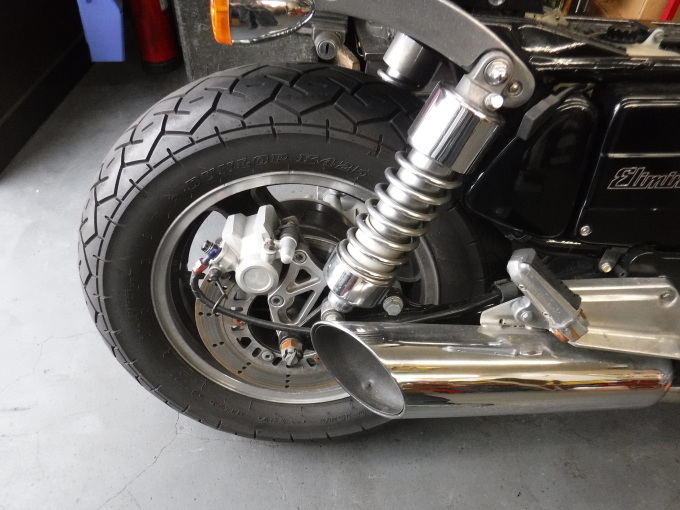

・・・フォークをいじっておりますと・・・リアショックの動きも気になりますなぁ。

ノーマル車両で部品(純正)を交換&装着いたし場合、大幅な調整や改造を
いたす事はまず無い。
カスタムや改造で部品(社外部品等)を交換&装着いたしたら、バランスが
崩れポン付けでは済みません。・・・そこからの調整や相性や何かとござるのです。
「絵に描いた餅」じゃ気持ちよく走れません。









# by moriyamaeg | 2017-06-20 23:22 | 足廻り編 | Trackback | Comments(1)
森山です。
ZRX1200Rのつづき・・・






エンジンオーバーホール(ロングライフ仕様)・・・組立開始でござる♪
下準備完了の部品と入荷した新品部品を組み立てていきますっ。















新品のコンロッドメタルとコンロッドボルト&ナットでござる。
「クゥ~♪・・・摩耗&酸化&劣化の無い(真っ白なメタル)新品は最高でござる!」

これらの純正部品の価格は安いものですが・・・販売終了となると一大事なのです。
(メーカー規模でないと作れませんからなぁ。)















新たなメタルで長生きでござる~♪















コンロッドをクランクシャフトに組み付けます。
コンロッドにコンロッドボルトを圧入し・・・上下メタルを装着し・・・
クランクシャフトに装着し・・・ナットを締めますっ。














コンロッドボルトが目標の伸びとなるまで締め付けます~♪
伸び不足でも伸び過ぎもだめですから・・・
締めては測り、測っては締め、を繰り返して目標値を目指しますっ。












無事、完成でござる♪













上下クランクケースも下準備完了し・・・
各部品組み立てでござる~♪

つづく。




# by moriyamaeg | 2017-06-18 20:07 | エンジン編 | Trackback | Comments(0)
森山です。
ZRX1200Rのつづき・・・







腰上の各部・・・点検測定いたし・・・
使える部品と使えない部品に仕分けますっ♪
















腰下各部も・・・点検測定いたし・・・
腰上同様、使える部品と使えない部品に仕分けますっ♪















再使用可能な部品達は・・・大掃除でござる。














大物部品が再使用可能でござり良かったですなぁ~♪

ロングライフ仕様といたすため
使えない部品(交換部品)は新品といたします。














部品発注いたして、新品部品入荷♪・・・部品仕分け中の図でござります。
この後、新品部品の検査&測定でござりました。

今回のオーバーホールに必要な新品純正部品・・・
全て入手できた事がなによりでござる~♪
交換したい部品が一つでも交換できないとなれば、ロングライフとはなりませんからなぁ~。

つづく。

# by moriyamaeg | 2017-06-16 21:40 | エンジン編 | Trackback | Comments(0)
