NさんのGPZ900R A12国内 エンジンオーバーホールその3

森山です。
NさんのGPZ900R A12国内 エンジンオーバーホールその3です。
今回は、国内ノーマルのエンジンでござる。ベースエンジンを交換してのオーバーホール!
元のエンジンを分解点検しましたら、ダメな部品が多くコスト高となる為
違うエンジンを購入し、そのエンジンを分解点検・・・ベースとして合格なら
各部必要な部品を注文しオーバーホール・スタートします。・・・もし不合格ですと
当たりが出るまでエンジンを購入し続け、分解点検し続けます。
・・・・お金と時間を費やします。・・・ハズレだと、完全に無駄でござる。
今回のベースは、探すのに時間が掛かりましたがOK!でした。・・・よかった。
年々、良いエンジンが見つかりにくいでござるなっ。・・・忍者も遂に旧車の仲間入りですなっ。

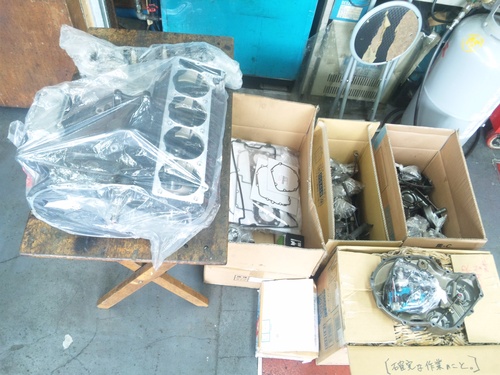

点検後、注文した部品も揃い、シリンダーヘッド&シリンダーの加工も終わり・・・
下準備も終わり、いよいよ組立てでござる。
NさんのGPZ900R A12国内 エンジンオーバーホールその3_a0163159_22321827.jpg

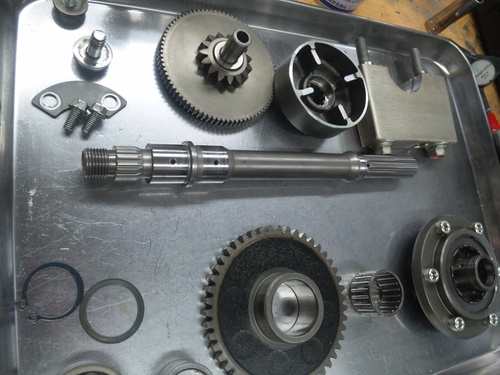

クランクケース上側に付いている。スターター・ワンウェイ・クラッチ各部品でござる。
・・・・駄目な部品は交換して、メンテナンスします。
NさんのGPZ900R A12国内 エンジンオーバーホールその3_a0163159_22324168.jpg

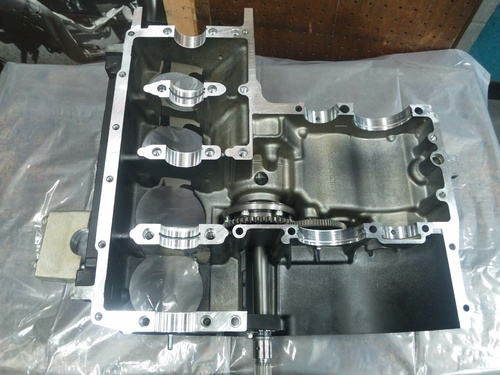

クランクケース上側・・・メンテナンス完了。
NさんのGPZ900R A12国内 エンジンオーバーホールその3_a0163159_2232594.jpg

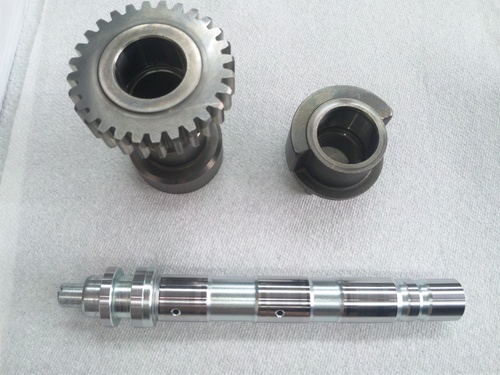

バランサーのメンテナンスでござる。・・・クランクケース下側に付いてます。
このバランサーウエイト・・・内径加工不良で内径が大きい(磨耗ではない)為、
二ドルベアリングが踊り気味・・・・・もちろん交換でござる。
・・エンジンのバランサー音がやたら大きい時は、まずは調整ですが・・・・
調整しても駄目なら分解メンテナンス決定でござる。
NさんのGPZ900R A12国内 エンジンオーバーホールその3_a0163159_22331576.jpg


各部品交換します。・・・・その中の一つ

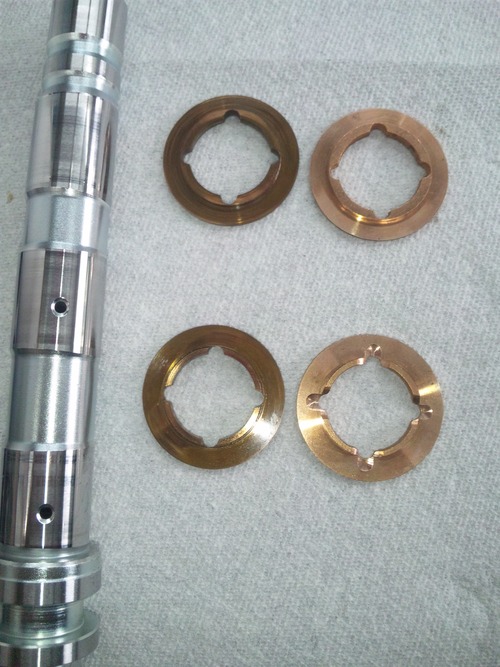

図の銅製のスラストメタル・・・左の上下が旧、右の上下が新品でござる。
NさんのGPZ900R A12国内 エンジンオーバーホールその3_a0163159_2233329.jpg


こちらは、外側のスラストメタルです。
NさんのGPZ900R A12国内 エンジンオーバーホールその3_a0163159_22334748.jpg

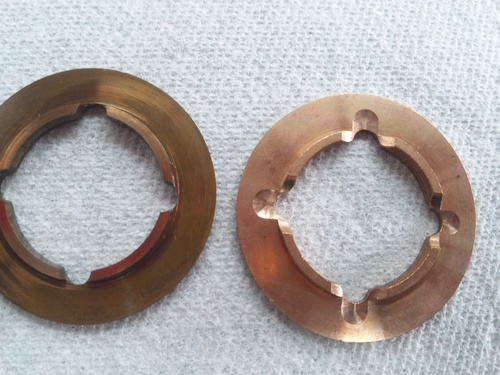

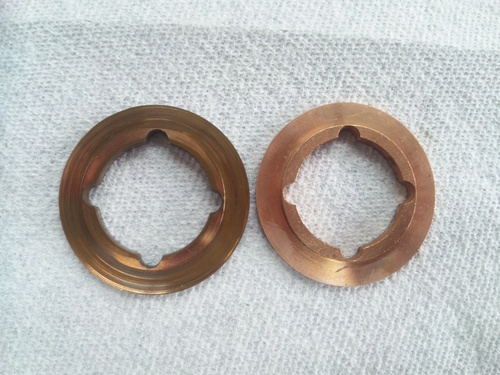

こちらは、内側のスラストメタルです。左が旧で右が新品です。・・・形状が進化しておる。
メタル側面にオイル溝加工がされてます。潤滑促進でござる。
NさんのGPZ900R A12国内 エンジンオーバーホールその3_a0163159_2234122.jpg

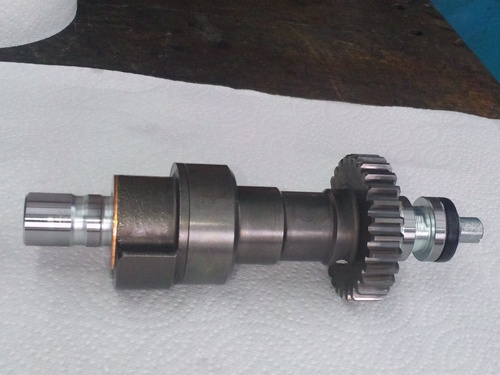

バランサーのメンテナンス完了です。
NさんのGPZ900R A12国内 エンジンオーバーホールその3_a0163159_22341553.jpg

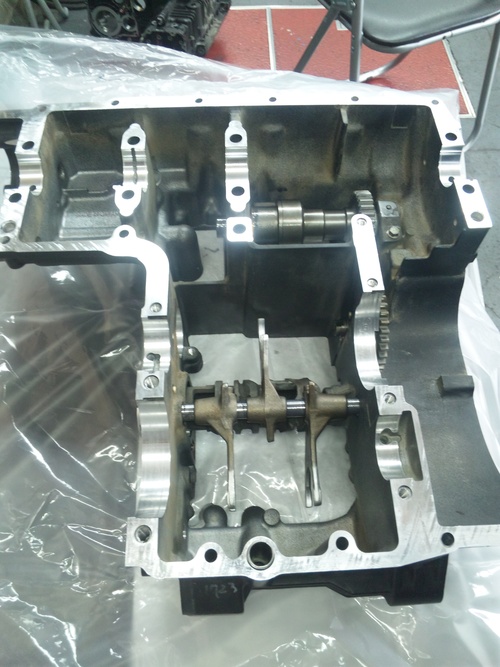

バランサーを、ロアケースに組み込みます。・・・クランクシャフトの下側に装着してあります。
ミツションのシフト系・・ドラム&フォークもメンテします。
NさんのGPZ900R A12国内 エンジンオーバーホールその3_a0163159_22343311.jpg

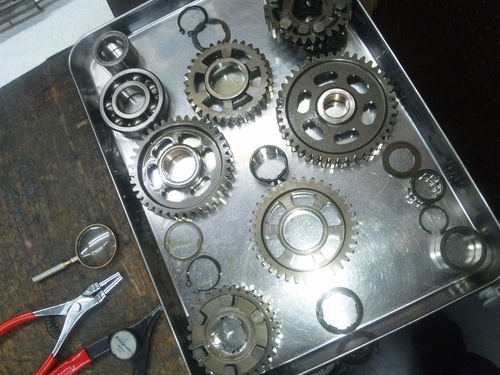

ミツションのオーバーホールメンテナンスします。・・・図は、アウトプット側です。
NさんのGPZ900R A12国内 エンジンオーバーホールその3_a0163159_22345311.jpg

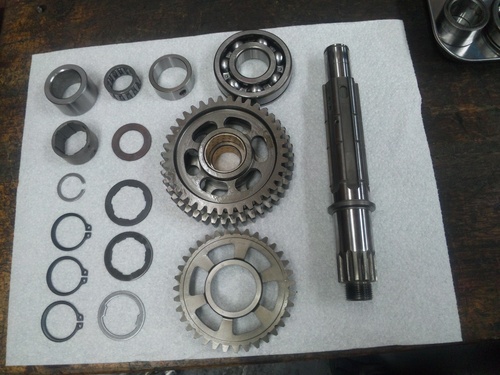

長く乗る為の交換部品でござる。
NさんのGPZ900R A12国内 エンジンオーバーホールその3_a0163159_22352662.jpg

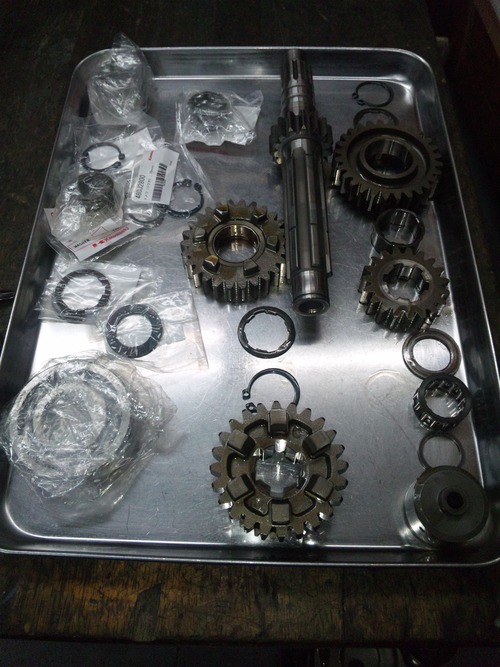

インプット側もオーバーホールします。
NさんのGPZ900R A12国内 エンジンオーバーホールその3_a0163159_2236755.jpg

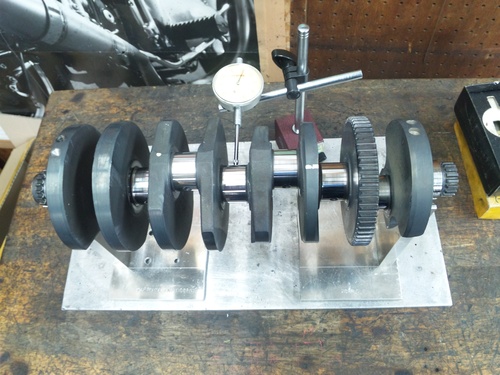

クランクシャフトでござる。中古クランクです。
NさんのGPZ900R A12国内 エンジンオーバーホールその3_a0163159_22362999.jpg

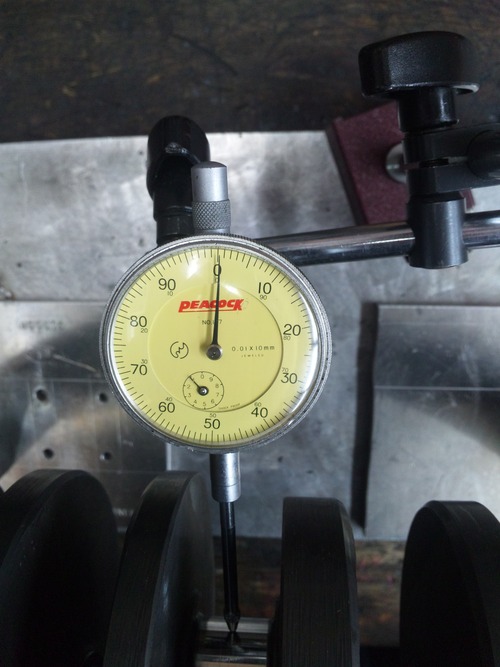

振れですが・・・ゼロ点から・・・
NさんのGPZ900R A12国内 エンジンオーバーホールその3_a0163159_22364937.jpg

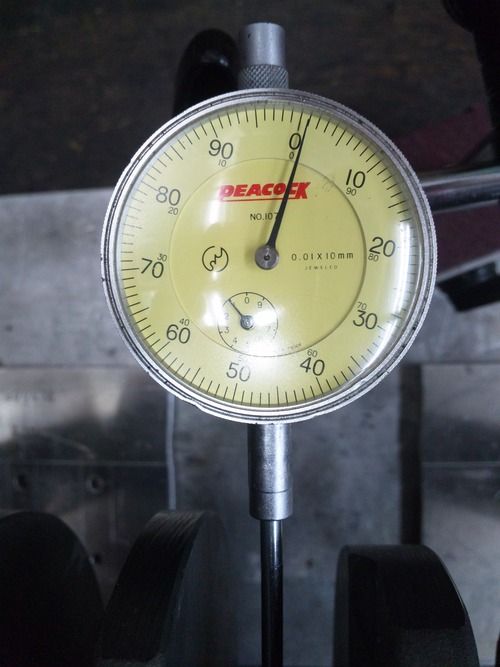

クルリと廻して測定。・・・振れは・・・0.009mm!当たりでござる。
4本のコンロッドもOKです。各ピン部は凸ラッピングして新品メタル組みます。
NさんのGPZ900R A12国内 エンジンオーバーホールその3_a0163159_2237456.jpg

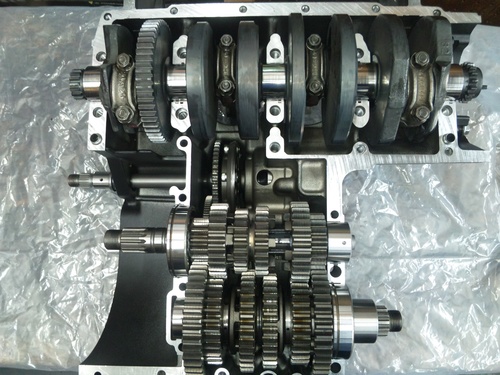

クランク&コンロッドメンテナンスしてアッパークランクケースに装着・・・ミッションも装着して
この後、ロアクランクケースを装着(被せる)でござる。ケースの合わせ面に液体ガスケットを
塗ります。
NさんのGPZ900R A12国内 エンジンオーバーホールその3_a0163159_22393822.jpg


その4へつづく。
