森山です。
NさんのGPZ900R A12国内　エンジンオーバーホールその４です。

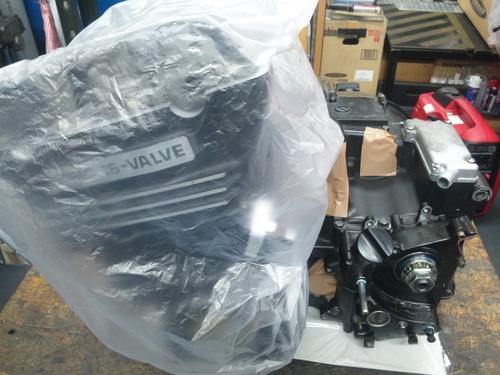

前回は、腰下のケース上下組立てました。・・・つづきでござる。
中古エンジンの復活は長い道のりです。全部新品で組めばいいのだが・・・幾ら
なんでも・・・高額すぎる！
パーツリストの部品を全て購入したら新品エンジン組めます。が・・・合計金額に唖然・・・
ですからオーバーホールでは・・・
使えるものは使い、使えないものは交換したり修正したりでオーバーホールするのです。
・・・それでも安くはありません。
ある意味フルオーバーホールは情熱です。「このバイクで気持ち良く長く乗りたい！」という情熱
ですなっ。

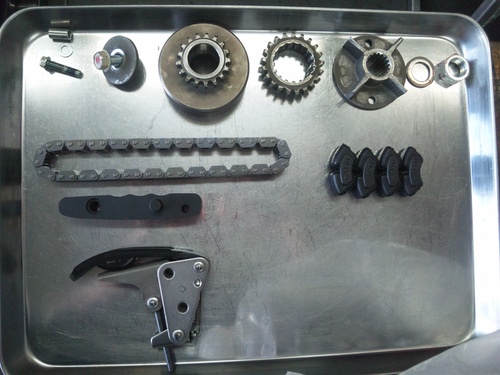

スターター＆ジェネレーター駆動チェーン系パーツです。
このサイレントチェーンですが・・・たまに切れます！危ない！クラッチカバーに穴が
開くほどのパワーです。初期型ほど危険！・・・９００R後期型は対策されておりますが・・
・・ZRX1200Rの後期型は更なるチェーンサイズアップで対策されてます。・・かなりでかい！
１２００もあるともたないのですな・・・途中で対策されておりましたが・・・リコールでは無いようで・・・
このエンジンは基本９００ｃｃ設計でござる。発展も見越してはいるのでしょうが。。。
設計に無理のある部分も多いのですが・・・そこも含めての忍者なのでござる。・・・「カタジケナイ！」

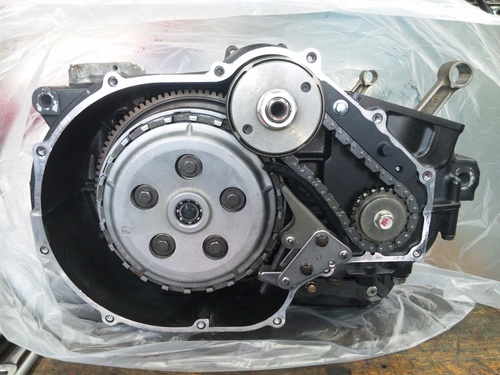

クラッチAssy＆ジェネレーターチェーン系パーツ装着しました。
クラッチはフリクションとスチールプレートとオペレーティングプレートベアリングの交換で、他は
全て再使用でござる。・・・機能上問題なしの状態でござり。

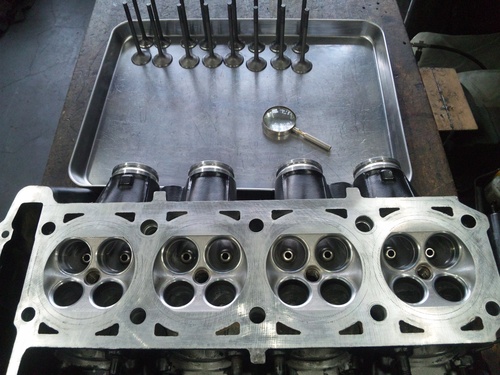

シリンダーヘッドでござる。
最終お掃除しまして・・・さんざん洗浄し、これから組立て開始！・・・「んっ！」


「キィーーーーーン！」・・・・・高周波！攻撃！「おりゃーーー！」
目の前はロックンロールの・・・COOLS！・・・「うっわっ！渋びぃーい！」
拙者のガキ時代は・・・CAROL・・・COOLS・・・でござる。
通りすがり中！チャリのオバちゃん！も・・・「君は～♪ファンキー・モンキー・ベイビ～♪」チリンチリン♪
それでも作業は続く・・・「キィーーーーン！」

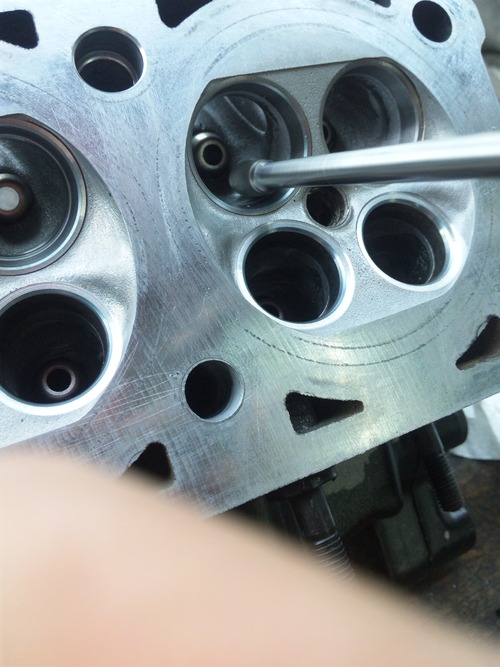

段つきが気になり・・・修正中！チョチョイのチョイでござる。・・・・全１６箇所ですが・・・COOLS!

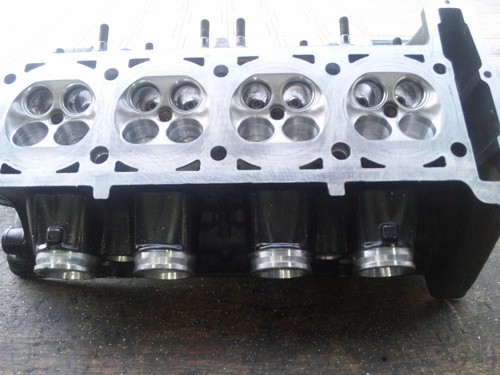

完成です。・・・気になり始めたら我慢ならず・・・


ヘッドの下準備完了して、いよいよ腰上組立てでござる。

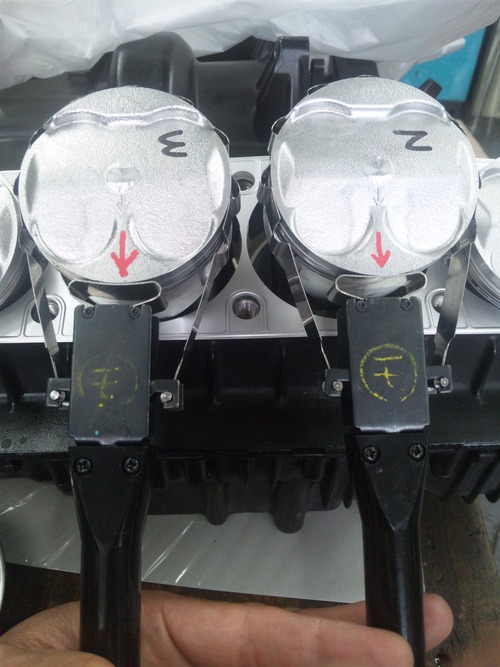

ピストン組付け後に、ピストンリングコンプレッサーを装着しまして・・・

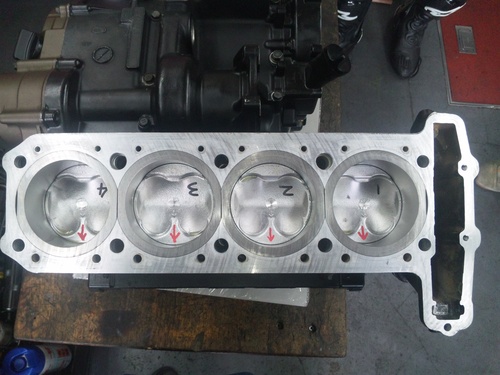

シリンダーを装着します。
今回は純正0.50ｍｍオーバーサイズピストンでのボーリングでござり・・・白煙よさらばでござる。

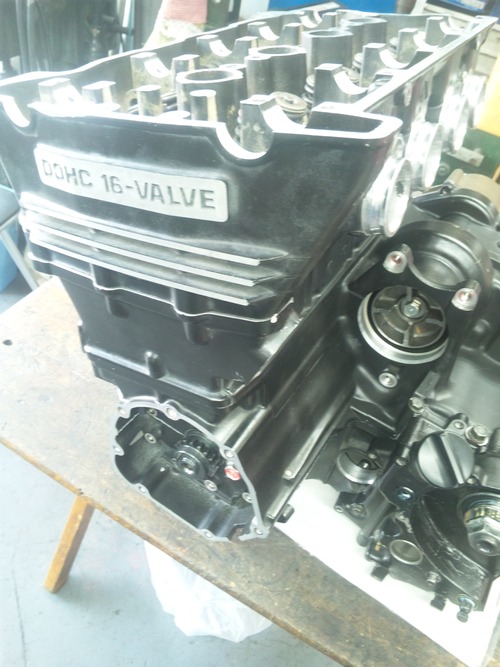

シリンダーの後はヘッド装着。・・・「んー、やっと先が見えてきた！」


お次は、カムシャフトでござる。

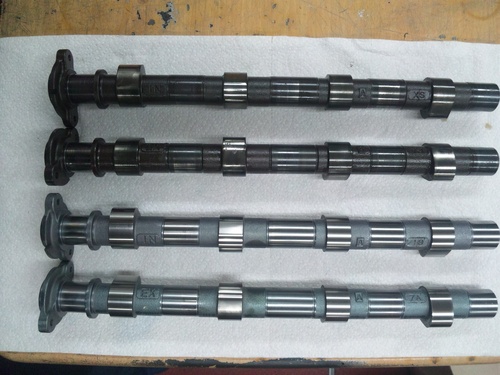

上の２本が旧で、ごくろうさまのカム、異常に黒く汚れてます。
下の２本が新品で、凸研磨したカムです。・・・さすが新品！綺麗でござる。
・・・国内A12のカムシャフトでして、低中速でのトルクアップ狙いでござる。

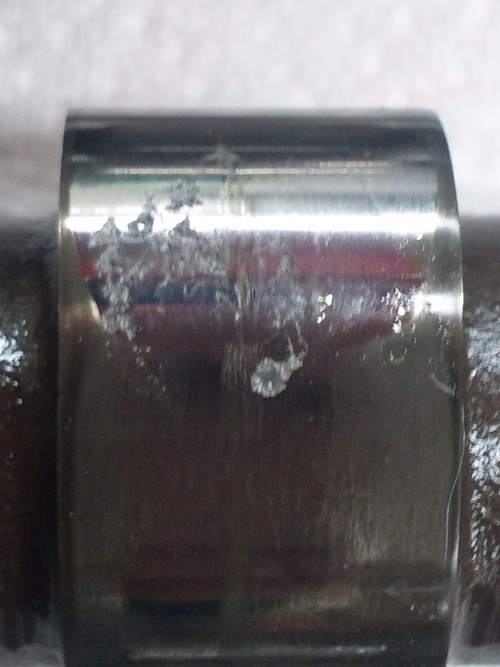

旧のごくろうさまカムのカム山でござる。・・・・死んでます。山があるので動きますが・・・
熱処理部分も剥がれ落ち・・・鈍らカムでの超鉄粉ばらまきとなりますので、無条件！早めの
交換が良いでござる。・・・もちろんロッカーアームも同時交換ですなっ。

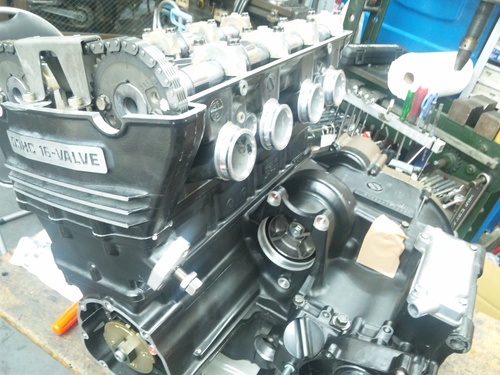

カムシャフト組み付けました。寿命の短いカムチェーンやガイド類も全て交換でござる。
今回も、・・・当店SPLパーツ！マニュアルカムチェーンテンショナー！での遊び管理でござる！
・・・｢カムチェーン殿！超長生きしてくだされ！」仕様でござる。このマニュアルテンショナーKItは
１８９００円でござり、今月から汎用機のハンドメイドからマシニングセンター製作にしました。・・・
ハンドメイドでは、生産が追い付かないと言うか・・・あまりにも時間が掛かりすぎて・・・

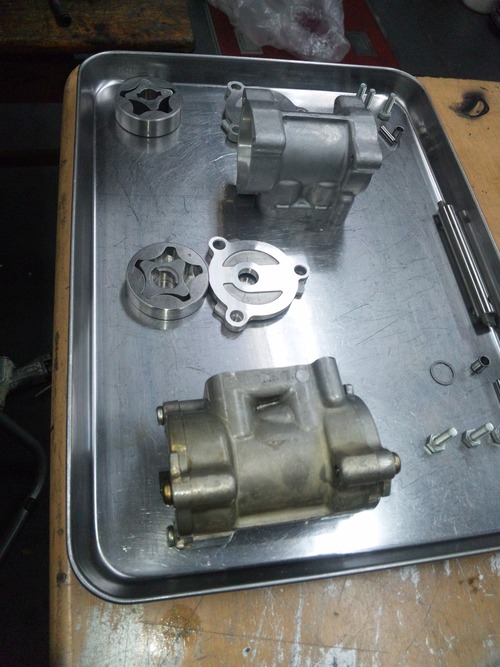

話、変わってオイルポンプでござる。
お客様持込の・・・「ZZR1100用かと？」・・・・中古ですが程度のよさそうなオイルポンプです。
「使えたら使って下さい」とのことでお預かりしておりました。・・・外観上はZZR1100っぽいが・・


装着前の分解メンテナンスで判明・・・

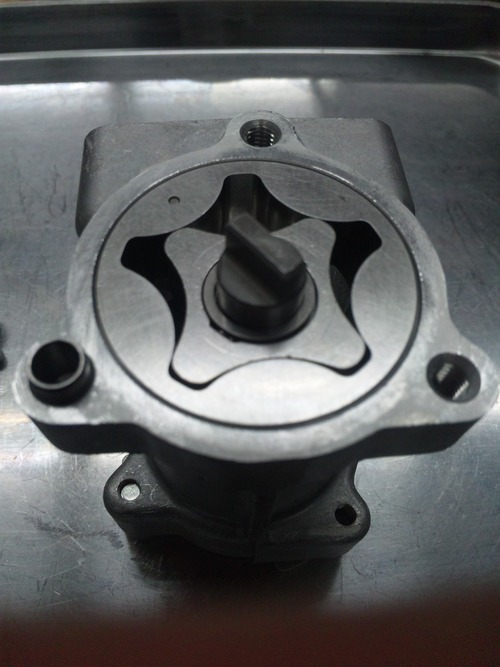

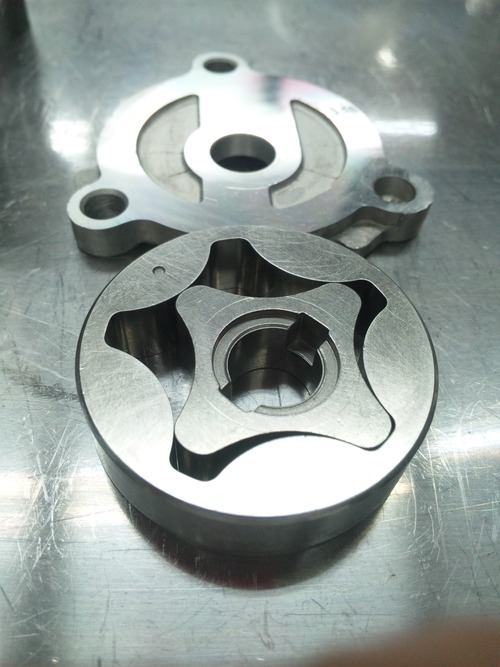

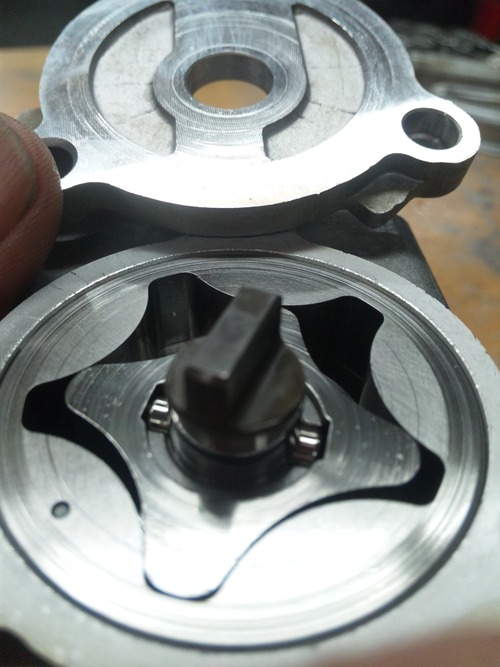

トロコイド幅が狭い・・・残念ながらGPZ900R用でござる。・・・しかも・・・
このポンプ、傷は少ないが大問題が・・クルクルとシャフトが回らない・・・抵抗が大きい・・・・なぜ？


こちらは、他の中古オイルポンプ・・・・細かい傷だらけ・・・オイルの交換サイクル不良、パーツ摩耗の
異物などが噛み込みでござる。


話し戻って・・・こんなに綺麗なのになぜ大問題なのか？・・・それは・・・

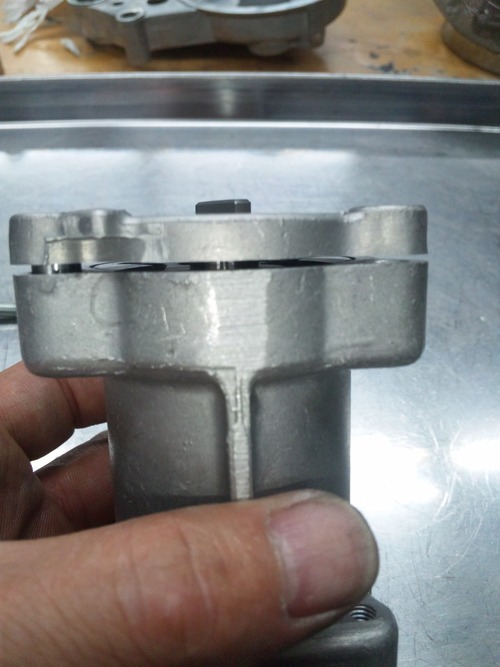

片側のフタがうまくない・・・通常、簡単に閉まるものなのだが・・・強引に閉めなあかん！
・・・セリが出てシャフトの回転が非常に重い！ダウエルピンを抜くとスムーズに回る。
ポンプボディーのシャフト穴加工不良かシャフト曲がりでしょう。

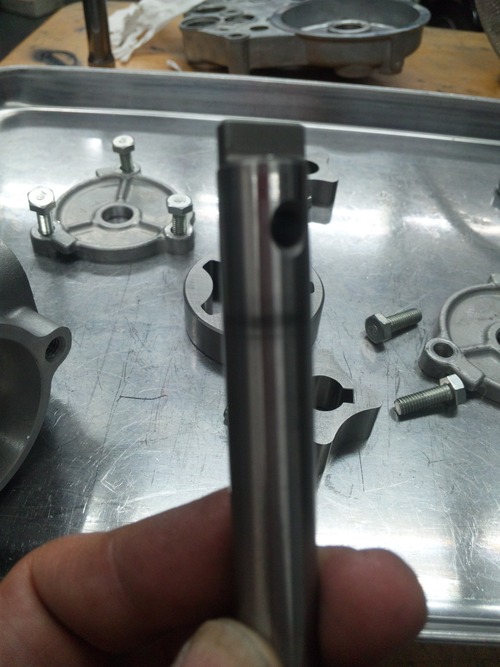

シャフトです。
あたりの強いところが傷ついてます。

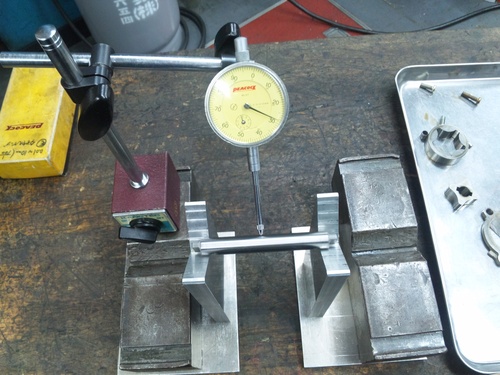

総点検です。結論から言えば交換ですが・・・そうなった原因は知りたいので総点検です。
シャフトの曲がりはOKです。原因は、オイルポンプボディーの穴のズレでのセリです。


本体と左右のフタをボルトで締めてから同時加工ですが・・・ダウエルピンが１箇所なので
ボルトのトルク不足や刃物のトルク、その他の原因で加工時フタがズレる可能性はある。
まさかの・・・同時加工ではない・・・単独での加工か・・・工場見学に行くしかないでござる。
・・・・ズレるといってもコンマ何ミリで・・・それだけの事で回りが重くなる。加工の失敗なのです。
無理すれば使えるのですが。。。今回は希望のZZR1100用でもなかったし。。交換します。


作業は続くでござる。


その５につづく。
