カワサキGPZ400Rエンジンオーバーホール・・・その4

森山です。
カワサキGPZ400Rエンジンオーバーホール・・・その4でござる。
クランクの動力を幅広のスプロケットを使い・・サイレントチェーンでセカンダリーシャフトへ伝え、
プライマリーギアからクラッチのドリブンギアへ伝えております。・・・手法は旧式でござる。
ゴム部品も多数使用しております。・・・年数が経ち過ぎて、ゴム部品は使い物になりません。
車体と同じでラバー部品は短命でござる。
20年以上前のラバーはカチカチで本来の仕事をしてくれませんね。
30年以上経つと・・・ひび割れて・・・割れてバラバラになっている物も少なくない。
エンジンは・・・磨耗だけでなく・・・・経年劣化や錆びでのトラブルも多いものでござる。

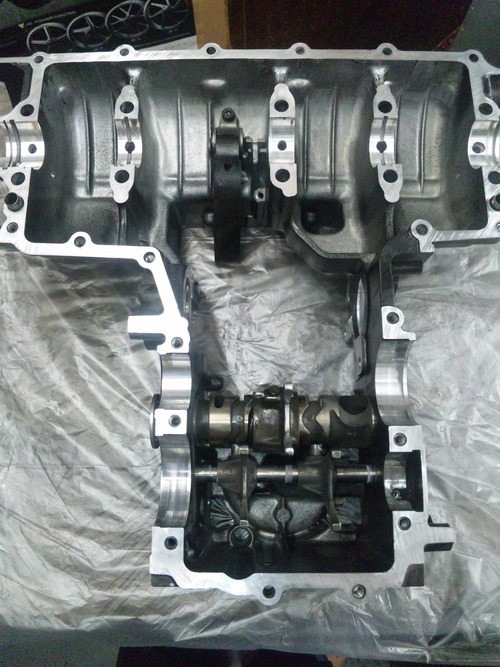

ロアクランクケースでござる。・・・・クランク室センター付近に付く・・・

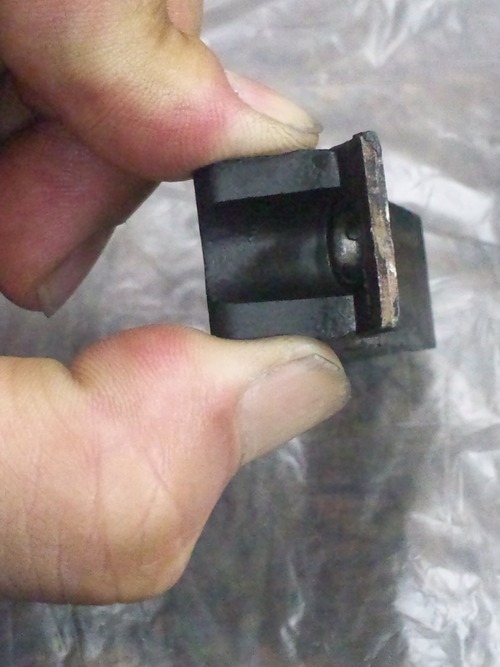

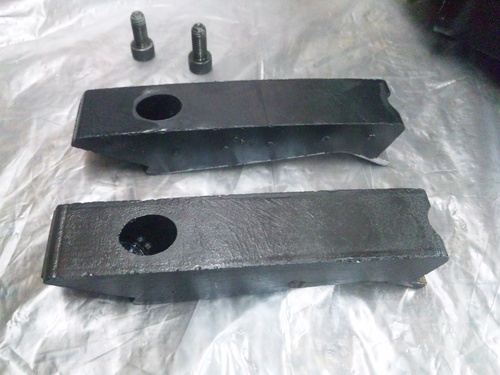

プライマリーチェーンのガイドです。(テンショナー側)・・・ゴム製です。


手前が古いガイドで・・・石のようにカチカチです。
奥が新品のガイドで・・・柔らかいです。・・・成型は雑に見えるでござるなぁ~。

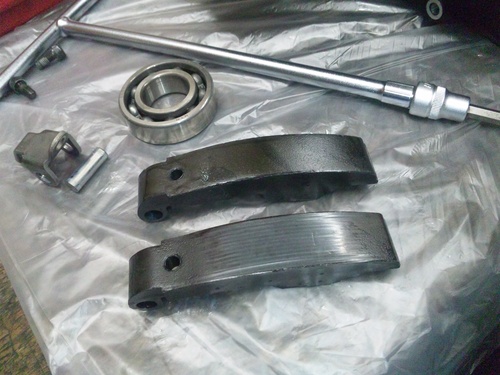

こちらは、アッパーケースに付くガイドです。
上が、古いもので・・・カチカチ。下が新品で・・・柔らかい。
プライマリーチェーンも磨耗してましたので交換します。・・・サイレントチェーンは磨耗しやすい。


アッパーのガイドです。新品は柔らかいでござる。・・・ゴム製なので、あたりまえです。


こちらは、古いガイド・・・・超固い!・・硬質プラスチックのようでござる。

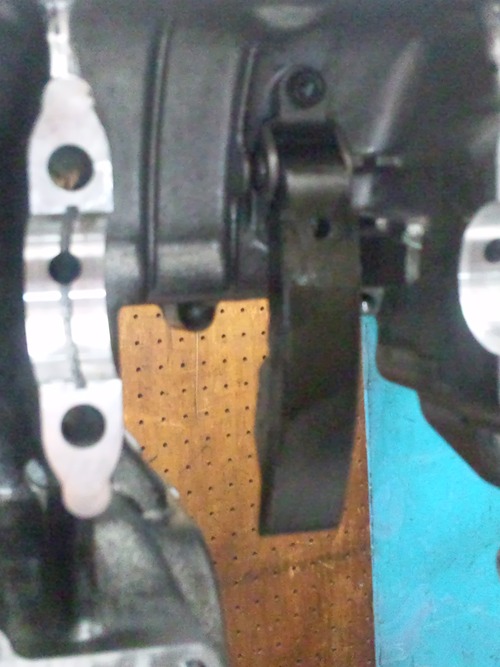

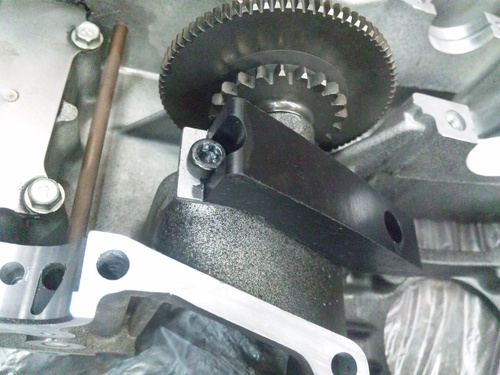

新品装着でござる。・・・部品が入手できて良かったです。

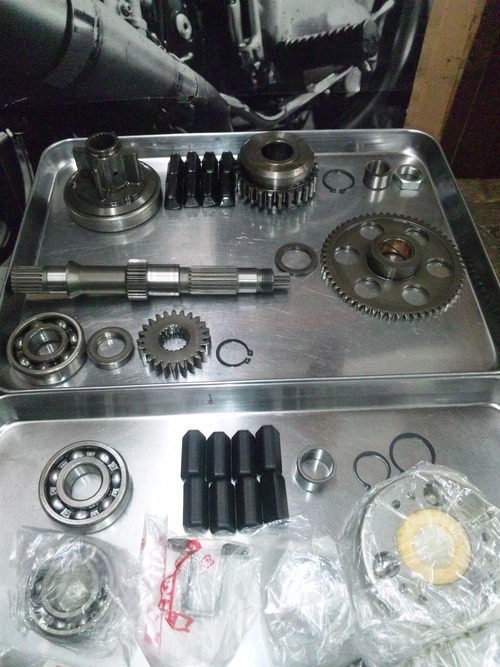

セカンダリーシャフト系のメンテナンスです。

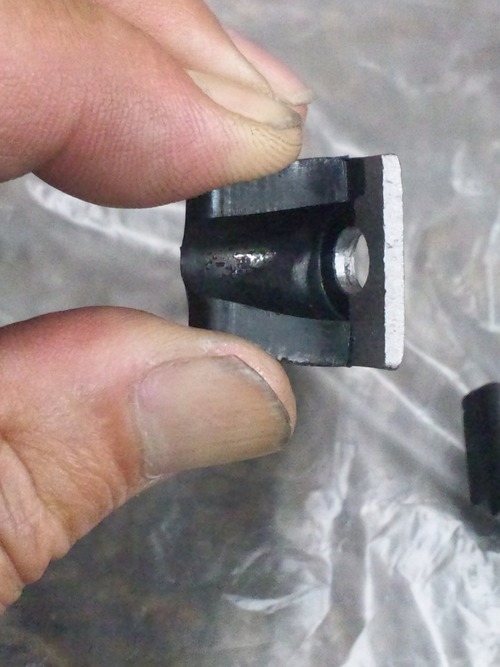

その中の・・・ダンパーラバーです。・・・「ゴム製品は年数経つとダメですなぁ~。」
衝撃吸収の重要な働きをするものですが・・・・硬いし縮んでるし・・・その為、ガタ発生あります。
かなりのガタでござる。
アイドリング時のゴトゴト音は・・・このガタからの異音でござる。

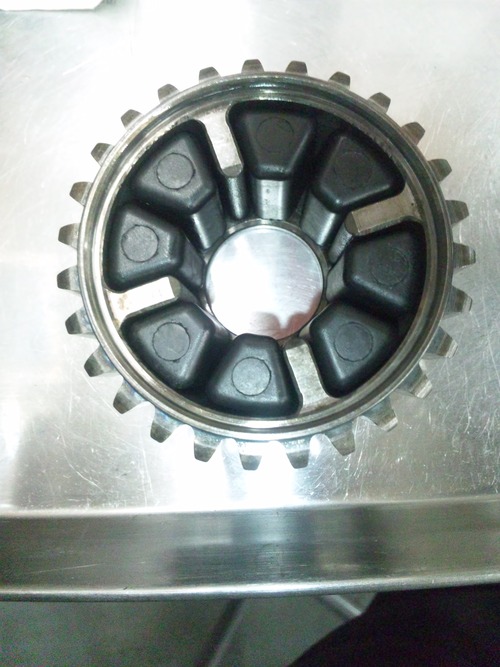

カップリング(アウター)に8個、配置されます。
・・・・カップリングの外周は幅広のスプロケットになってます。

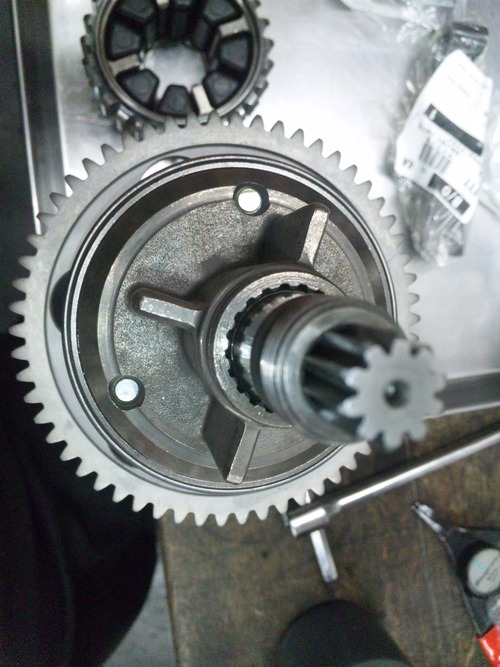

カップリング(インナー)です。
4箇所のプレートがダンパーラバーに接触してクッションとなります。

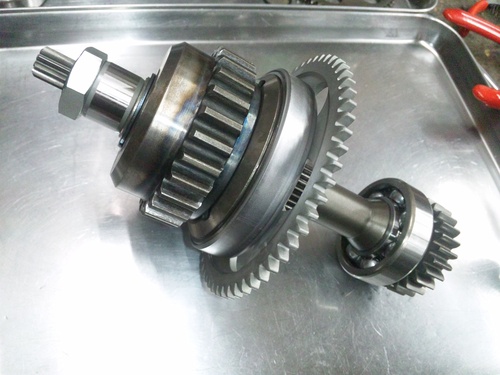

セカンダリーシャフト系のオーバーホール&メンテナンス完了!
・・・ガタ無しとなりました!~♪
スターターのワンウェイクラッチや各ベアリングも新品!・・これで長く元気よく走れますなっ。


金属は磨耗と腐食・・・ゴムは磨耗と劣化・・・長く使うのは辛いですなっ・・・・
タイヤは、皆さん気を使ってますが・・・他のゴム部品も・・・たまには交換しましょう。
その5へ続く。
