前回のつづき・・・S殿の、
GPZ900R エンジンオーバーホル、その2でござる。


ヘッドカバーを外し・・・・・走行約26000kmのヨシムラST-1カム!
この調子ですとカム寿命は40000km楽勝でござるかなっ。
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_23391774.jpg


程度抜群!みごとな当たり具合でござる。峠がメインで使うため使用回転域がいいですなぁ~。
スラッジも無く実に綺麗・・・やっぱ、高級オイルでの3000km交換!&うまい乗り方での威力ですなっ。
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_23393731.jpg

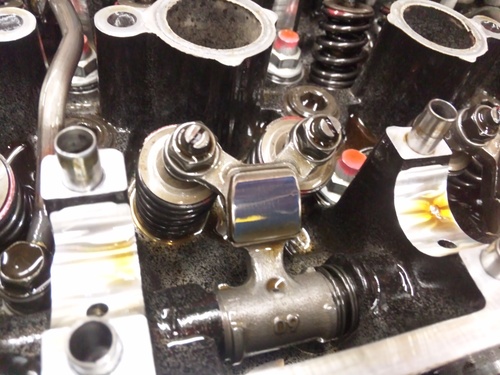

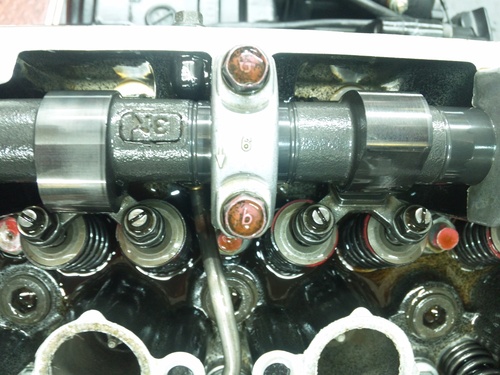

ロツカーアームもカムと同じ約26000km走行でござり・・・均一な当たりで鏡のような面です。
カム&ロッカーアームは問題なしで再使用可能でござる。
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_23395493.jpg

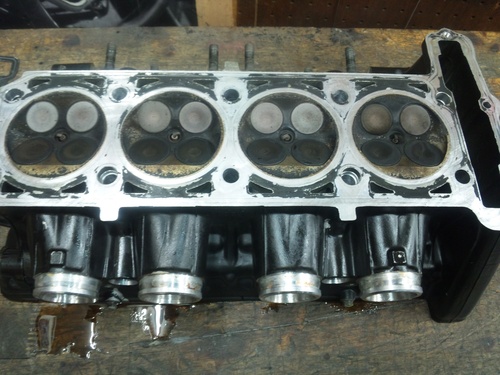

シリンダーヘッド外しました。
・・・・約55000km走行!・・・今回は、きっちりとオーバーホールいたします。
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_23401127.jpg

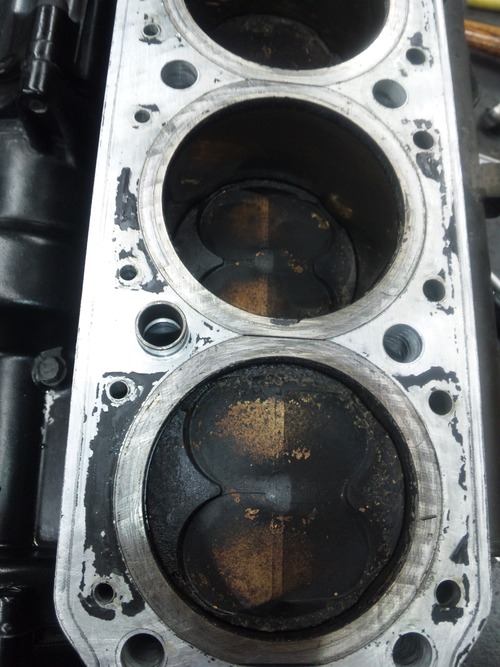

ピストントップでござる。
JEピストンで972仕様・・・走行は約26000km。
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_23402876.jpg

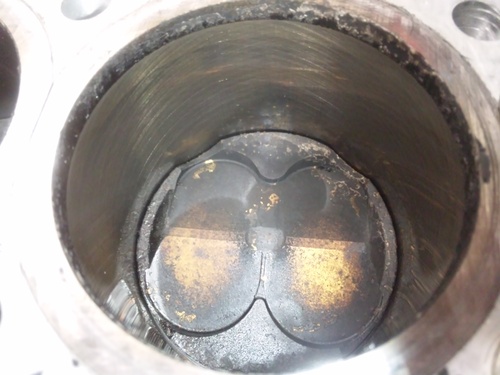

シリンダー内のクロスハッチも綺麗に残っております!・・・見事でござる!
決め手は・・・ボーリング技術&オイル管理&上手い乗り方!ですなぁ~。
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_23404453.jpg

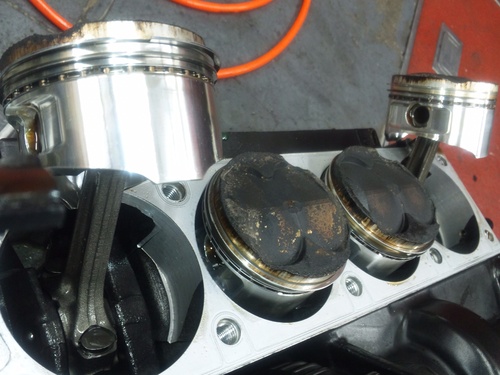

ピストントップのカーボンはござりますが、JEピストンの状態は抜群に良いでござる。
リングの当たりもみごとでござり・・・・カーボンだけ落せば・・このままで問題ない状態です。が、
今後の事を考え・・・ピストンリングとピストンピン&クリップだけは交換いたします。
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_2341258.jpg

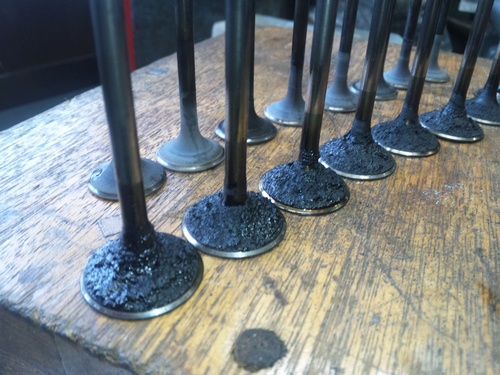

外したバルブです。・・・約55000kmご苦労様。
バルブガイドもご苦労様でござる。
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_23415331.jpg


シリンダーヘッドの燃焼室と各ポートのカーボンを落し・・・時間かかる作業です。
図のプラグ位置・・・正常です。
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_234293.jpg

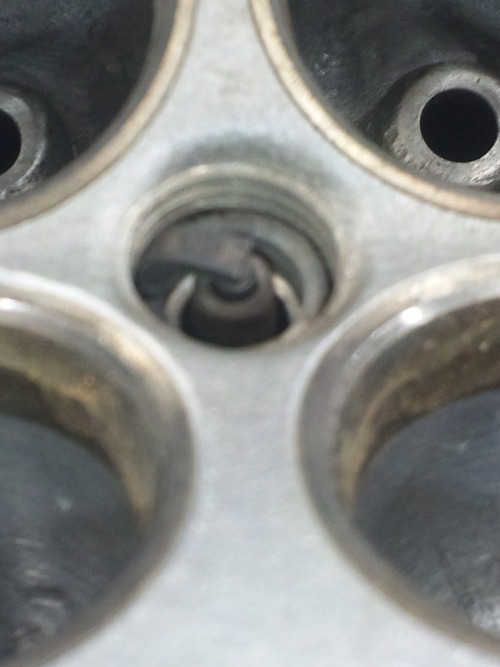

このプラグ位置は?・・・・ずいぶんと引っこんどりますなぁ~!緩んでいるわけではないのですが・・・
ここまで引っこむと問題ありですな・・・燃焼速度・・・圧縮比・・・
このヘッド・・・・1番と4番が引っこんどりますぅ・・・加工が悪いのか・・・?
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_23423368.jpg


深さ測定いたします。
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_23425064.jpg


正常なところは・・・・74.1mm。
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_2343622.jpg

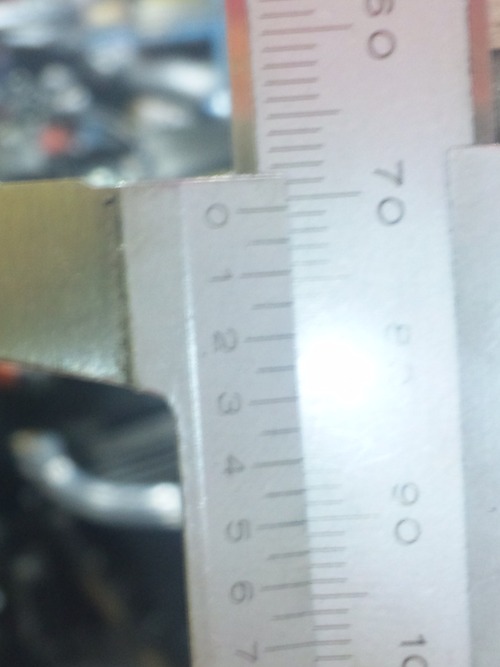

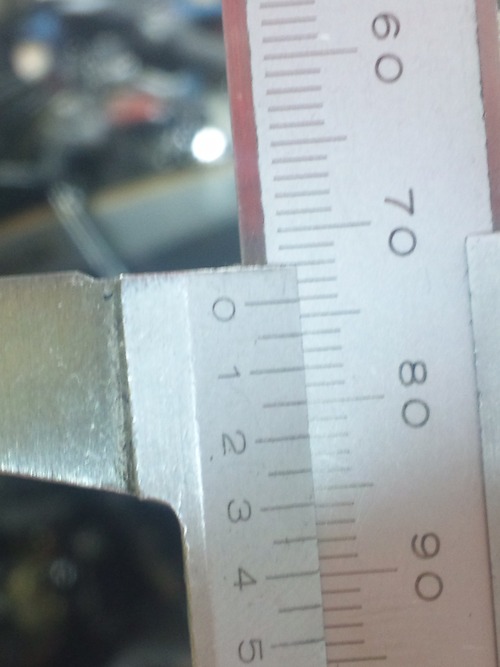

異常なところは・・・・70.4mm。・・・・・・・・・・怪しい。・・・・
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_23432010.jpg

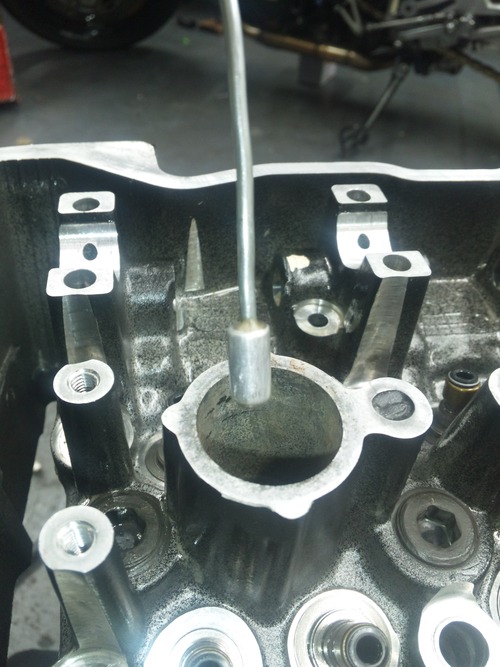

ピックアップのマグネットを・・・近づけると・・・
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_2343352.jpg


「カチン!」・・・・アルミヘッドなのに、くっ付くぞっ。
プラグホールは、幾度と無く水没した形跡あり・・・腐食もひどい、1番と4番ホール。・・・
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_23435148.jpg

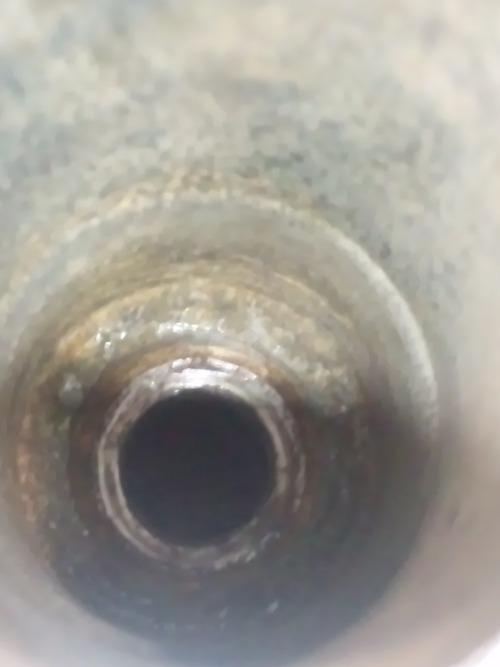

あの奥にあるのは・・・・座面ではなく・・・プラグの座金かぁ~。
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_2344784.jpg


腐食し固着した・・・・スパークプラグの座金でござるっ!

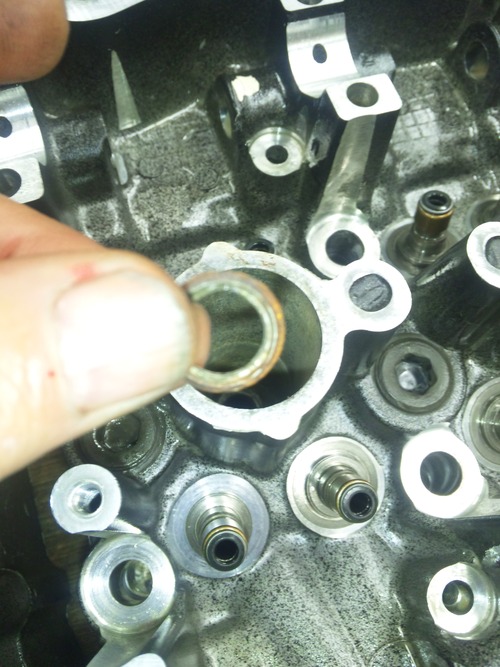

ここは1番ホールでござり、・・・座金摘出!の図。・・・ところが・・・なんと・・・
取れた座金の下に・・・・さらにもう一枚ござるではないかぁ~!!!!!!!!!
この奥の一枚が・・・超固着!・・・・・取るのに難儀いたしました。恐るべし水没・・・
数年前に1番ホールの水没がひどいので・・・水没対策のヘッドカバー装着し、現在は水没は無し・・
・・・この2枚の座金は対策前に固着したものですなっ。・・・・ところが・・・・
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_23442630.jpg


4番ホールは・・・・最近、水没バシバシしていた様子。基本2~4番ホールは水没しませんが
プラグキャップやヘッドカバーの座面腐食などで・・・洗車や雨により水没し。腐りまくりでござる。
特に4番ホールは外側にござるため水没いたしやすい。・・・現在、1番~4番まで全ての気筒を
水没対策したヘッドカバーを販売いたしております。・・・・ただし、装着技術が必要なので、通販禁止。
店頭装着販売のみでござる。・・・・性能は完璧でござる。
図の4番・・・圧縮漏れする勢いで腐食ですなっ。・・・・・・・もちろん座金の除去作業は・・・悪戦苦闘。。。。。

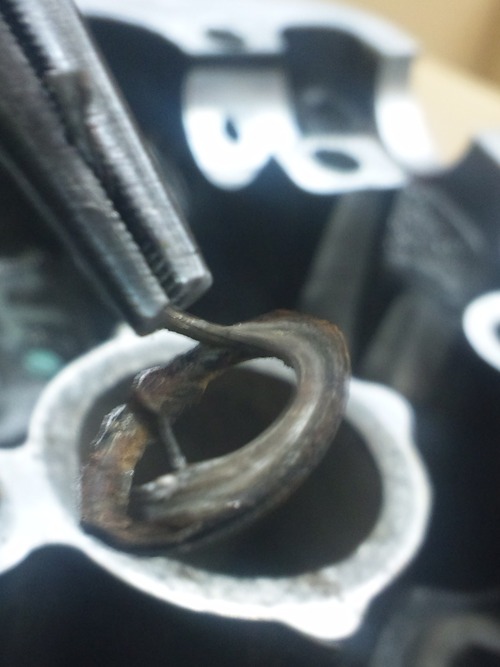

SST製作し・・・座金を破断して・・・
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_23444153.jpg


「とれたぁ~!」・・・ようやく摘出でござる。
エンジン搭載時ですと・・・・さらに困難な作業ですぞ。
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_23445738.jpg

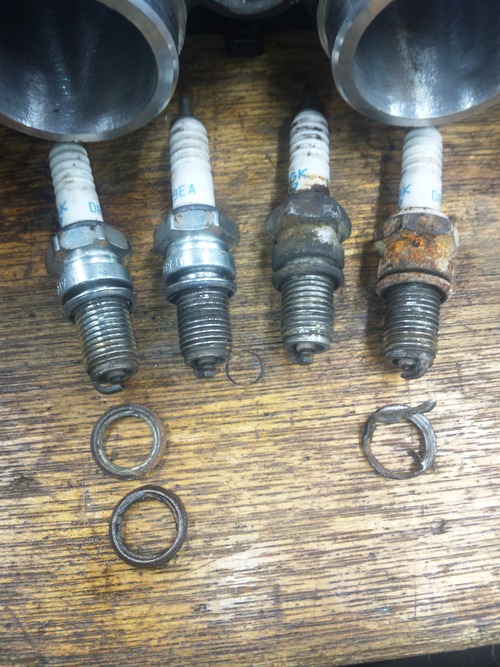

ニンジャ系のエンジンには・・・何故・・・プラグホールの水抜き通路が無いのか・・・・
実に馬鹿馬鹿しい話でござる。
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_23451453.jpg

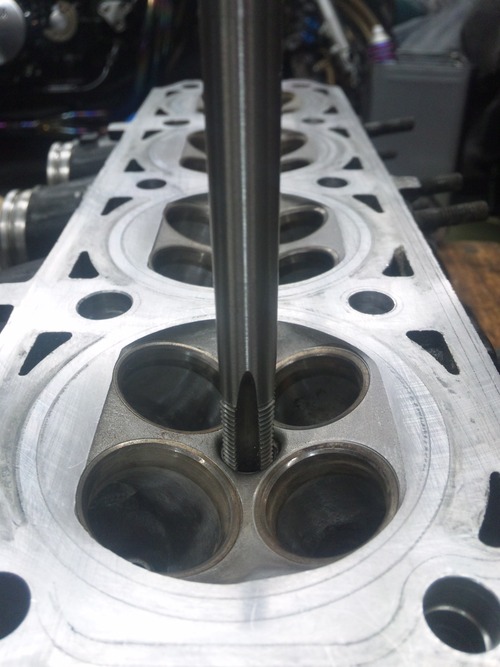

最後にプラグ装着のネジ山清掃いたします。
もちろん、装着座面も綺麗にいたします。・・・あまりにも座面が腐食していると爆発圧力が
抜けますので座面は機械加工でござる。・・・ヘッド単体の時にしか出来ない作業でござるなっ。
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_23453394.jpg

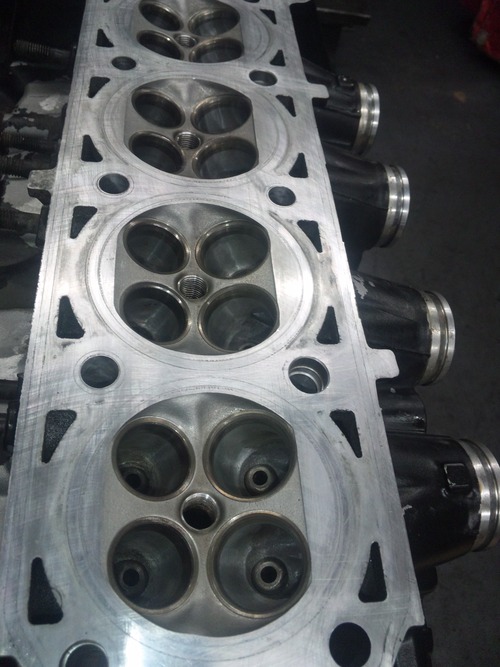

まぁ~、色んな事がありますなっ。
とりあえず・・・プラグホールは水没させない事です。・・・が・・・忍者のエンジンは、
・・・悲しい事に確実に水は浸入いたしまする。
GPZ900R エンジンオーバーホルですなっ。その2_a0163159_23455136.jpg

その3へつづく。
