CBX550Fエンジンオーバーホール!その5

森山です。
CBX550Fエンジンオーバーホール!その5でござる。
かけあしでレポートいたします。

クランクシャフトにコンロッド装着します。

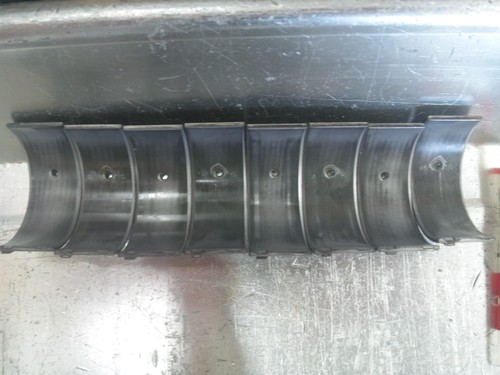

今まで使用のメタル・・・アッパー側の方が傷みます。

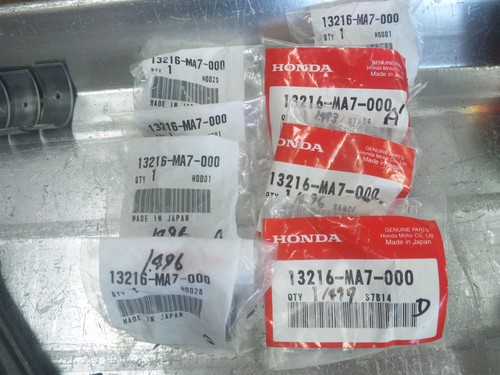

今となっては、超貴重な新品メタルに交換っ~♪


コンロッド装着完了!
このクランクシャフトの振れは0.005mmでござった!・・・さすがホンダですなっ。


クランクケースは異常なく、程度良しっ。


左がCBR400F・F3レース用エンジンから頂いたパーツで、
右が今まで使用のCBX550Fのパーツ。


その中のオイルポンプです。
左がCBR。右がCBX。・・・・・CBRのポンプは巨大っ。


比較いたしますと、その大きさにビックリっ。


オイルポンプ駆動のギアです。左CBR、右CBX・・・ファイナルも違います。
CBRの方はCBXより低回転。

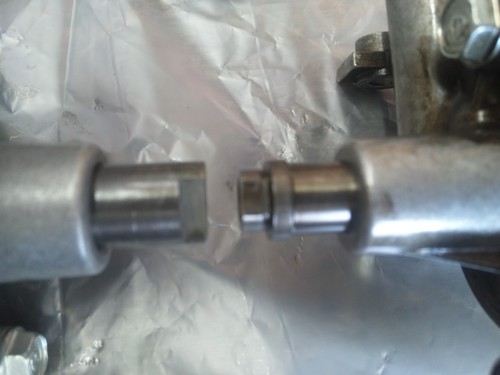

シャフト径も、左のCBRは極太っ。


プライマリーチェーンのスライダーです。
手前がCBR・・・・・奥がCBX(傷んでます。)・・・・・

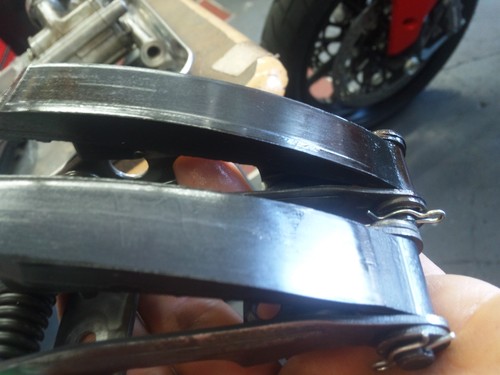

こちらは、テンショナーです。
手前がCBR,奥がCBX・・・・CBRの方は極上品っ!
プライマリーチェーンも程度良し!


CBX550F専用のカムチェーンは、新品に交換いたします!・・・
ハイカム組んであり過酷な状況っ。新品に交換致したかったので、ありがたき新品でござる。


左が新品。右が旧。


右の旧は摩耗でかなり伸びています。


ミツションのカウンターシャフトオイルシールも新品に交換っ!
外周の鋼板錆びてましてゴムの浮もござりっ。・・・新品ござり助かりました。

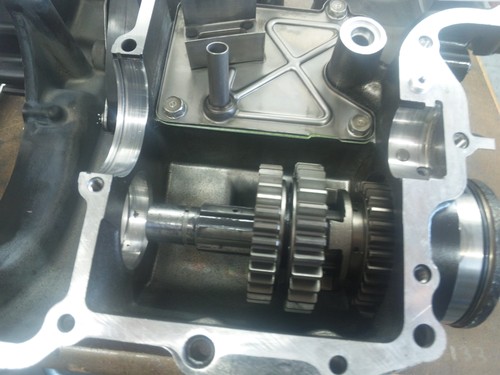

カウンターシャフト側、組み立てます。


組み立て完了。・・・・カウンターとメインがケース上に並ばないタイプでござり・・・
エンジンの前後長が短くできるっ。・・・
クランクセンターとフロントスプロケットセンターが近づく今時のエンジンに似てますが・・
クラッチの付くメインシャフトは下側ですっ。・・・まぁ、当時の発想はプライマリーチェーンで
の動力伝達&クラッチハウジングの径の大きさでクランクセンターとメインシャフトセンター間が
極端に短くできないので・・・このように致したのでしょうっ。


メインシャフト側&クラッチAssyも組み立てまして・・・


クランクメタルも新品といたし・・・・

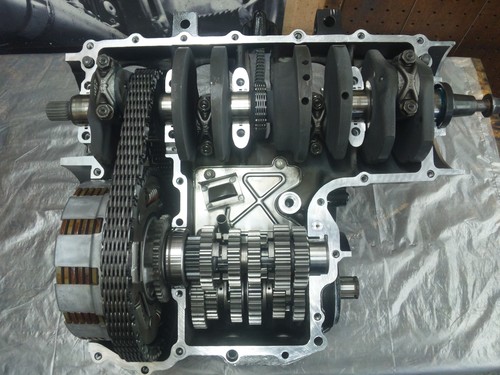

アッパークランクケースに装着!


ロアクランクケース被せまして・・・・ボルト固定!


・・・・・そうそう、このエンジンはプライマリチェーンで動力を伝えていますが・・・
セカンダリーギアが無いタイプ。・・・通常のエンジン回転方向(右回転)ですと・・・
バイクがバックしちゃいますので・・・・クランクを逆回転(左回転)させてます!・・・
・・・・アクセルオンで車体のフロント側が沈む・・・通常の逆の動きとなります。
小排気量なのでさほど問題ないが、大排気量車なら問題ですかぁ~ね。

その6へつづく。
Commented by 渡辺 at 2015-08-11 11:15 x
初めまして、この記事を見させていただき質問がございます。
可能な範囲で回答いただけましたら幸いです。

オイルポンプについてですが、CBRF3用ですとCBXより低回転とのことですが、ポンプ自体が大きいので油圧や流用が上がるとの理解で良いのでしょうか?
Commented by 渡辺 at 2015-08-11 16:12 x
失礼しました、「油圧や流量」の間違いです。
Commented by moriyamaeg at 2015-08-11 22:37
渡辺さん
こんばんは。
CBRはREVを作動されるために
流量がCBXより多いです。
ポンプサイズとギア比でバランスしてます。
byもりやま
Commented by moriyamaeg at 2015-08-11 22:38
ちなみにレース車両ではREVは
カットしてますがポンプはそのままです。

byもりやま
Commented by 渡辺 at 2015-08-17 15:41 x
もりやま様
お忙しい中回答ありがとうございます。

私もCBX550Fをフルオーバーホールしようと思っていて、メタル保護の為にも流量UPをしたいな、と思っていたので参考にさせていただきます。

メタル類は最近ホンダから供給される物は張力が無く真円にならないそうですね・・・当時物を探さなくちゃです(泣)
Commented by moriyamaeg at 2015-08-20 00:23
渡辺さん
こんばんは。
旧車の部品探しは大変ですね~。

byもりやま
