ＧＰＺ900R・Ｓ殿号のエンジンオーバーホール その４

森山です。
Ｓ殿号のつづきでござる。




販売終了部品のアウトプットシャフトと３ＲＤ、４ＴＨギア・・・
極上品を探しますっ♪。

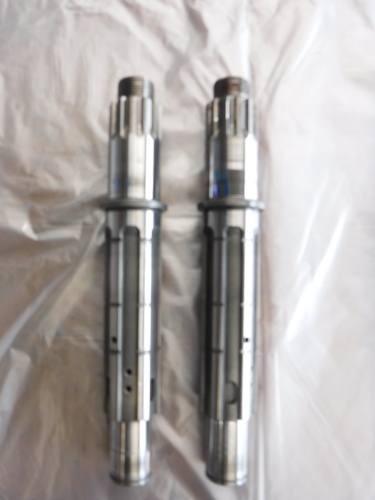

アウトプットシャフト・・・ゲットです。

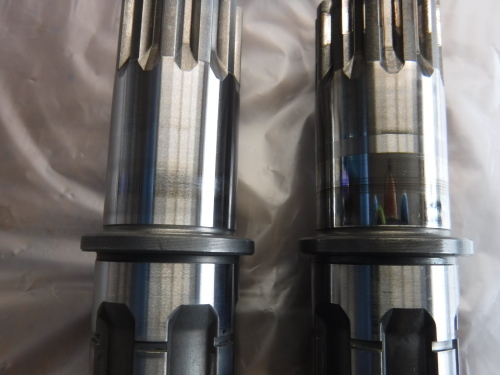

左側が極上品。
右が旧。







フロントスプロケットの奥にあるボールベアリング・・・
外輪はクランクケースでホールドですが、長年の激しい駆動力にやられ
ケース側の穴は拡大いたしガタ発生。
内輪は図のアウトプットシャフトに装着ですが、同じく駆動力にやられ
シャフト痩せてガタ発生。

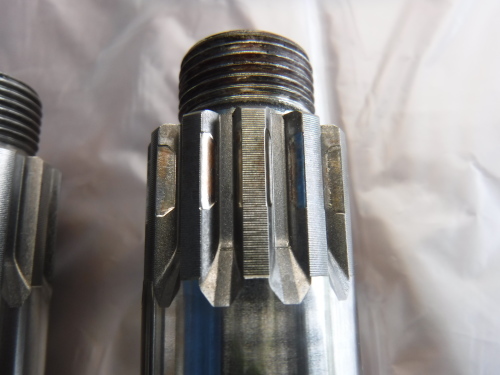

旧シャフト・・・
フロントスプロケ装着部のスプラインも減っており、激しさを物語っております。
センターロックタイプではさほど減らないのですが・・・

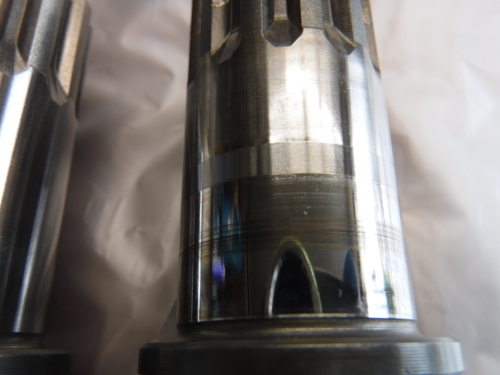

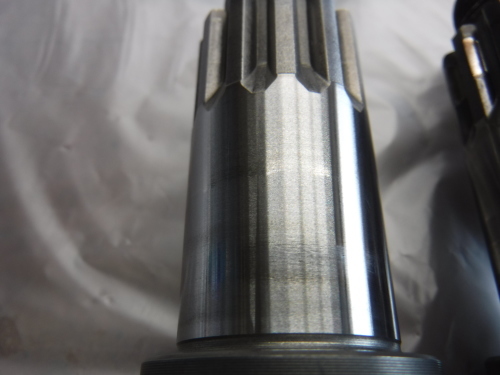

ベアリング内輪装着部分で・・・光っている部分が摩耗っ。
測定いたすと限度値でござる。










ゲットした極上品。

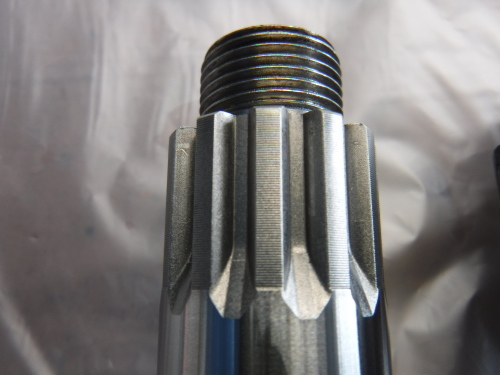

スプラインも・・・








ベアリング内輪装着部分も・・・極上でござる♪。

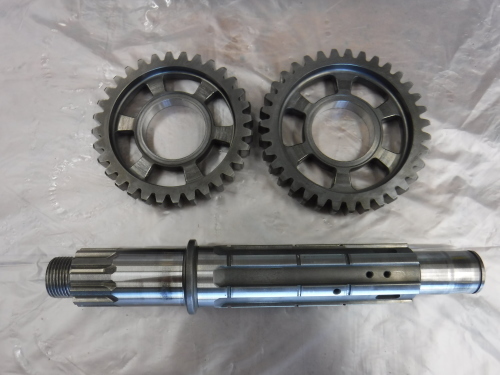

３ＲＤ、４ＴＨギアも無事ゲット♪。
・・・さて組み立てますかっ。

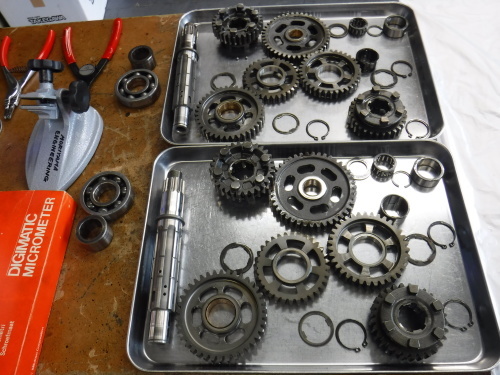

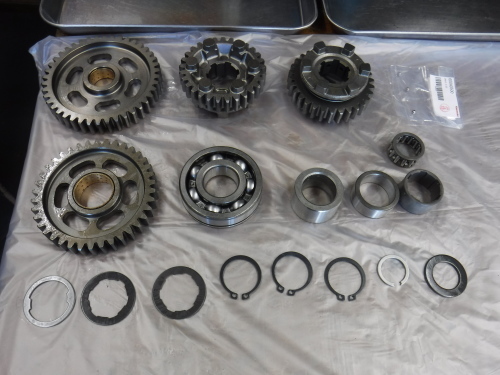

アウトプットシャフト、３ＲＤ，４ＴＨ以外の
ＬＯＷギア、２ＮＤギア、５ＴＨギア、ＴＯＰギア、その他部品・・・
新品ゲットでござる♪。

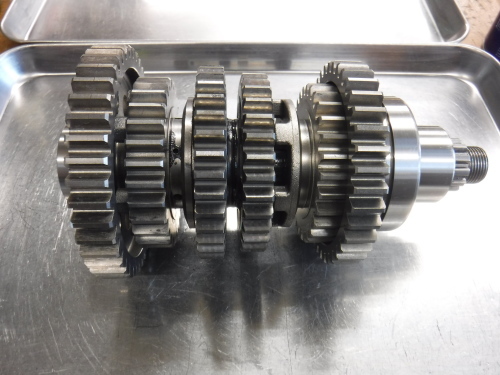

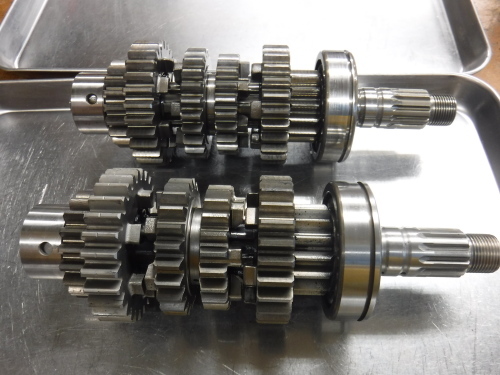

アウトプットシャフト側ミッションＡｓｓｙ・・・ロングライフ仕様完成でござる♪







インプットシャフト側ミッションは、全て新品部品ゲットでござり・・・







インプット側ミッションＡｓｓｙ・・・・ロングライフ仕様完成でござる♪。

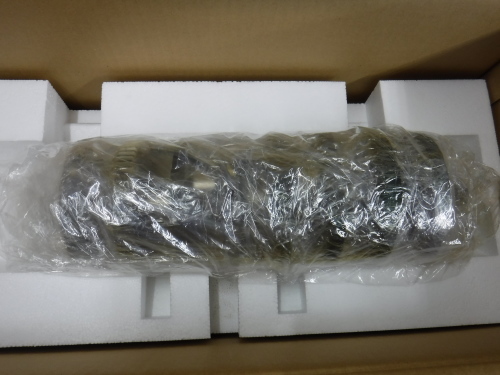

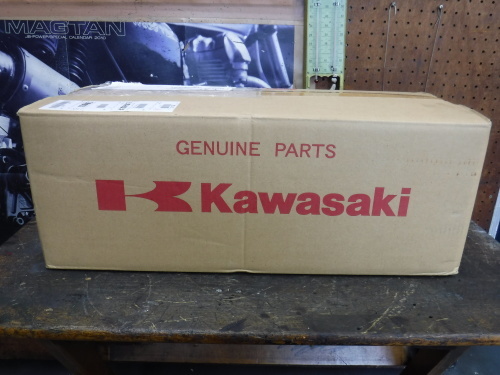

重い段ボール箱の中は・・・








新品クランクシャフトでござる。

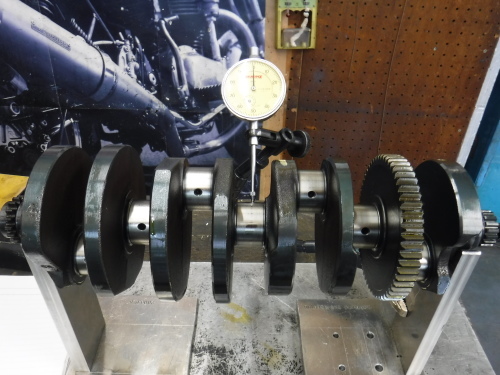

各部検品測定・・・合格。

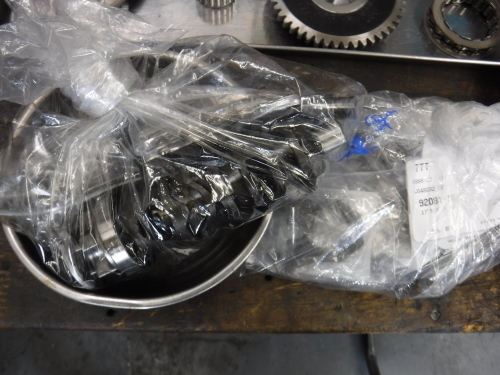

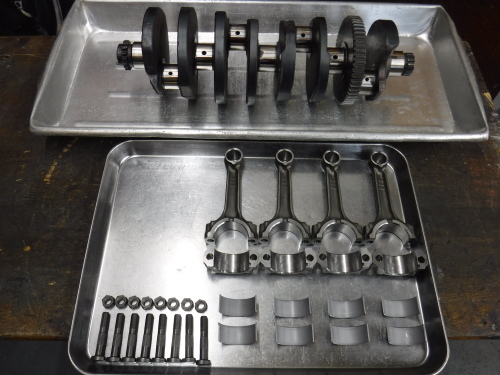

コンロッド系の各部品準備いたし・・・精密組立いたします。

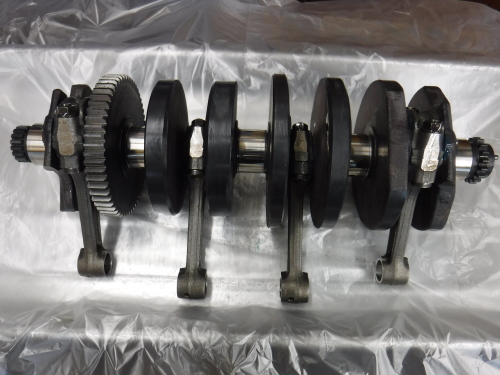

クランクシャフトＡｓｓｙ完成でござる♪

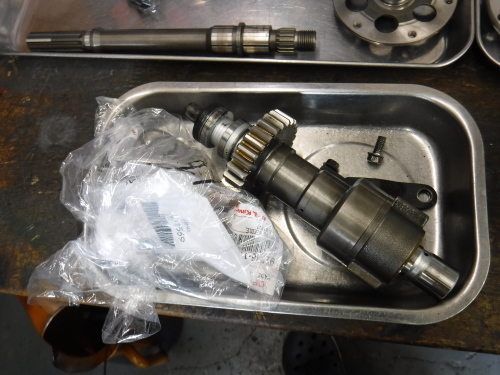

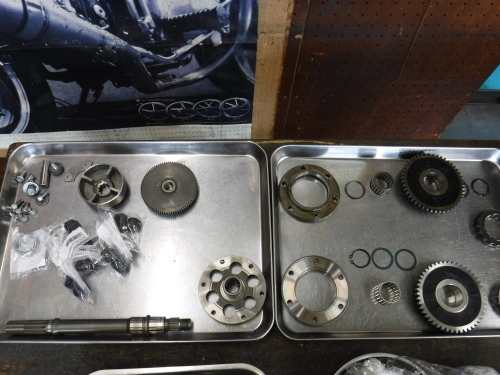

スターター・ジェネレーターシャフト系も・・・







バランサー系も・・・・







シフト系も・・・もれなく！ロングライフ仕様めざします。

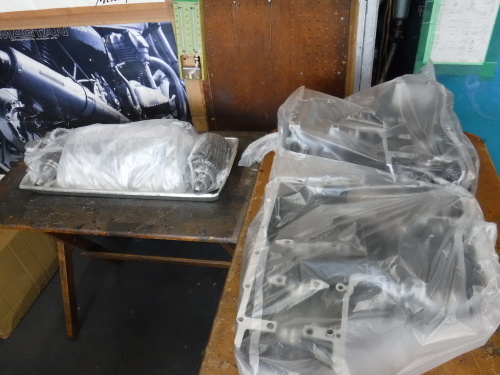

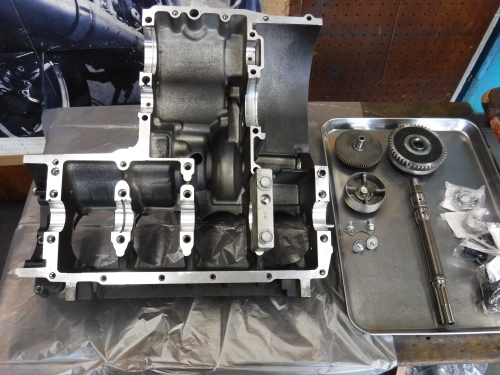

新たに準備した極上クランクケース・・・・
アッパークランクケース側にスターター・ジェネレーターシャフト系部品装着








・・・完了。

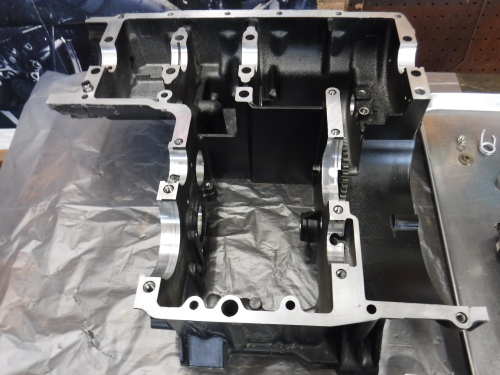

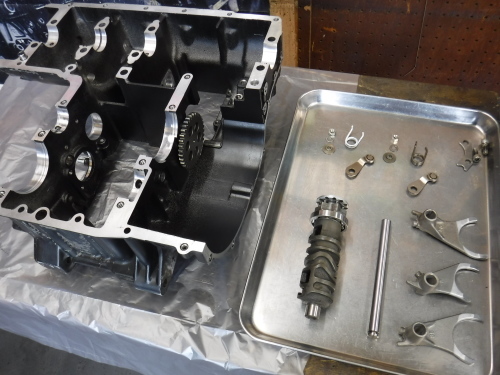

ロアクランクケースに・・・

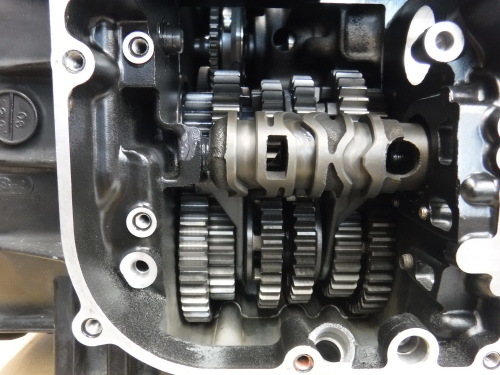

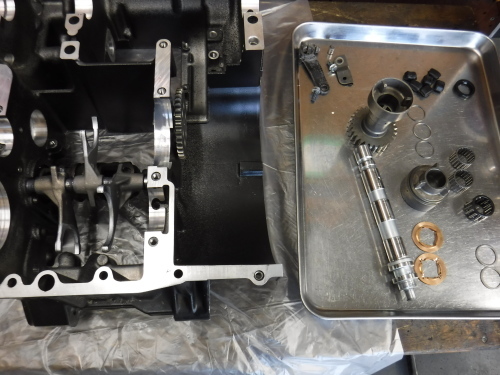

シフト系部品装着・・・





バランサー系部品装着・・・

腰下の下準備完了いたしましたので、組み立て開始でござる。

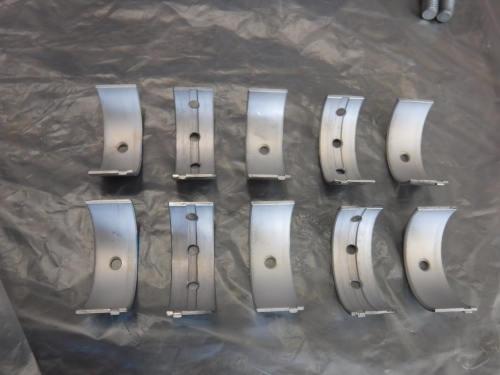

新品クランクメタルも合わせまして・・・

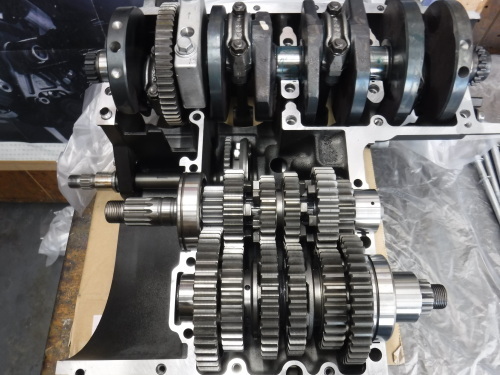

クランクＡｓｓｙ、ミツションＡｓｓｙ装着し・・・
上下ケース合わせます。

ここまで、長い道のりでござりました。・・・


つづく。
