kawasaki ZL900 エンジンオーバーホールでござる。その3

森山です。
ZL900のつづき。





kawasaki ZL900 エンジンオーバーホールでござる。その3_a0163159_00045708.jpg
販売終了の部品もござり補機類&再使用の関連部品は丁寧に外します。
・・・残すはリア足廻り(シャフトドライブ系)でござる。








kawasaki ZL900 エンジンオーバーホールでござる。その3_a0163159_00060060.jpg
シャフトドライブで・・・
スイングアーム内部を駆動シャフト(プロペラシャフト)が通っておりますので
一般的なピポットシャフト(長い貫通ボルト)だと通せないのです。そこで・・・
スイングアームピポット部の左右にあるベアリングをテーバーベアリングとし、
フレーム外側から高精度で丈夫なピンを差し込んで、剛性確保&ガタなく作動
するように装着でござる。
丈夫なピンだけでなく、スイングアーム側もフレーム側も精度と剛性が必要です。

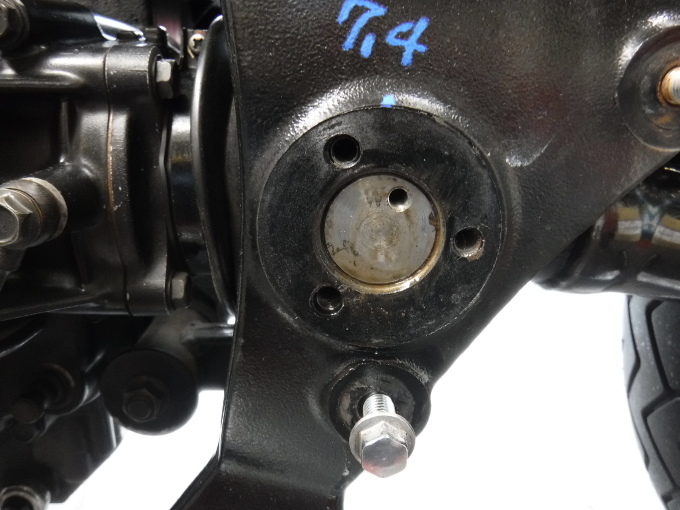

kawasaki ZL900 エンジンオーバーホールでござる。その3_a0163159_00054259.jpg
フレーム側の剛性確保の為・・・丈夫な鋳物の塊ですっ。
ベアリングにプリロードをかける外側の部品を外し・・・ピンを抜きます~♪











kawasaki ZL900 エンジンオーバーホールでござる。その3_a0163159_00061771.jpg
新車から30年、一度も分解されず・・・・
ピンが抜けませぬっ。。。。

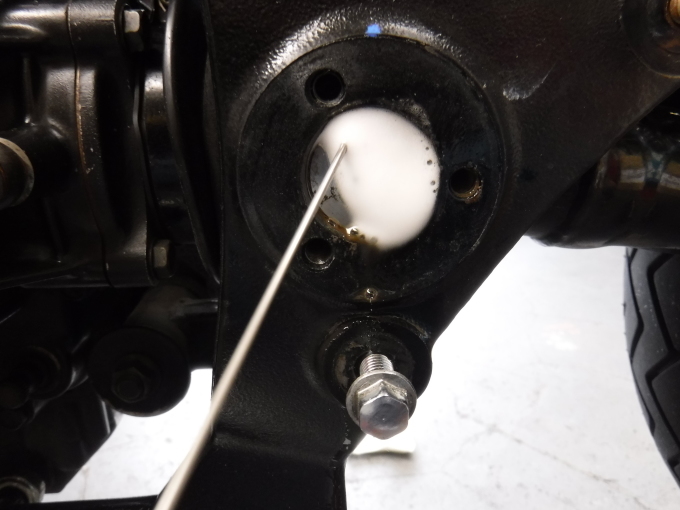

kawasaki ZL900 エンジンオーバーホールでござる。その3_a0163159_00065120.jpg
優秀な浸透剤を染み込ませます。
浸透剤吹き付け・・・放置・・・吹き付け・・・放置・・・吹き付け・・・
繰り返し・・・力技で傷めないよう時間をかけますっ。











kawasaki ZL900 エンジンオーバーホールでござる。その3_a0163159_00071083.jpg
・・・すこしずつ抜けてきました♪。
(新車で1秒の仕事が、旧車は2時間でござるか~♪)










kawasaki ZL900 エンジンオーバーホールでござる。その3_a0163159_00120906.jpg

定期整備していればこうはならないのですが・・・
「スペシャルメンテナンス」は重要でござるぞ。














kawasaki ZL900 エンジンオーバーホールでござる。その3_a0163159_00123447.jpg
ようやく、リア足廻り分解完了っ。

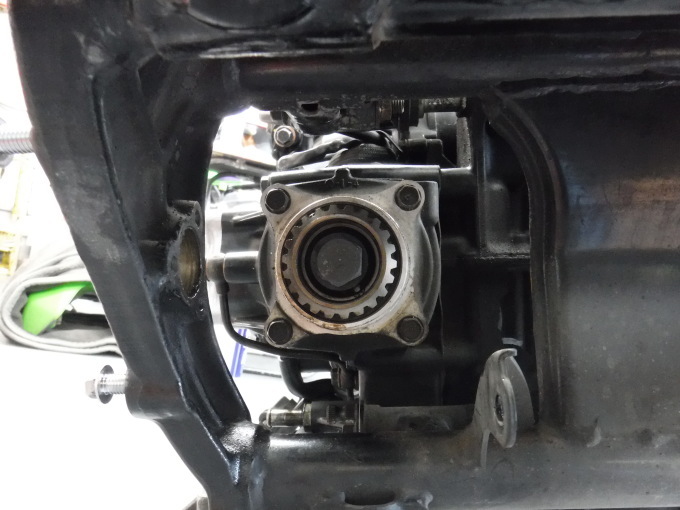

kawasaki ZL900 エンジンオーバーホールでござる。その3_a0163159_00125569.jpg

シャフトドライブ・・・・構成部品も多く鉄の塊でもござり重たいのでござる。










kawasaki ZL900 エンジンオーバーホールでござる。その3_a0163159_00131176.jpg
この後も苦労致しまして・・・
ようやくエンジン降りましたぁ~♪「バンザイ!」









kawasaki ZL900 エンジンオーバーホールでござる。その3_a0163159_00140370.jpg
車体は組み立てまして・・・しばらく倉庫で保管でござります♪
・・・つづく。
