kawasaki ZL900 エンジンオーバーホールでござる。その11

森山です。
ZL900エンジンオーバーホールでござる。・・・最終回。






kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_22323118.jpg
エンジンオーバーホール、燃料系メンテ、冷却系下準備、完了いたし
遂にエンジン搭載でござりっ♪
・・・車体を準備いたします。







kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_22330005.jpg
車体側の交換部品(ゴム部品)でござる。







kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_22333998.jpg
車体側にエンジンの振動が伝わりにくいよう・・・
マウント部分に防振ゴムが装着されております。








kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_22340979.jpg
エンジン後方上側の防振ゴム(マウントラバー)(ダンパーラバー)
(クッションラバー)交換いたします。








kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_22424901.jpg
マウントボルト・・・ものすごく長い♪
再使用可能ですが、錆は除去しておいた方が良いので・・・






kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_23011825.jpg
錆落としいたし・・・仕上は「花咲かG~♪」でござる。








kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_23005458.jpg
・・・防錆してから組み付けますっ。








kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_22591225.jpg

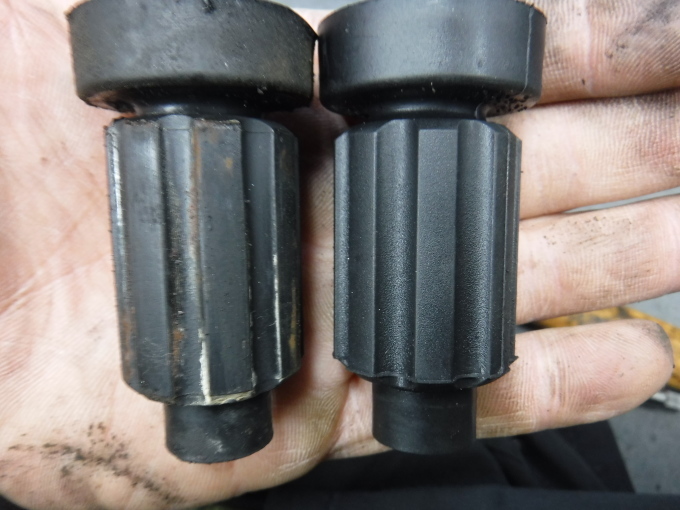

エンジン後方上側のマウントラバーで、
右新。
左旧。・・・胴の部分はつぶれて形状変形いたし、張りもなくなり・・・









kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_22593514.jpg
右新。
左旧。・・・頭の部分も同じ状況でござる。







kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_22582954.jpg
エンジン後方下側のマウントラバーで、
右新。
左旧。・・・潰れて形状変形し、経年劣化で完全にヤレてます。






kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_22580375.jpg
フレームの穴に装着されたエンジン後方下側の旧マウントラバーの図ですが、
下方向に大きく変形しております。

エンジン後方のマウントラバーは全て新品に交換できましたが・・・残念なことに
エンジン前方のマウントラバーは生産中止でござりっ。
しばらくは使えますがやがて交換ですから・・・使えるものを探しますかっ♪。








kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_23013416.jpg
エンジン搭載いたし・・・









kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_23023852.jpg
リア足廻り装着し・・・






kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_23025930.jpg
関連各部品装着し調整し・・・








kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_23034561.jpg
後方のZL900は、車検でござりっ。
冷却系の水漏れ発生でござりメンテナンス・・・









kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_23032554.jpg
時が経てば・・・傷む場所は同じでござりますなぁ~。










kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_23130926.jpg
作業は続き、マフラー装着いたし・・・
冷却系装着でござります。










kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_23122049.jpg
冷却系の生産中止部品は・・・
リビルド・製作・流用加工で無事復活でござりました♪










kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_23205268.jpg
燃料系部品装着いたし・・・











kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_23245593.jpg
エンジンオイル注入し、冷却水注入いたし・・・










kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_23243862.jpg
「ブォ~~~~ン!」










kawasaki ZL900 エンジンオーバーホールでござる。その11_a0163159_23251327.jpg
キャブレター調整いたし~♪
最終検査&試乗いたし~♪
カワサキZL900エンジンオーバーホール(ロングライフ仕様)
完成でござる♪

エンジン、冷却系、燃料系は快調となりまして♪
残す作業は、電装系、前後足廻り、前後ブレーキ系でござります~。
