ZRX1200Rのエンジンオーバーホール(ロングライフ仕様)・・・その15

森山です。
ZRX1200Rのつづきでござる。
FCRキャブレター装着の前に・・・




当店の、

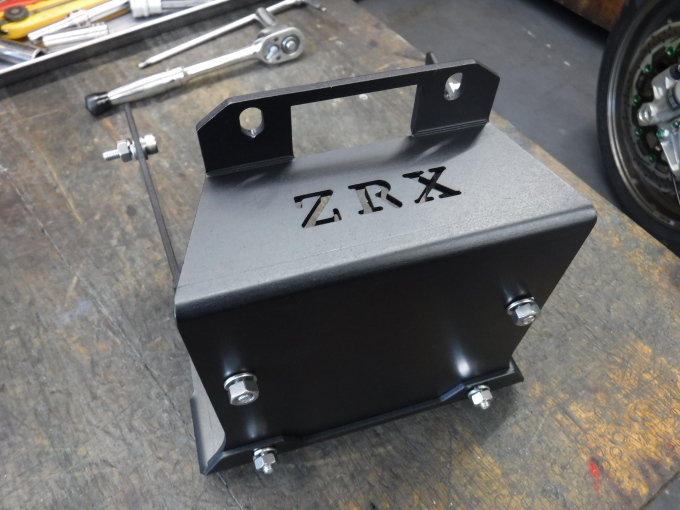

ZRX1100・1200用「エアークリナーBOX小物入れキット」装着でござります♪















FCRキャブレターでござり・・・
純正のエアークリーナーBOXは不要となりますので撤去・・・
撤去後の、空いたスペースを有効活用いたすキットでござる。
(TMRキャブレター装着、DYNOJETステージ3装着時も同様です。)














純正のエアークリーナーボックスを外します。
(知恵の輪とパワーで外れます。)
















バッテリの上側に装着されますが・・・
各配線の取り廻しが純正の取り廻しでなければなりません!
(バッテリー・プラス側の赤いカバーは確実に装着のこと!)
・・・確認いたし、違う取り廻しなら純正位置へ直します。

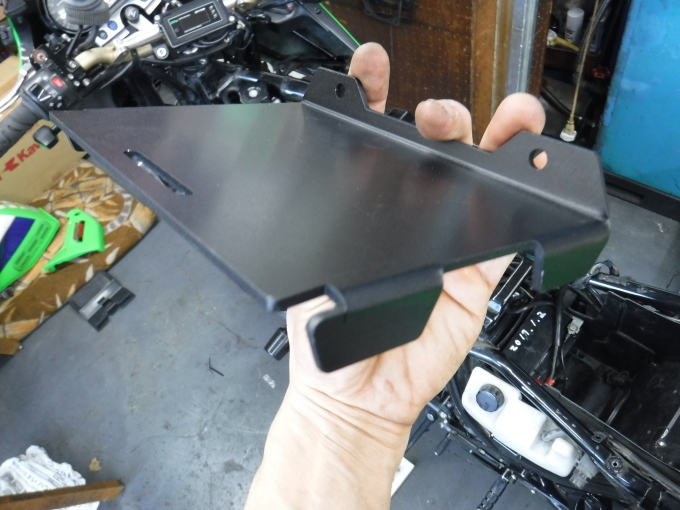

キットの「底板」でござる。















車体右側からの図。・・・バッテリーの上に被すのですが、
図のように左右の爪を確実にはめ込みます。

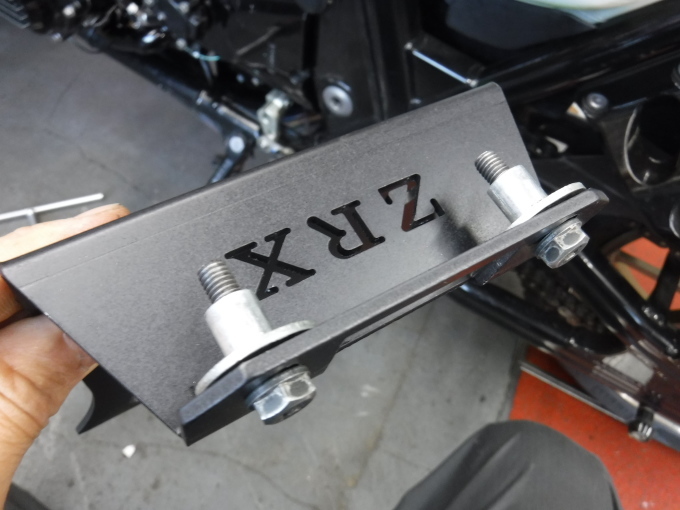

キットの「前方板」でござる。















ガソリンタンクの固定ボルトとカラーを図の位置にセットし・・・
















車体側へ装着(仮どめ)します。

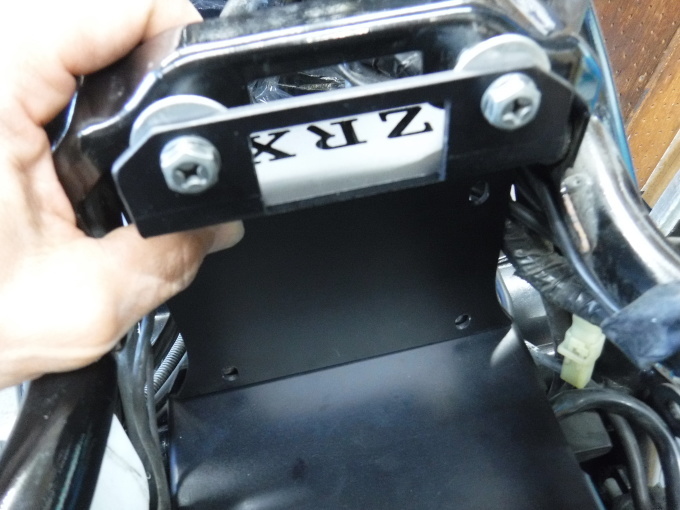

「底板」を下側へ平行に押さえつけながら、「前方板」位置を決めます。
位置が決まりましたら(底板は押さえつけたまま)タンク固定ボルトを締めます。

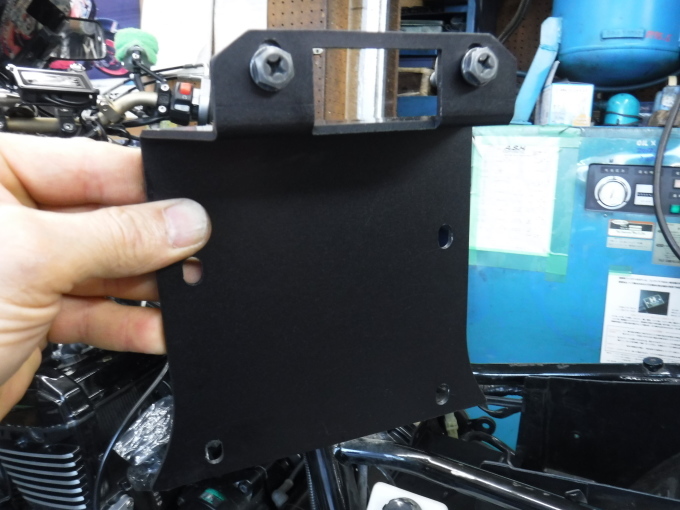

キットの「横板」でござる。
(左右ござります。)

















「前方板」に固定いたします。


















こんな感じとなります♪

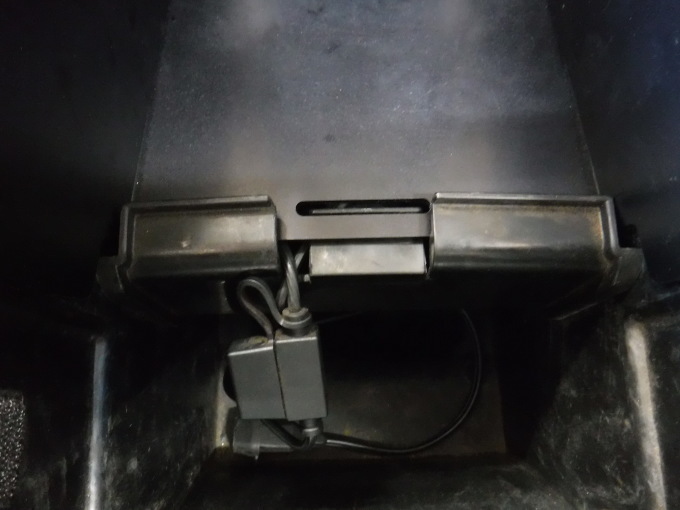

後方のバッテリーカバーでござりますが・・・
チョいと窮屈ですので・・・

















加工いたします。
















両サイドの青いマーキング位置をカットいたします。
















カット完了♪

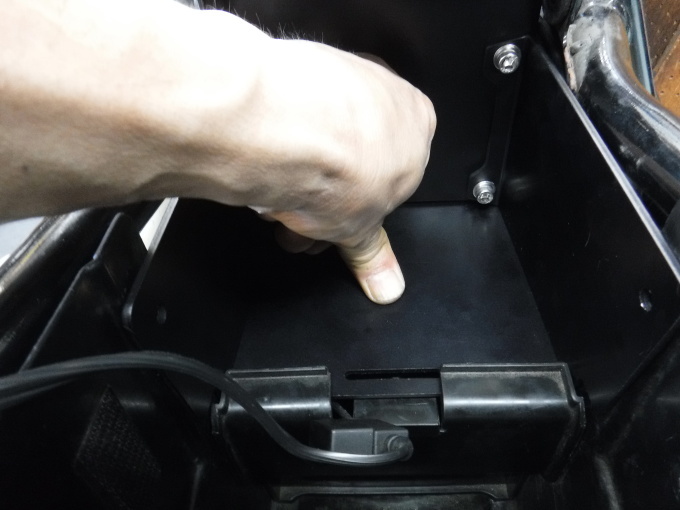

「底板」を平行に上から押さえつけまして・・・

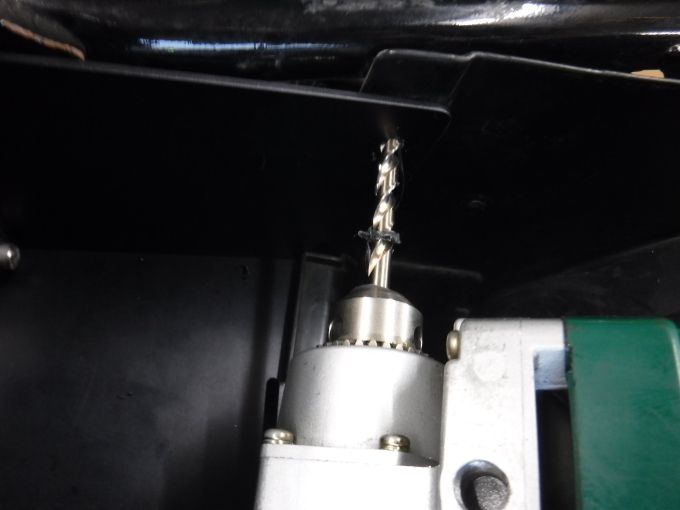

・・・「横板」後方上部の穴に合わせて6mmの穴を開けます。
















その時・・・
ドリルが裏手の配線等に当たらないように、あらかじめ逃げさせておきます♪

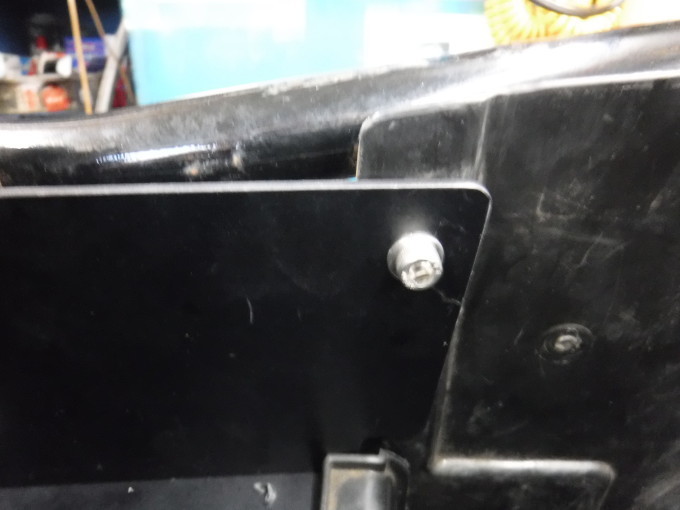

穴開け完了いたし・・・ボルトナットで固定いたします。

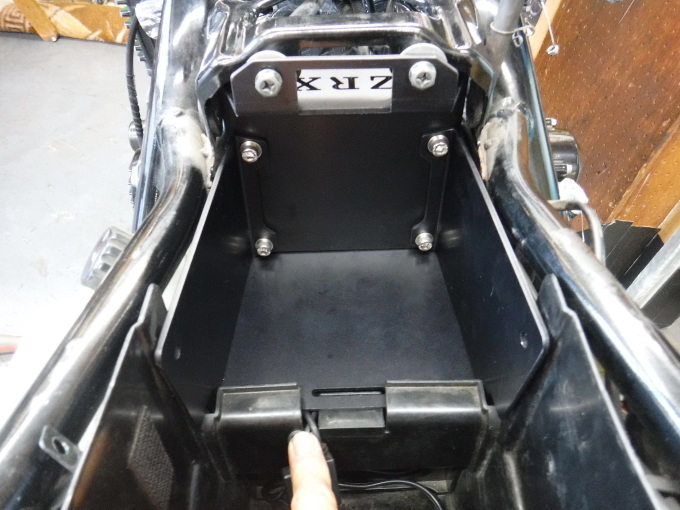

・・・「エアークリナーBOX小物入れキット」装着完了でござる♪

















ガソリンタンクにカラーを戻しまして・・・
















ガソリンタンク装着いたします。

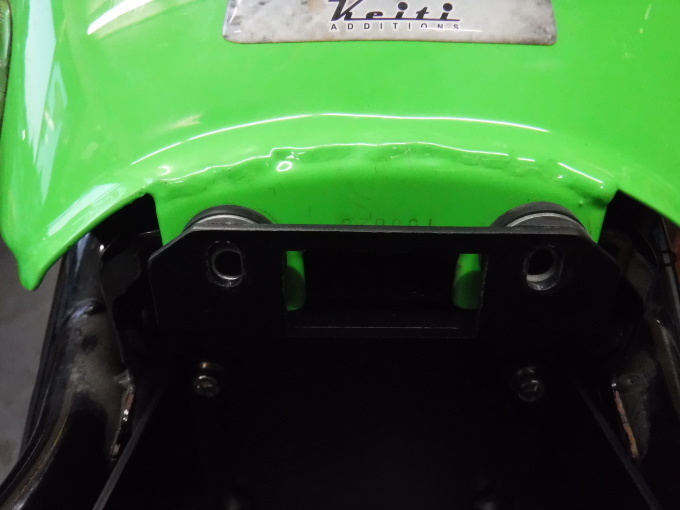

車体側と「前方板」の間に・・・














・・・セット♪いたし・・・














ガソリンタンク固定ボルトをセットします。・・・そして・・・
「底板」を下側へ平行に押し付けながら、固定ボルトを規定トルクで締めつけます。
















ZRX1200Rイモビライザー装着車両には、
純正エアーボックス後方にこのユニットが付いてます。
あらかじめ右サイドカバー側へ逃がしておきました。
スペースはござりますので・・・















右サイドカバー内、この位置へ装着いたします♪

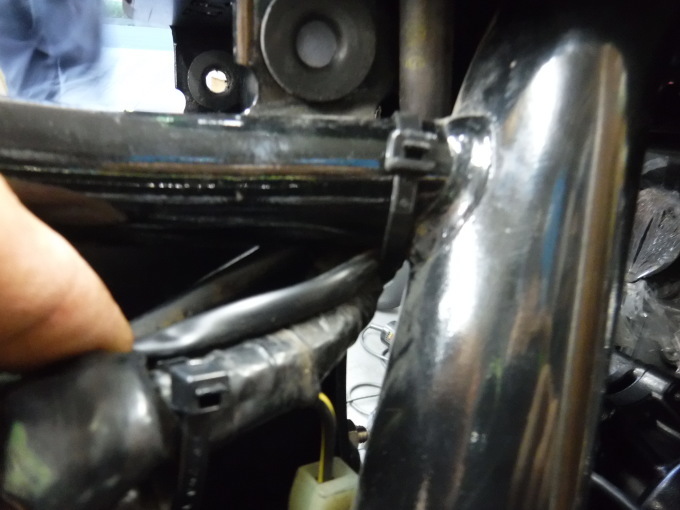

同じく右サイドカバー内のハーネスと「エアークリナーBOX小物入れキット」の
「横板」が干渉しない位置に、フレームに結束バンドで配線固定します♪
















お次は・・・
当店、「オイルキャッチタンクキット」(横型)装着でござる♪
つづく。
