CBR600F4i・・・リフレッシュ作業でござる♪ その11

森山です。
F4iのつづきでござり・・・











リアホイール系&リアブレーキ系のリフレッシュ作業開始でござる♪

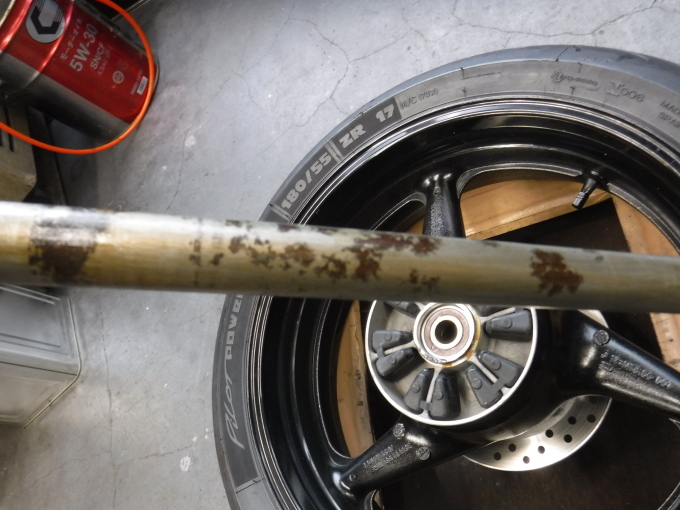

リアのアクスルシャフト・・・錆びてますなぁ。














相手側のカラーも腐食進行・・・
アクスルシャフトがスムーズに抜けない原因となります。

カラーの端面&内面にはシールがござりませんので、
シャフト間に水や湿気が侵入いたし錆びる・・・
錆びないように錆対策でござる~♪














ベアリング、シール、各ゴム部品です。












リアドリブンフランジ(リアスプロケハブ)のベアリングを抜きまして・・・












新たなベアリング&ダストシールへ交換完了っ♪














リアホイールのダストシール&ベアリング交換いたし・・・












ホイールダンパー(ハブダンパー)(クッションラバー)交換いたし・・・











新たなリアタイヤでござります。













・・・タイヤ交換いたしまして












・・・リアホイール系のリフレッシュ無事完了~♪

リアブレーキディスクは・・・最近交換のもので程度良好です。
スプロケ&ドライブチェーンは・・・元気でござるので掃除&給油の遂行です。















・・・車体装着いたし♪













お次は、リアブレーキ系・その他のリフレッシュ作業でござりました♪














LHペダル系メンテ・・・















清掃いたし・・・新たなグリスをチャージ♪














・・・定期作業項目ですな。















RHペダル系メンテ&リアブレーキ系各部品交換でござる。















ゴム部品・樹脂部品・金属部品・・・全て当時物でござり、劣化・腐食でござります。













・・・全てリフレッシュでござる♪













新たなリアブレーキマスターシリンダーAssy装着完了。













新たなリアキャリパーAssyでござる。














・・・装着完了♪














社外のメッシュホースでしたが、純正新品のブレーキホースへ戻し・・・
フルード注入&エアー抜きいたし・・・

フロント足廻り&フロントブレーキ同様、リアの足廻り&リアブレーキも
完調&ロングライフ仕様となりました♪

・・・つづく。
