GPZ900R(A16)・・・マグタン装着でござる。その8

森山です。

A16のつづき・・・
フェンダーレスKIT取付け&サイドスタンドでござります。

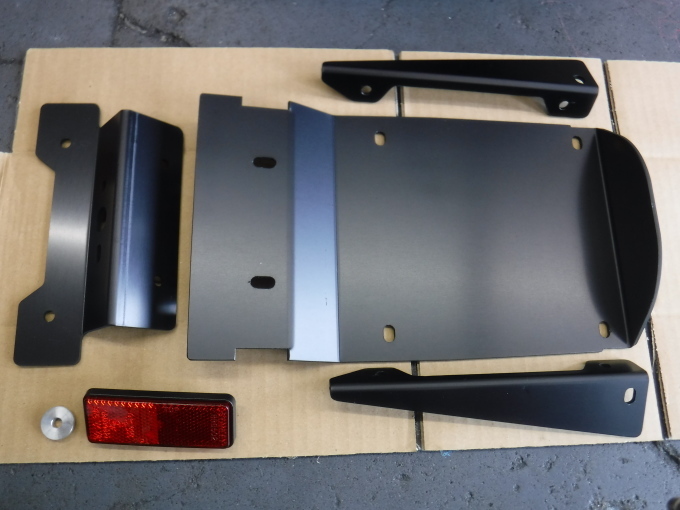

当店、フェンダーレスKIT(ブラックアルマイト)の装着♪

強度・精度・機能を重視した設計で
17インチにも18インチにも装着できます。












横板の本体に・・・縦板のブラケットを左右装着いたしますので
高強度となります♪

また、前後左右上下方向への微調整が出来ますので
シートレール(溶接組立でやや精度が悪い)への追従が良く
芯出し可能でござり・・・
無理な力がかからず&ベストな位置での装着ができます♪

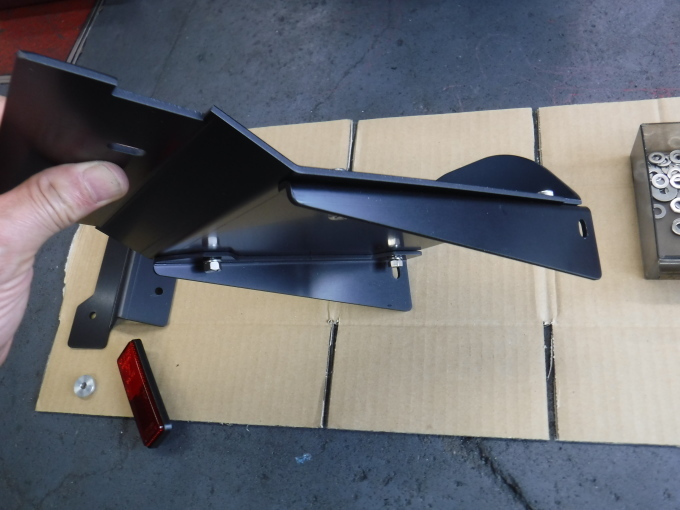

仮組みいたし・・・(スライドできるように・ボルト&ナットは緩めで)

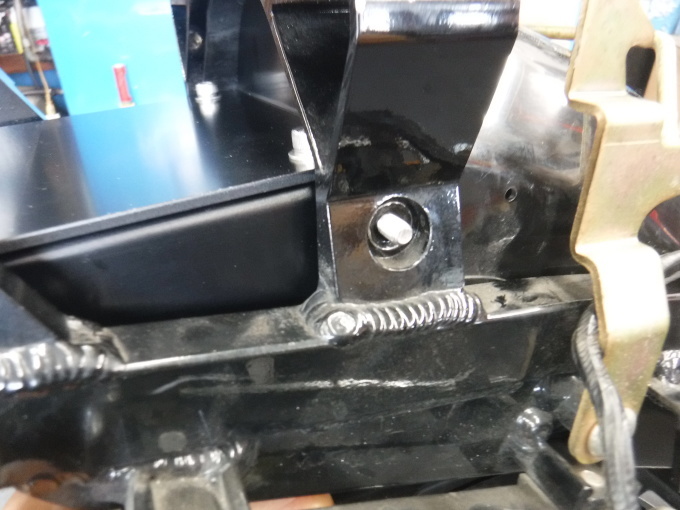

シートレールへ・・・装着開始でござる。

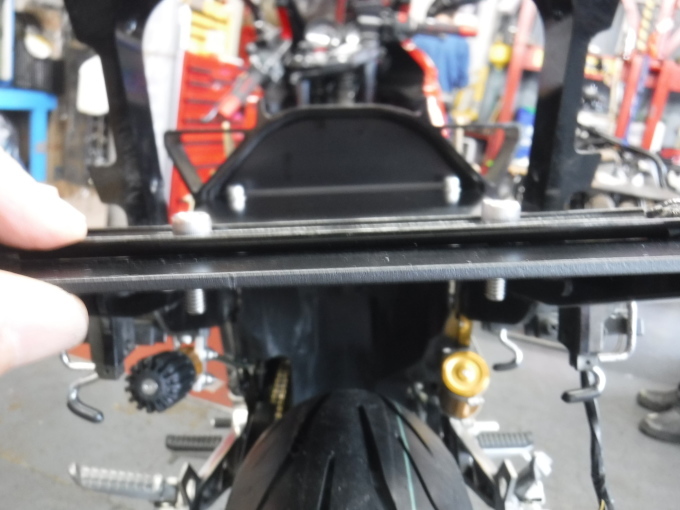

後方固定の左右ボルトを通しまして・・・







前方固定の左右ボルトも通し・・・














スプリングワッシャー&ナットを取り付け仮組み・・・













後方固定の左右ボルトにナンバー台をセットいたし・・・
スプリングワッシャー&ナットを取り付け(仮止め)ます。

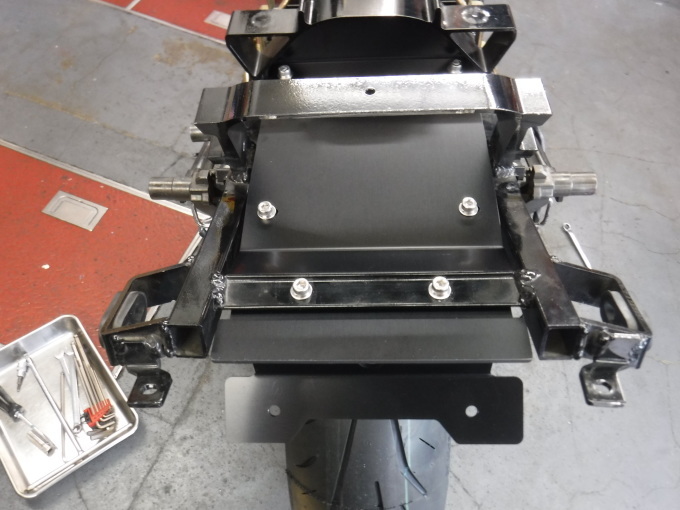

全て仮止めのボルト&ナットですので・・・ベストに
芯出しいたし位置決めいたします。














位置決めしましたら締める順番を考慮しながら、
数回に分けて締め付けていきます。

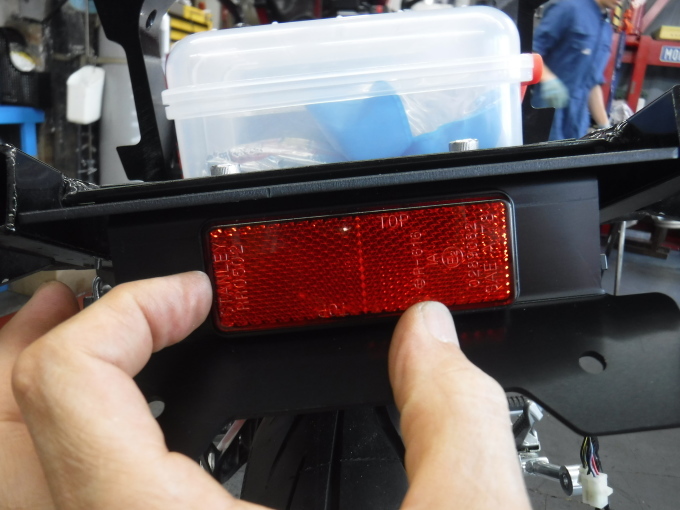

最後にリフレクターの装着っ♪
裏側からM5のナット固定でござります。

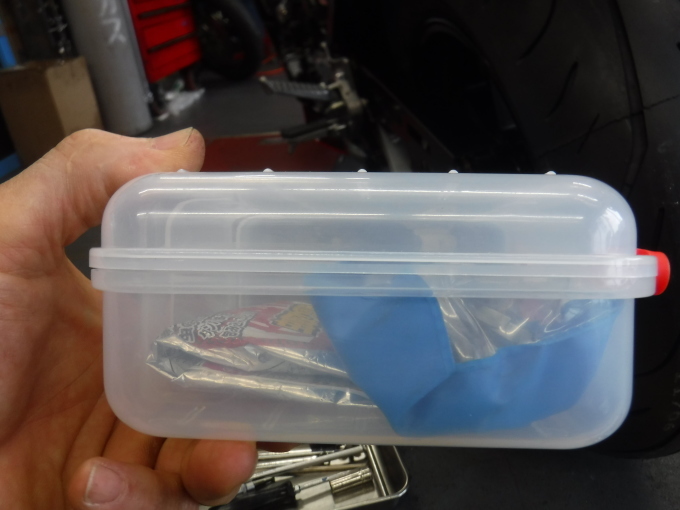

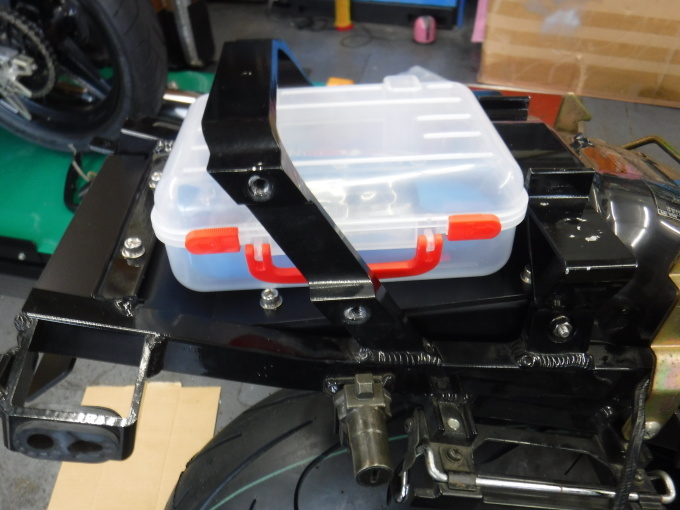

付属の小物入れケースでござり・・・
















工具や書類入れとして使えます♪
















フェンダーレスKIT完成♪

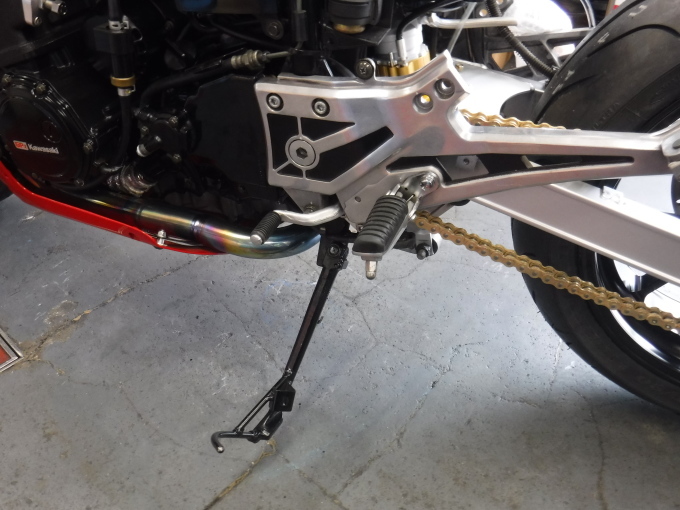

お次は、サイドスタンド・・・

17インチ化にともないリアの車高は標準値より上げます。
すると・・・サイドスタンド長不足となり
駐車時に車体が傾きすぎるので対策でござる。
















また、スタンド長だけでなくフレーム側とのガタや摩耗や変形も
傾きに大きく影響しますので修理&対策♪










各トラブル防止の為、ボルトオンのサイドスタンドストッパーは外しまして・・・
確実なダイレクトTYPEのストッパーを製作&溶接♪













見た目&機能は、純正サイドスタンドが一番なので・・・
純正オリジナルを改良♪
各作業は続き・・・










無事、完成でござりました♪




・・・つづく。
