CBX400Fのマフラー製作とキャブ修理・・・その3

森山です。
CBX400Fのマフラー製作のつづき・・・

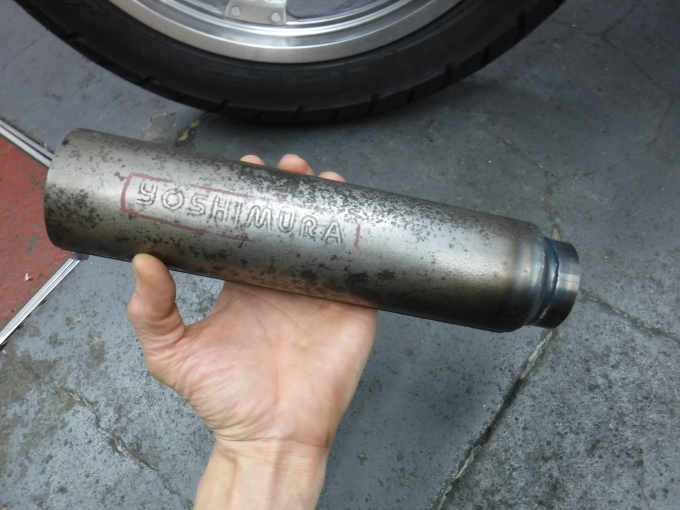

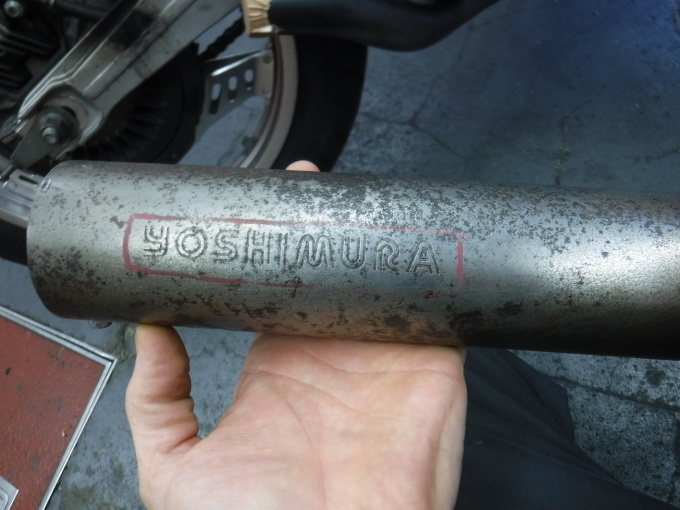

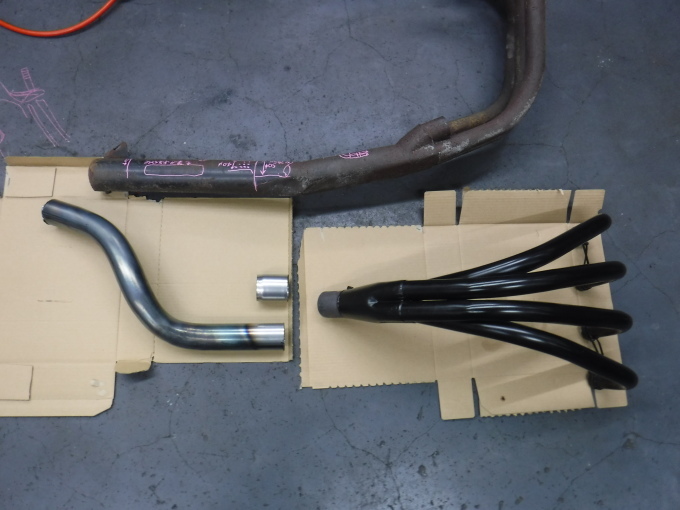

上:集合管(ドナー)・・・サイレンサー外筒をいただきます。
下左:今回製作の中間パイプ

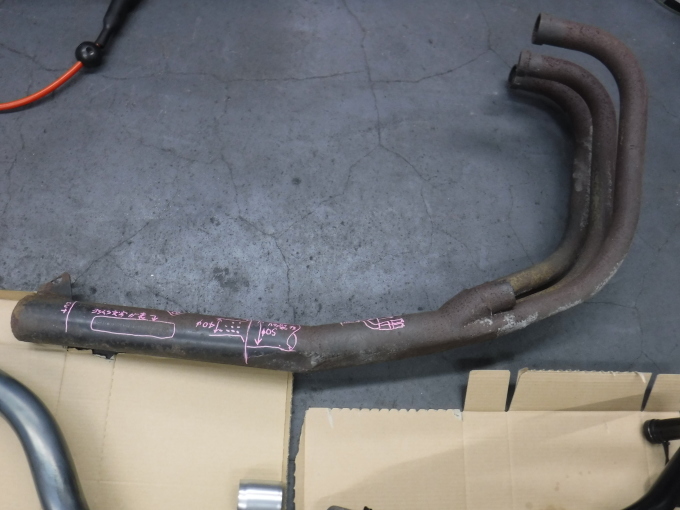

下右:その昔、製作いたしたエキパイ&集合部

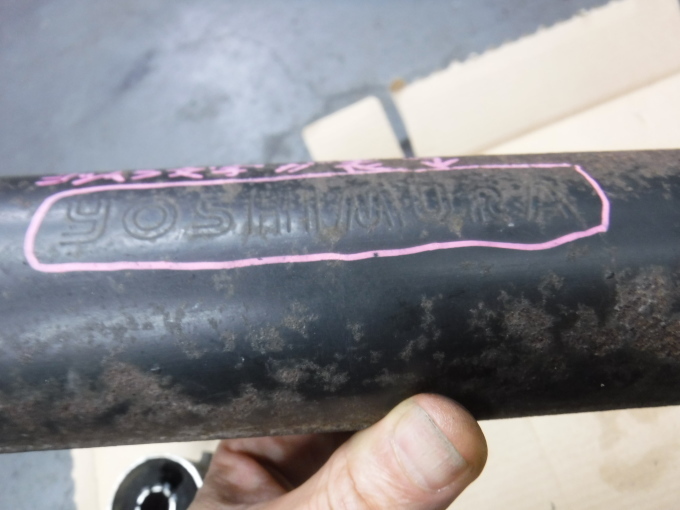

ドナーの集合管(CB750Fかなっ。)
・・・必要な外筒をいただきます。

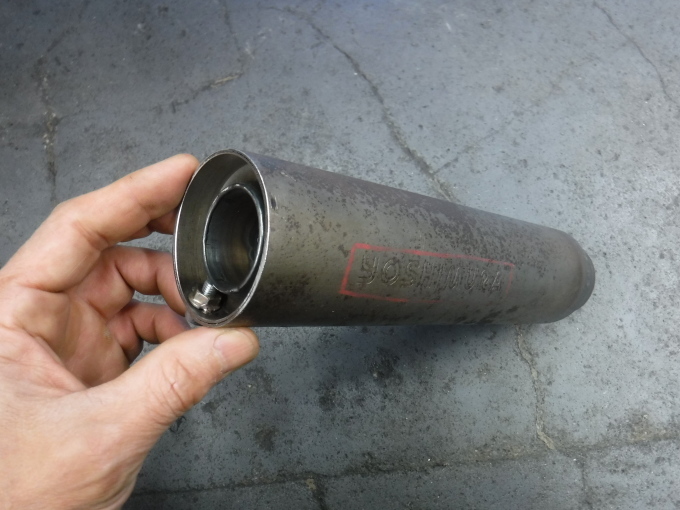

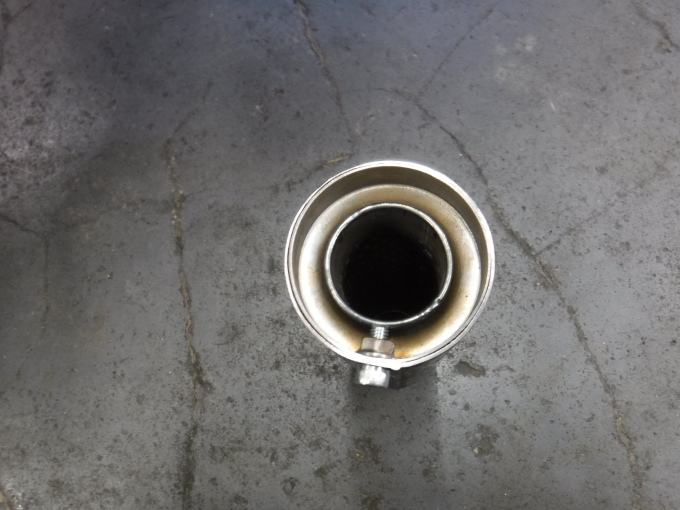

テールエンドの損傷(凹み)と内部の激しい腐食がござり、
内部の消音器摘出は困難でした。
切り刻み&ひっぱたき・・・ようやく摘出できました。















・・・外筒ゲットでござる♪














・・・塗装と錆を除去いたし♪

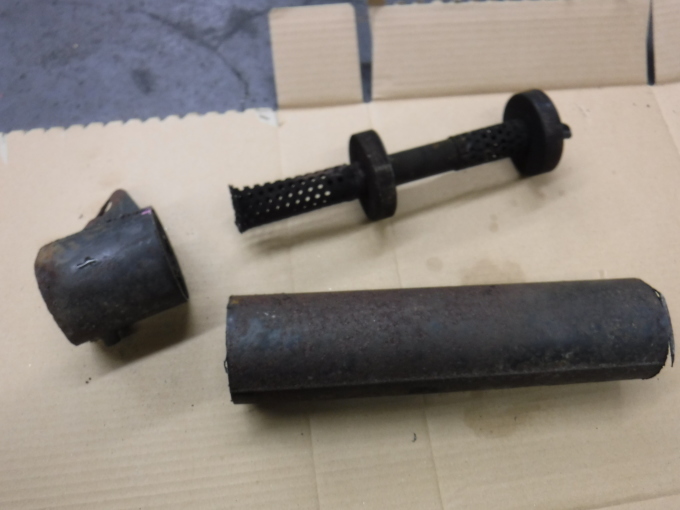

外筒以外の各部品は新たに製作いたしまして、















サイレンサー組立て完了でござりました♪













後方:ネジを外せば消音器を引き抜けますので
     グラスウール交換が出来ます。

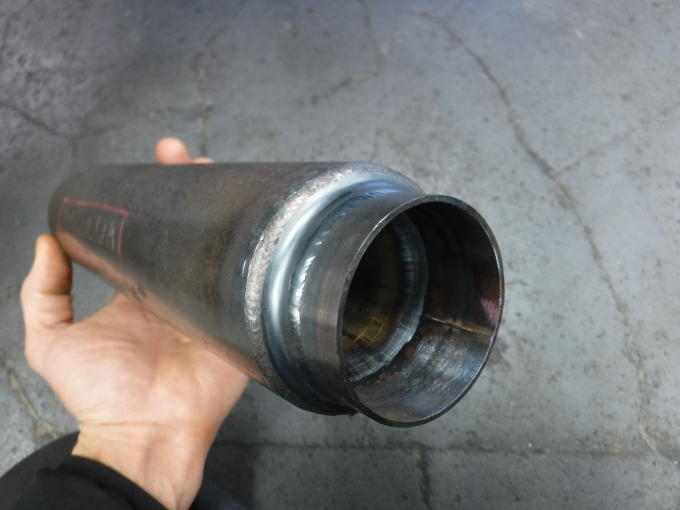

前方:中間パイプと同じ50.8mmといたして
   中間パイプへ溶接いたします。












サイレンサー完成でござる♪













お次は、中間パイプの加工&組み立てでござりました♪

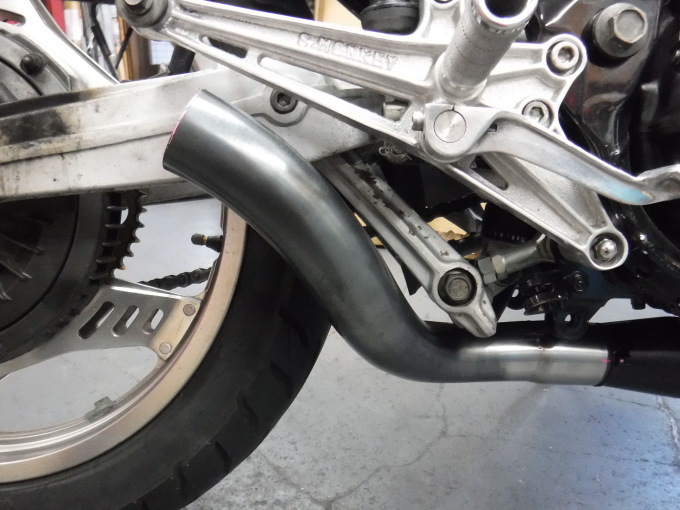

集合位置とリアタイヤとサスリンク・・・スペース&距離が少ないので
太いパイプのタイトな曲げは辛いですなぁ。

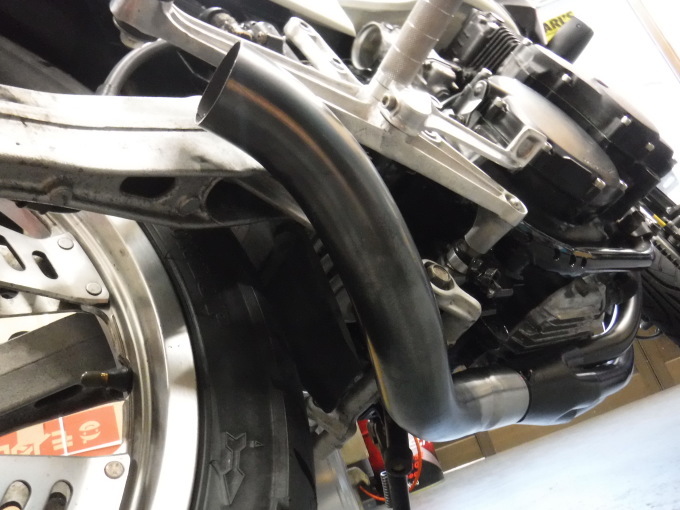

目標の位置を通る形状にて完成でござります♪














いよいよ、サイレンサーと中間パイプのドッキングでござります!

・・・つづく。
