CBX400Fのマフラー製作とキャブ修理・・・その5

森山です。
CBX400Fのつづき・・・(キャブレター編)





マフラー完成いたし・・・

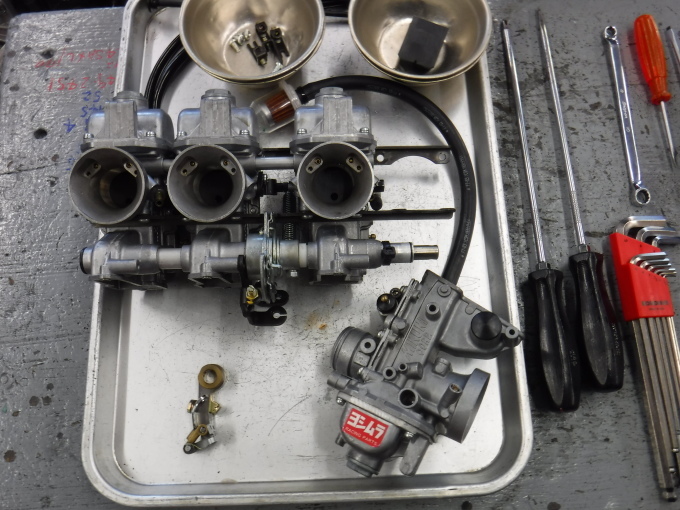

お次は、VM27キャブレターのセッティング依頼でした。

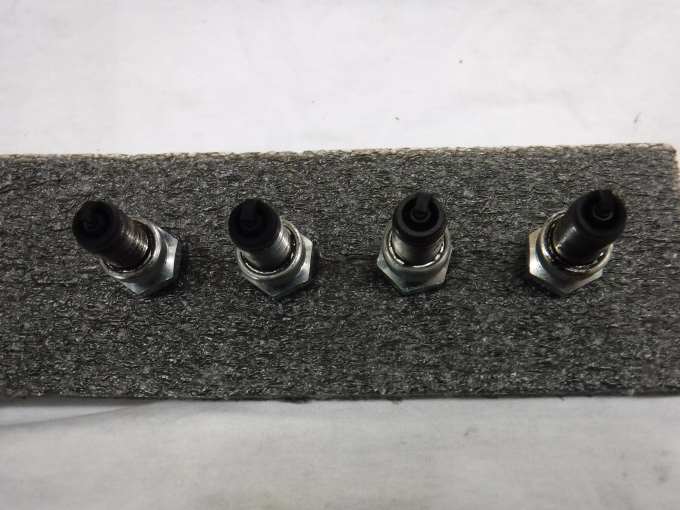

スパークプラグは・・・・















カブリで・・・真っ黒。
















キャブに問題がござりセッティング不可っ。
・・・「ひとまずキャブ修理でござる~♪」
35年以上経過のレーシングキャブレターで
既に部品供給は無し・・・辛いですなぁ。

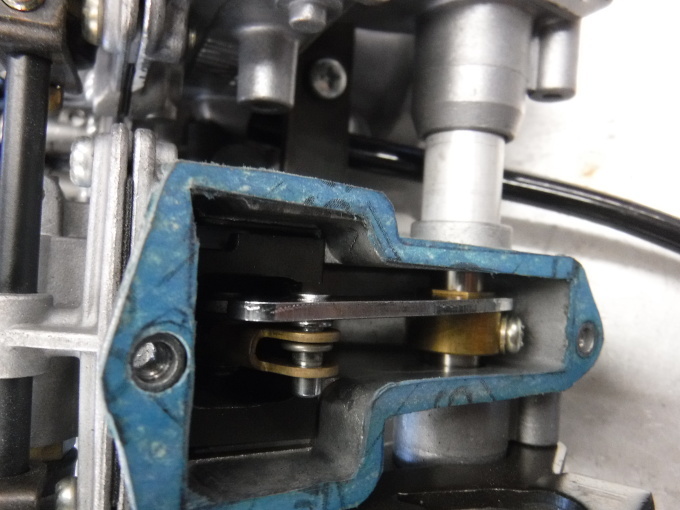

No4キャブの同調調整用アジャストスクリュー部分・・・正常♪
















No3キャブは基準なのでアジャストスクリューはござりません。

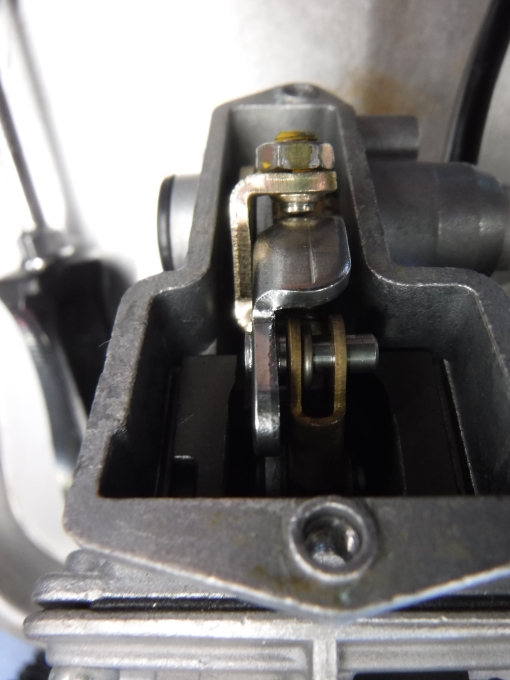

No2キャブのアジャストスクリュー・・・
















スクリューの装着されるNo2アームは下方向へ曲がっておりました。
(90度が正常値)

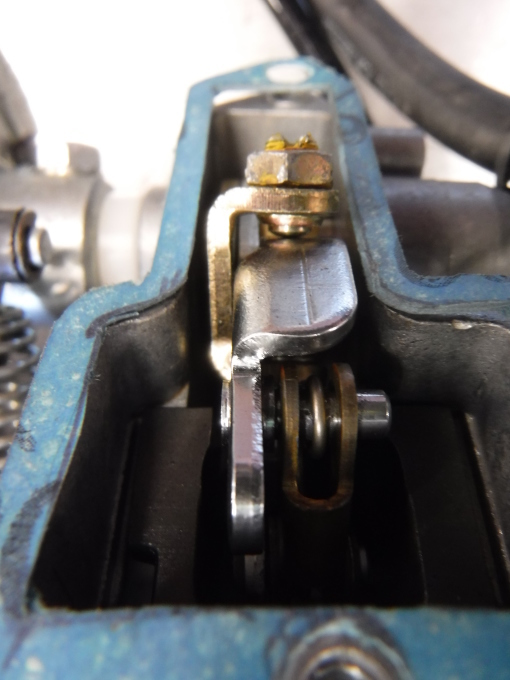

No1キャブのアジャストスクリュー・・・
ロックナットに対して随分と潜った位置にアジャストスクリューがござり
















・・・No1アームは上方へ大きく曲がっておりました。
(曲りの分アジャストスクリューは潜った位置)
人為ミスで同調調整中にアームを曲げてしまったのですなぁ~。
















曲がったアームの修理でござります。
また、要らぬ力で調整&整備されておりますので・・・
各部総点検となりました。


・・・つづく。
