CBX400Fのマフラー製作とキャブ修理・・・その6

森山です。
CBX400Fのつづき・・・





スロットルバルブを開け閉めいたすリンクアームAssy・・・

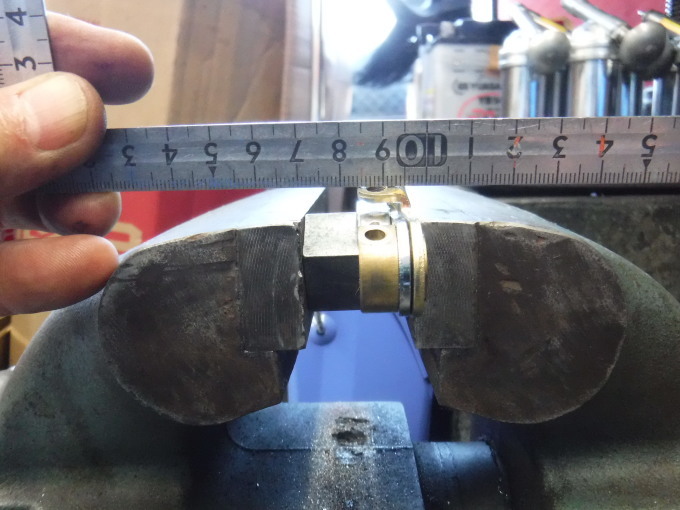

アジャストスクリュー側のアームが曲がっておるので・・・修理です。

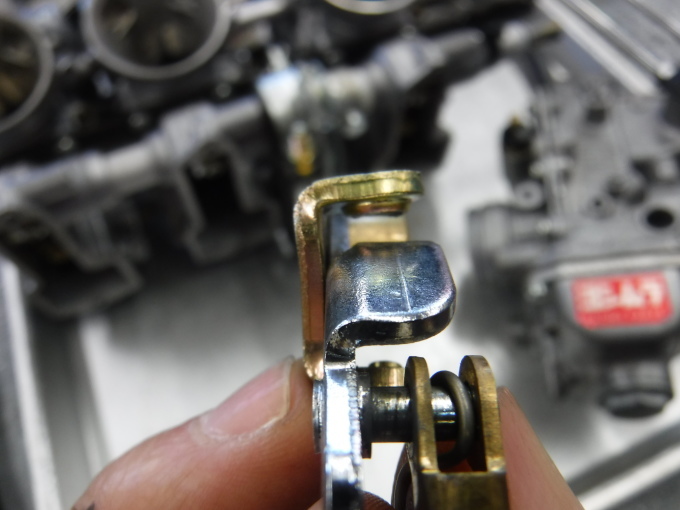

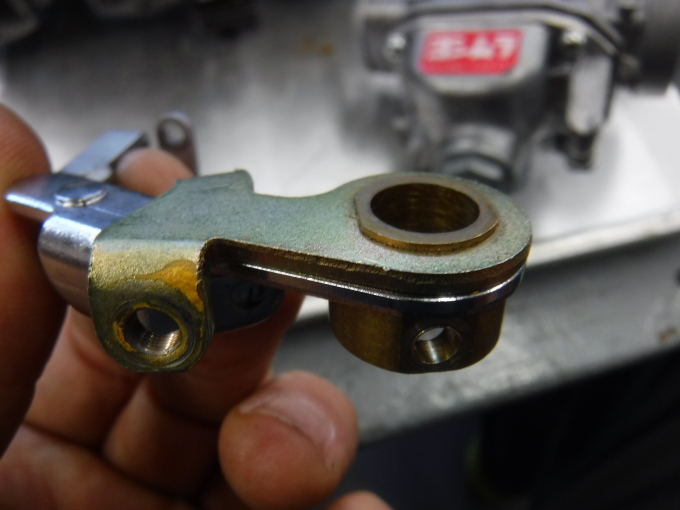

アジャストスクリュー側アームは、スロットルシャフトに固定いたす銅製の筒に
カシメ固定され一体化(非分解)となっております。

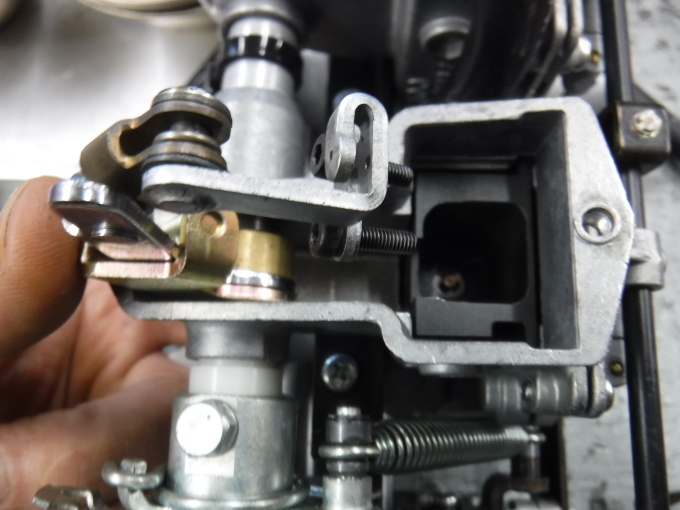

間にあるリンクアームは同調調整ができるようにフリーでござり上下に動きます。
上方向からはアジャストスクリューに押され、下方向からはコイルスプリングに
押されておりガタつかぬようにホールドされており・・・
アジャストスクリューを回転させましてベストな位置(高さ)に同調調整でござる♪













全体のねじれと曲りを修正♪

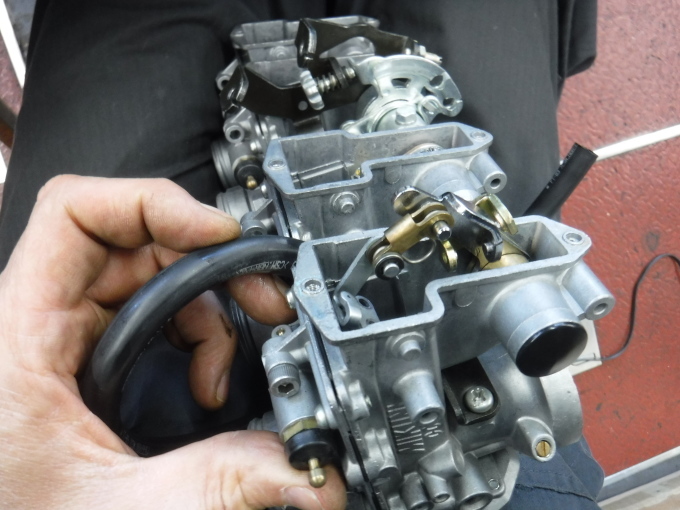

キャブレターに装着いたし各部点検・・・














合格でござる♪















ジェットニードルは・・・拙者秘蔵のSPLに交換でござる。
右:標準
左:SPL












ジェットニードルの入れ替えが面倒な構造・・・
セッティング変更が多いとレーシングキャブレターとは思えない
・・・超イライラでござる~。













燃料系&フロート系も分解メンテいたしまして・・・














無事エンジン始動~♪
同調調整もGOOD♪
エアースクリュー調整いたし♪
現在アイドリング回転1500RPM
アイドリング調整で回転を下げていきますと・・・
・・・「わぁぁぁぁぁ!」

・・・つづく。
