KAWASAKI KZ1300・・・エンジンでござります♪その18

森山です。


z1300のつづき・・・



KAWASAKI KZ1300・・・エンジンでござります♪その18_a0163159_02290065.jpg
時はさかのぼり・・・旧エンジンの点検でござりました。

塗装されパッと見は綺麗なエンジンですが・・・
サンドブラストの砂にやられたエンジンでした。
・・・冷却系内部から、エンジンオイル&オイルフィールターから
出てきたブラストの砂・・・はっきり目視できる量(多量)で
だだごとではない状態。
(ブラスト後の砂除去ができておらずですな~。)













KAWASAKI KZ1300・・・エンジンでござります♪その18_a0163159_02294461.jpg
腰上分解・・・各部確認します。
カムホルダーです。













KAWASAKI KZ1300・・・エンジンでござります♪その18_a0163159_02303053.jpg

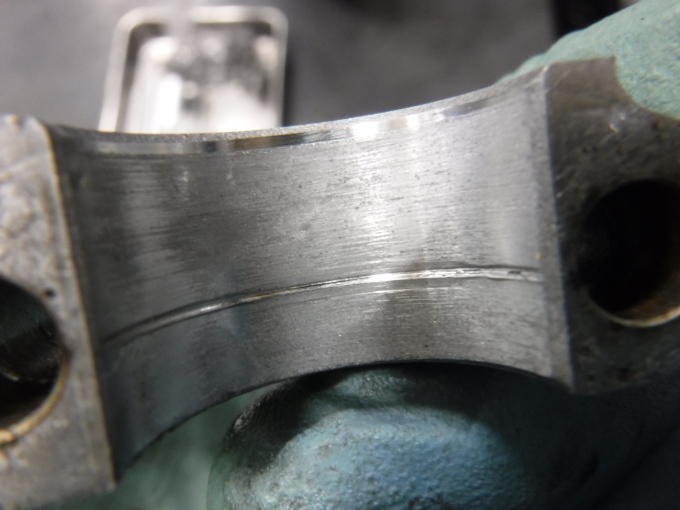

アップで見ると・・・砂がみで削れております。














KAWASAKI KZ1300・・・エンジンでござります♪その18_a0163159_02310781.jpg
全てのホルダー&ジャーナルがやられております。















KAWASAKI KZ1300・・・エンジンでござります♪その18_a0163159_02314062.jpg

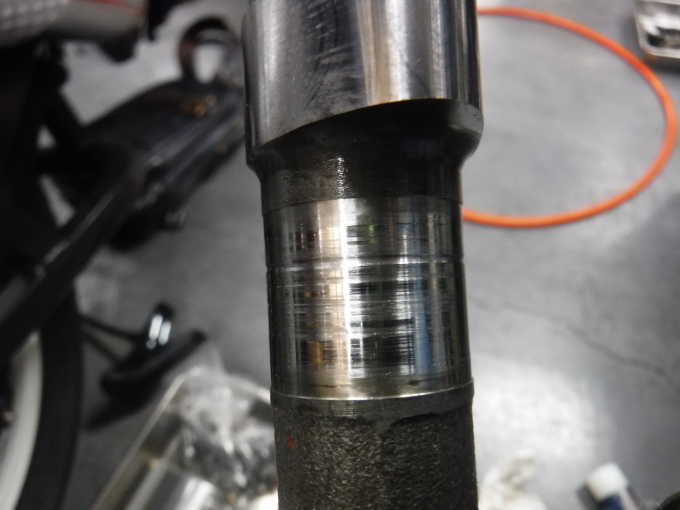

・・・ジャーナルは深く削れております。
カム山も・・・














KAWASAKI KZ1300・・・エンジンでござります♪その18_a0163159_02315924.jpg
カム山の接触いたす・・・
バルブリフター上部のアウターシム面も削れてます。
(よく見ましたらヘッド各部のくぼみ部分に砂がおりました。)














KAWASAKI KZ1300・・・エンジンでござります♪その18_a0163159_02322060.jpg

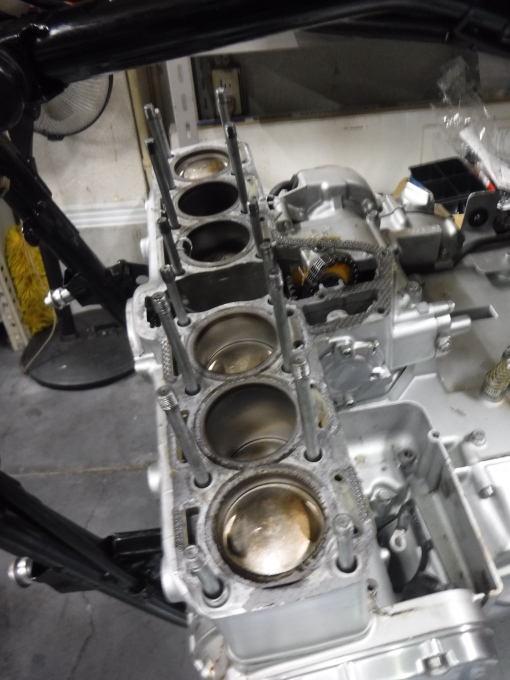

出てきた、シリンダー&ピストン・・・











KAWASAKI KZ1300・・・エンジンでござります♪その18_a0163159_02333170.jpg

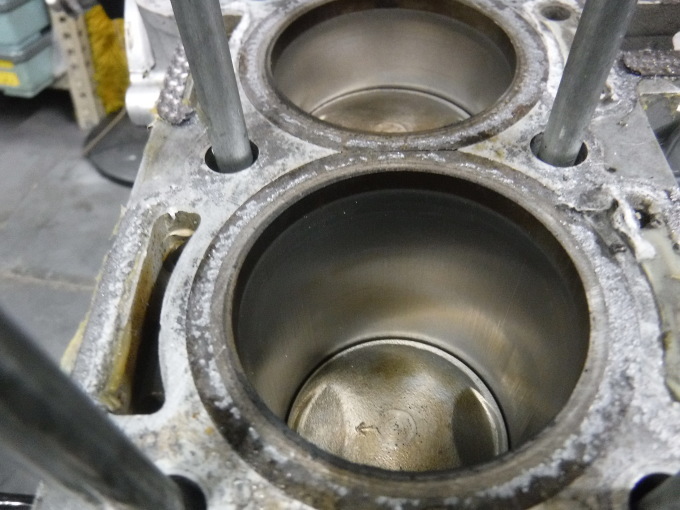

「わぁ~!」
シリンダー内面はクロスハッチなのですが・・・・
すりガラスの様になっておる~~~~。













KAWASAKI KZ1300・・・エンジンでござります♪その18_a0163159_00004359.jpg
こんなになるんですね~~~。
なかなか無い事です。
















KAWASAKI KZ1300・・・エンジンでござります♪その18_a0163159_00010507.jpg

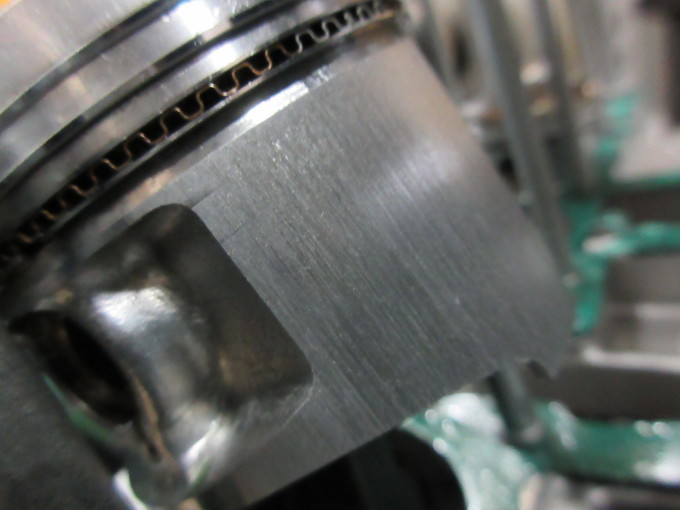

砂で荒研磨され・・・悲惨でござる。
(組み上がって200kmほど走行いたしたとの事です。)
クランク、コンロッド、クラッチ、ミッション駆動系、オイルポンプ、その他・・・
腰下も終わりでござる~。

で、エンジンAssy交換の選択でした。
・・・つづく。
